Механизм поворота — HITACHI UH501

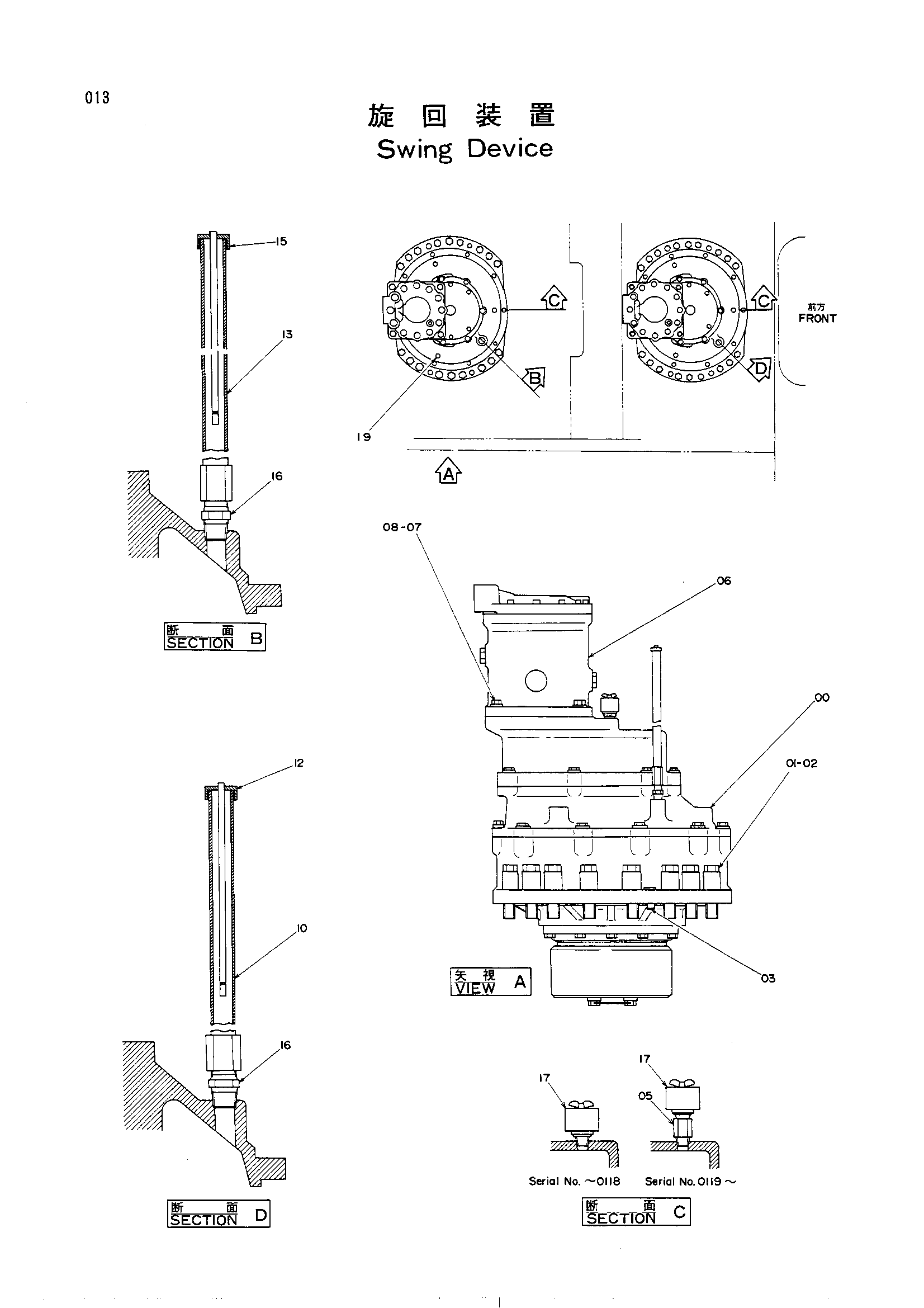

Заводская схема «Механизм поворота» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9053667 | Механизм поворота | 2 |
| 01 | M122702 | Болт | 36 |
| 02 | 4511723 | Проставка | 36 |
| 03 | 4050722 | Установочный штифт | 4 |
| 05 | 4176598 | Переходник | 2 |
| 06 | 4154587 | Гидромотор | 2 |
| 07 | M212071 | Болт | 8 |
| 08 | A590920 | Пружинная шайба | 8 |
| 10 | 9720145 | Трубка | 1 |
| 12 | 9719774 | Указатель уровня | 1 |
| 13 | 9720146 | Трубка | 1 |
| 15 | 9719775 | Указатель уровня | 1 |
| 16 | 94-1705 | Адаптер | 2 |
| 17 | 4083754 | Сапун | 2 |
| 19 | 428028 | Пробка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
