Ходовой гидромотор — HITACHI UH501

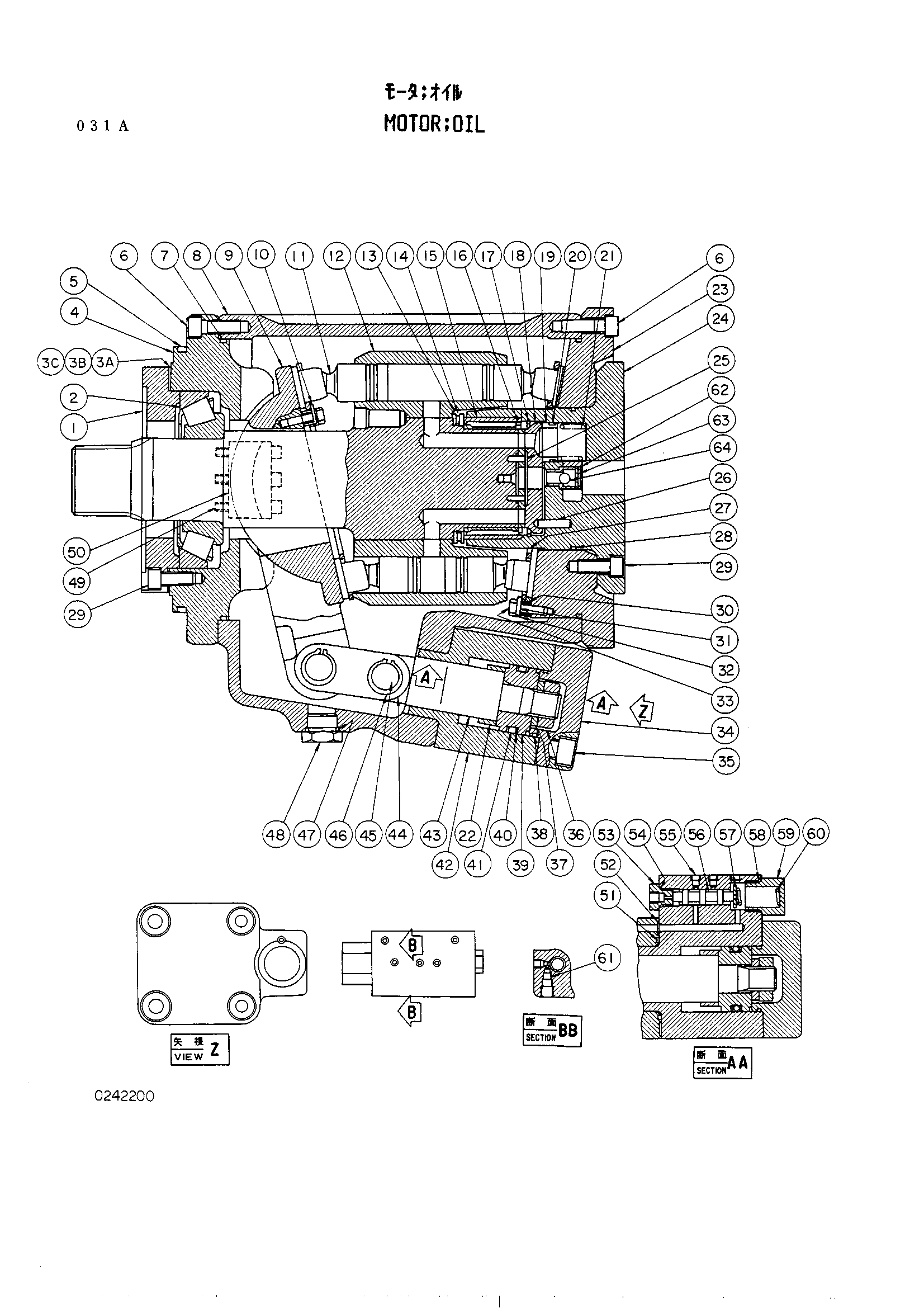

Заводская схема «Ходовой гидромотор» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4126795	Гидромотор	1
2	0101226	Подшипник ROL.	1
3A	0242201	Регулировочная шайба	1
3B	0174301	Регулировочная шайба	1
3C	0174302	Регулировочная шайба	1
5	0174304	Уплотнительное кольцо	1
6	0166638	Болт сокет	32
7	0101242	Уплотнительное кольцо	2
10	0148202	Стопорная пластина	2
13	0101531	Кольцо	2
14	0101532	Игольчатый подшипник	1
15	0189607	Подшипник упорный	1
16	0189630	Пластина порт	1
17	0189608	Кольцо	1
18	0189612	Пластина	1
19	0189702	Втулка	4
20	0189617	Кольцо	4
21	0189620	Пружина	4
22	0242202	Проставка	1
25	0101247	Палец	2
26	0101522	Палец	2
27	0189704	Пластина	2
28	A810125	Уплотнительное кольцо	1
29	0148213	Болт с внутренним шестигранником	12
30	0101239	Проставка	14
31	0101240	Опора	4
32	0101238	Стопорная шайба	14
33	0166632	Болт	14
34	0101510	Крышка	1
35	0148207	Болт с внутренним шестигранником	4
37	0101513	Пружинная шайба	1
38	A811055	Уплотнительное кольцо	1
39	0101515	Поршень	1
40	0134202	Опорное кольцо	2
41	4038422	Уплотнительное кольцо	1
44	0101545	Тяга	2
45	0101546	Палец	2
46	0142001	Кольцо	4
47	0101234	Уплотнительное кольцо	1
48	0101235	Колпачок	1
49	0148210	Болт с внутренним шестигранником	6
50	0148211	Направляющая	2
51	A810070	Уплотнительное кольцо	1
52	0134204	Уплотнительное кольцо	2
53	0101550	Колпачок	1
54	0101270 замена: U10778U	Уплотнительное кольцо	1
55	0101262	Пробка	9
57	0101553	Ограничитель	1
58	0101268 замена: 4044013	Уплотнительное кольцо	1
59	0101555	Колпачок	1
60	0101556	Пружина	1
61	0101557	Пробка	1
62	0189615	Втулка	2
63	0189613	Палец	2
64	0166627	Стальной шарик	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
