Обратные трубопроводы — HITACHI UH501

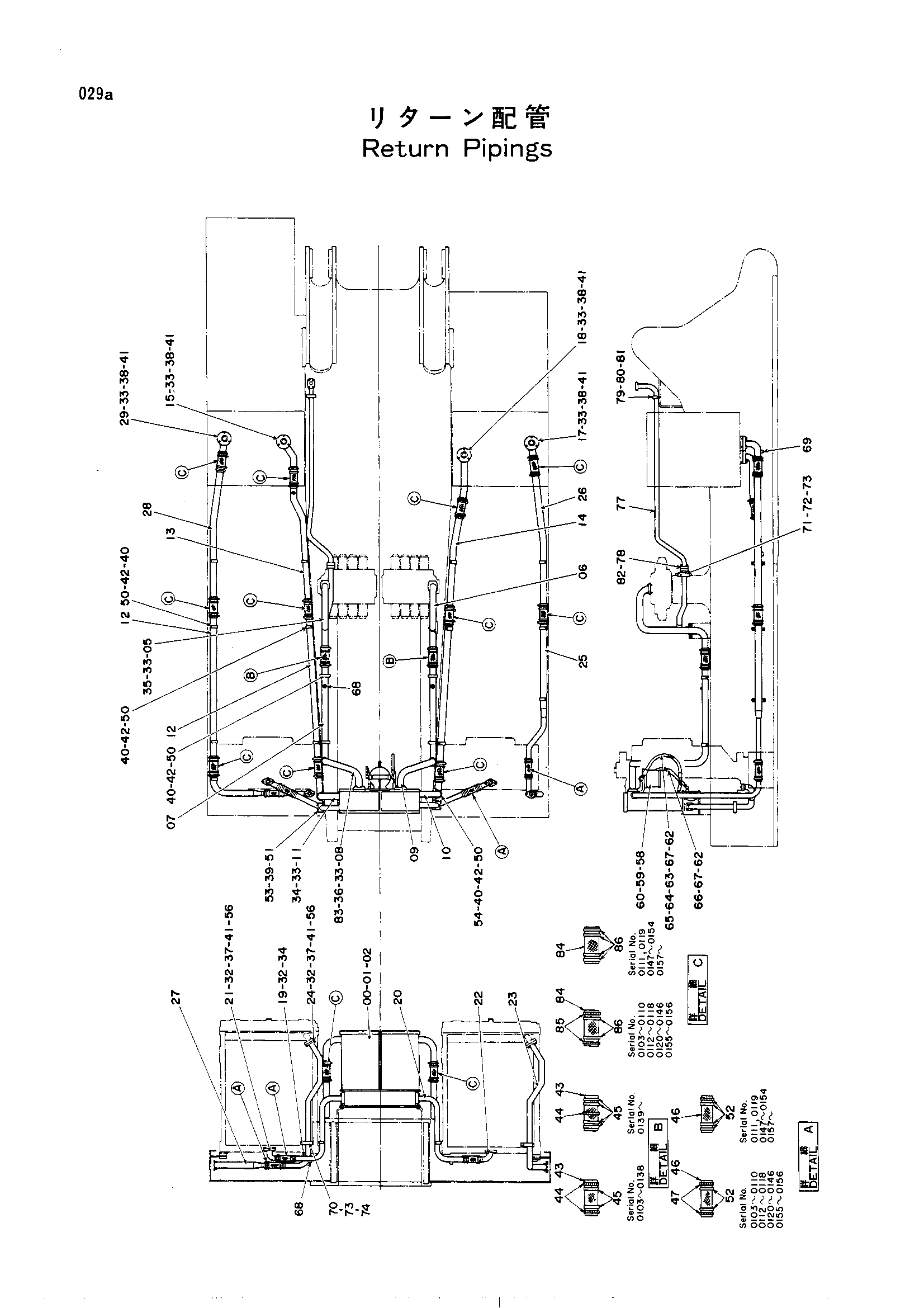

Заводская схема «Обратные трубопроводы» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9043107	Фулл-флов фильтр в сборе	1
01	M111636	Болт	4
02	A590916	Пружинная шайба	4
05	7013847	Трубка	1
06	8023769	Трубка	1
07	8028912	Трубка	2
08	8028913	Трубка	1
09	8028914	Трубка	1
10	8023770	Трубка	1
11	8023775	Трубка	1
12	4131914	Трубка	3
13	8028816	Трубка	1
14	3029039	Трубка	1
15	8028817	Трубка	1
17	9719875	Трубка	1
18	8028922	Трубка	1
19	8028915	Трубка	1
20	8028879	Трубка	1
21	9719837	Трубка	1
22	9719914	Трубка	1
23	8028887	Трубка	1
24	8028886	Трубка	1
25	8028880	Трубка	1
26	8028923	Трубка	1
27	8028878	Трубка	1
28	8028815	Трубка	1
29	9720215	Трубка	1
32	A810050	Уплотнительное кольцо	6
33	A810060	Уплотнительное кольцо	10
34	M341236	Болт с внутренним шестигранником	16
35	M341240	Болт с внутренним шестигранником	8
36	M341236	Болт с внутренним шестигранником	8
36	M341240	Болт с внутренним шестигранником	8
37	M111240	Болт	8
38	J901240	Болт	12
39	J901280	Болт	4
40	A590910	Пружинная шайба	42
41	A590912	Пружинная шайба	12
42	J901018	Болт	42
43	4094001	Резиновый шланг	2
44	4504491	Хомут шланга	2
44	4504491	Хомут шланга	4
45	4156850	Хомут шланга	4
45	4156850	Хомут шланга	8
46	4081954	Резиновый шланг	4
47	4504198	Зажим шланг	8
47	4504198	Зажим шланг	8
47	4504198	Зажим шланг	8
47	4504198	Зажим шланг	8
50	4053865	Хомут трубки	21
51	4118861	Хомут трубки	2
52	4152703	Хомут шланга	8
52	4152703	Хомут шланга	8
52	4152703	Хомут шланга	8
52	4152703	Хомут шланга	8
52	4152703	Хомут шланга	16
52	4152703	Хомут шланга	16
52	4152703	Хомут шланга	16
52	4152703	Хомут шланга	16
53	4155882	Регулировочная шайба 0.5	2
54	4155881	Регулировочная шайба 0.5	2
56	94-2010	Пробка	4
58	9030518	Бйпасс фильтр в сборе	1
59	J901235	Болт	4
60	A590912	Пружинная шайба	4
62	94-1403	Угловой штуцер	2
63	4115046	Адаптер	1
64	986953	Обратный клапан	1
65	94-1702	Адаптер	1
66	94-1503	Адаптер	1
67	4131527	Шланг	2
68	94-2023	Пробка	4
69	94-2022	Пробка	2
70	4053697	Хомут трубки	2
71	4053698	Хомут трубки	1
72	J901270	Болт	1
73	A590912	Пружинная шайба	3
74	M111271	Болт	2
77	8025078	Трубка	1
78	A811040	Уплотнительное кольцо	1
79	4118860	Хомут трубки	1
80	J901280	Болт	2
81	A590912	Пружинная шайба	2
82	M341240	Болт с внутренним шестигранником	4
83	495841	Пружинная шайба	8
83	A590912	Пружинная шайба	8
84	4094001	Шланг	13
85	4504491	Хомут шланга	26
85	4504491	Хомут шланга	26
85	4504491	Хомут шланга	26
85	4504491	Хомут шланга	26
86	4156850	Хомут шланга	26
86	4156850	Хомут шланга	26
86	4156850	Хомут шланга	26
86	4156850	Хомут шланга	27
86	4156850	Хомут шланга	52
86	4156850	Хомут шланга	52
86	4156850	Хомут шланга	52
86	4156850	Хомут шланга	52
