Поворот трансмиссия — HITACHI UH501

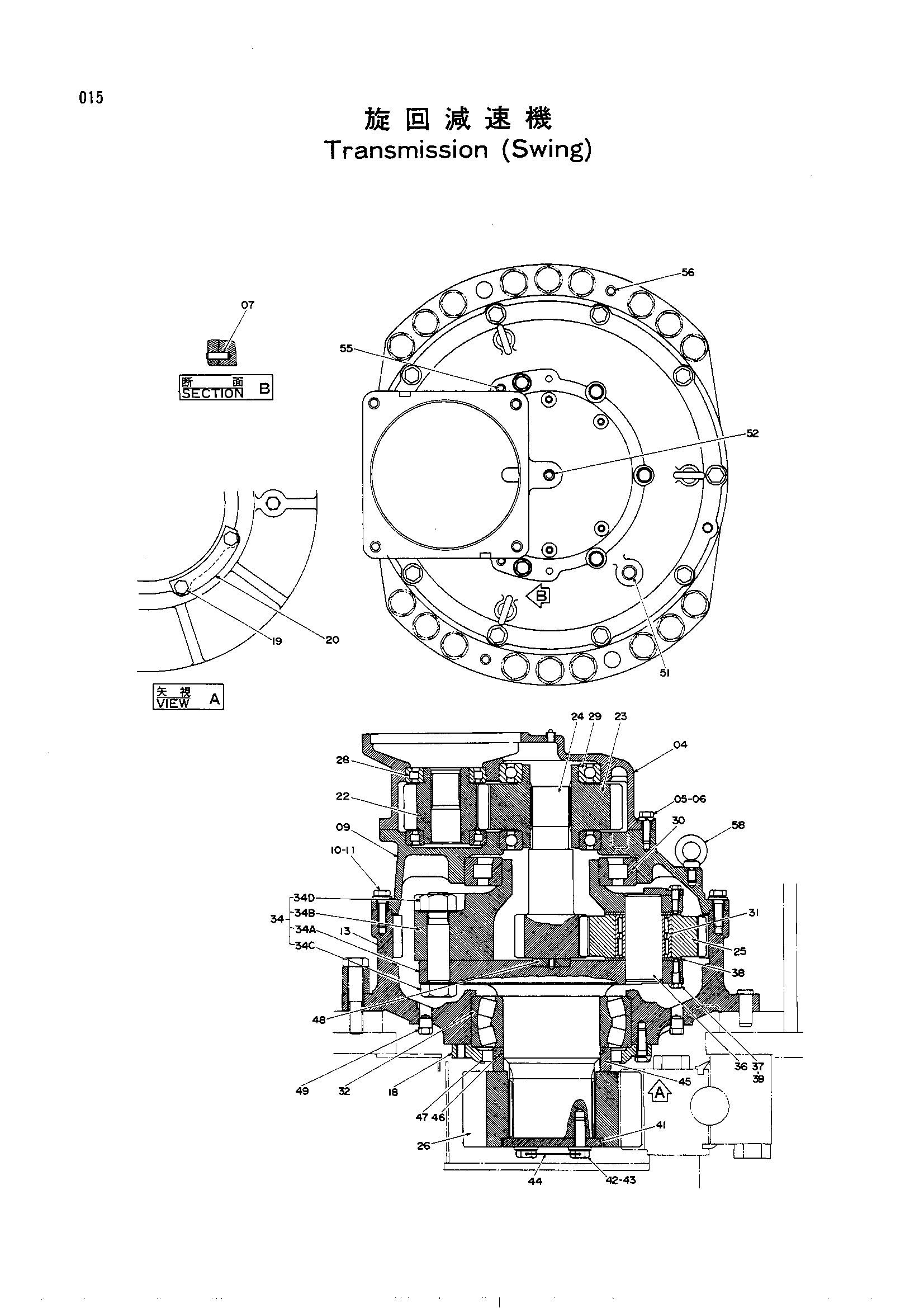

Заводская схема «Поворот трансмиссия» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9053667 | Механизм поворота (поворот) | 2 | |
| 04 | 1007756 | Крышка | 1 |
| 05 | M211645 | Болт | 9 |
| 06 | A590916 | Пружинная шайба | 9 |
| 07 | J401032 | Установочный штифт | 2 |
| 09 | 1005715 | Корпус | 1 |
| 10 | M121856 | Болт | 10 |
| 11 | 4114406 | Шайба | 10 |
| 13 | 1005714 | Корпус | 1 |
| 18 | 3021849 | Крышка | 1 |
| 19 | M121650 | Болт | 8 |
| 20 | 4122615 | Стопорная шайба | 4 |
| 22 | 3028357 | Ведущая шестерня | 1 |
| 23 | 3028476 | Шестерня | 1 |
| 24 | 3021852 | Солнечная шестерня | 1 |
| 25 | 3021853 | Планетарная шестерня | 3 |
| 26 | 3021854 | Ведущая шестерня | 1 |
| 28 | 4122008 | Роликовый подшипник | 2 |
| 29 | 4096555 | Подшипник шарик | 2 |
| 30 | 4122622 | Роликовый подшипник | 1 |
| 31 | 4122623 | Роликовый подшипник | 6 |
| 32 | 4122624 | Роликовый подшипник | 1 |
| 34 | 9041259 | Водило | 1 |
| 34C | 4122620 | Болт реамер | 3 |
| 34D | M513931 | Гайка | 3 |
| 36 | 8021822 | Палец | 3 |
| 37 | 4122616 | Болт ограничитель | 6 |
| 38 | 3021855 | Упорная шайба | 6 |
| 39 | A590412 | Шайба тонгуед | 6 |
| 41 | 3021856 | Пластина | 1 |
| 42 | 4122836 | Болт | 4 |
| 43 | 4089822 | Шайба | 4 |
| 44 | 4514053 | Провод | 2 |
| 45 | 4122617 | Фиксатор | 1 |
| 46 | A810180 | Уплотнительное кольцо | 1 |
| 47 | 4122625 | Масляное уплотнение | 1 |
| 48 | 4513785 | Пластина | 1 |
| 49 | 960339 | Фильтр | 2 |
| 51 | J75210 | Пробка | 1 |
| 52 | J75283 | Пробка | 1 |
| 55 | 428028 | Пробка | 4 |
| 56 | 420802 | Пробка | 2 |
| 58 | 4083751 | Болт проушина | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
