Каталог запчастей HITACHI
Двигатель — HITACHI UH501

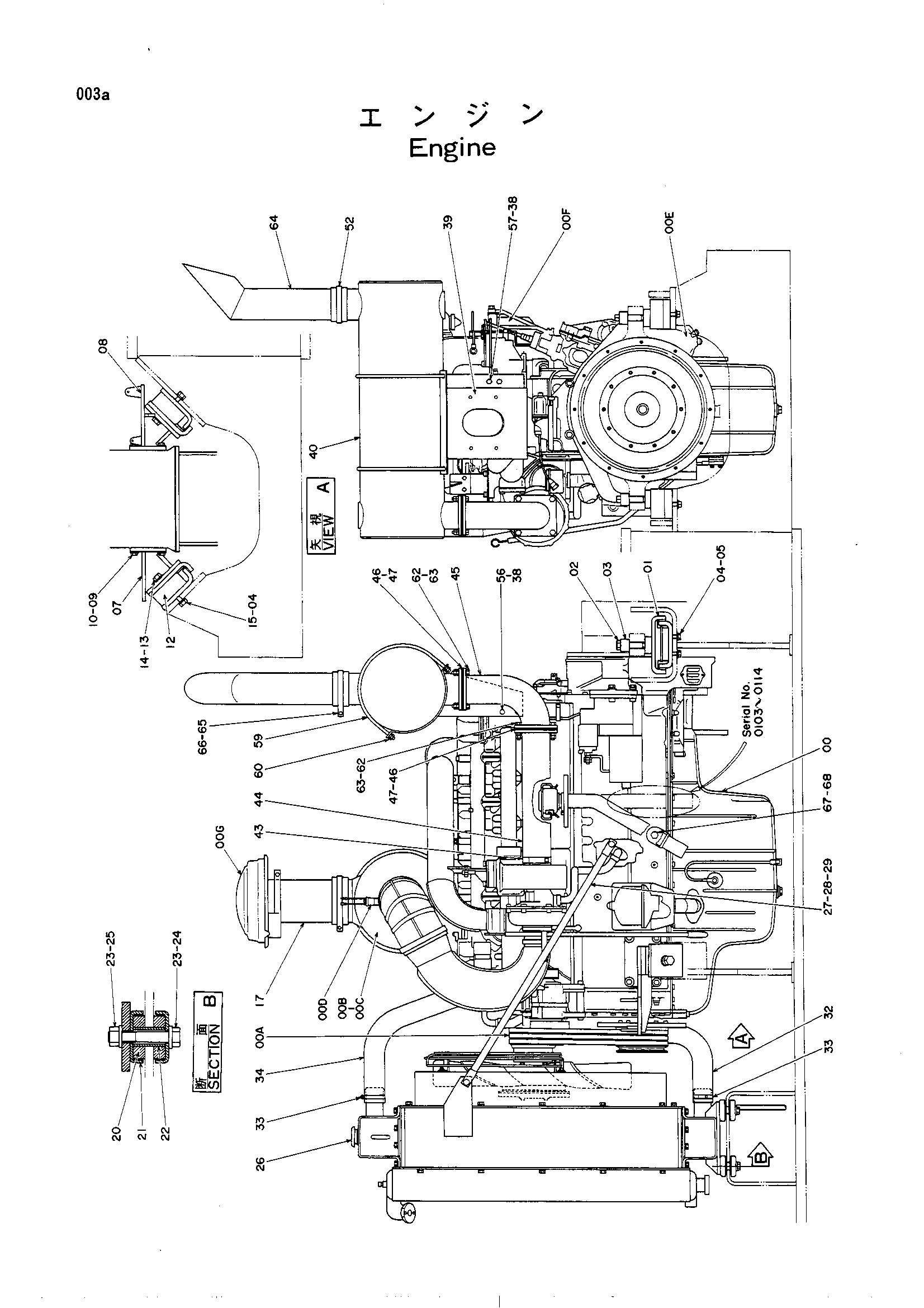

Заводская схема «Двигатель» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4130151 | Двигатель | 2 |
| 00 | 4192469 | Двигатель | 3 |
| 00 | 4192469 | Двигатель | 4 |
| 00A | 4160877 | Ремень вентилятор (1=3 детали) | 1 |
| 00B | 4146898 | Элемент | 1 |
| 00C | 4085788 | Элемент | 1 |
| 00D | 4129906 замена: 4201272 | Индикатер | 1 |
| 00D | 4197563 замена: 4201272 | Индикатор | 1 |
| 00D | 4201272 | Индикатор | 1 |
| 00E | 4192527 | Елемнт фильтр (масляный) | 1 |
| 00E | 4505384 | Елемнт фильтр (масляный) | 1 |
| 00F | 4192631 | Елемнт фильтр (топливный) | 1 |
| 00F | 4514801 | Елемнт фильтр (топливный) | 1 |
| 00G | 4179408 замена: 4197562 | Колпачок | 1 |
| 00G | 4179408 | Колпачок | 1 |
| 00G | 4179408 | Колпачок | 1 |
| 00G | 4179408 | Колпачок | 1 |
| 00G | 4197562 | Колпачок | 1 |
| 00G | 4197562 | Колпачок | 1 |
| 00G | 4197562 | Колпачок | 1 |
| 00G | 4197563 | Колпачок | 2 |
| 01 | 4093734 | Резиновая прокладка | 4 |
| 02 | M122202 | Болт | 4 |
| 03 | 4130275 | Проставка | 4 |
| 04 | M121636 | Болт | 12 |
| 05 | 4114405 | Шайба | 8 |
| 07 | 7008071 | Кронштейн | 3 |
| 08 | 7011401 | Кронштейн | 1 |
| 09 | 4100116 | Болт | 16 |
| 10 | 4086894 | Шайба | 16 |
| 12 | 4093735 | Резиновая прокладка | 4 |
| 13 | M121632 | Болт | 4 |
| 14 | 4114405 | Шайба | 4 |
| 15 | 4087197 | Шайба | 8 |
| 17 | 4085786 | Удлинитель | 2 |
| 20 | 4075750 | Резиновая прокладка | 16 |
| 21 | 4053316 | Ограничитель | 16 |
| 22 | 4122246 | Проставка | 8 |
| 23 | 4114405 | Шайба | 16 |
| 24 | M111690 | Болт | 8 |
| 25 | 4026892 | U-образная гайка | 8 |
| 26 | 4155473 | Радиатор | 2 |
| 27 | 9715625 | Стойка | 4 |
| 28 | 4083854 | Палец | 8 |
| 29 | A764025 | Шплинт | 8 |
| 32 | 4071201 | Шланг | 2 |
| 33 | 4504491 | Хомут шланга | 8 |
| 34 | 4155485 | Шланг | 2 |
| 38 | A590910 | Пружинная шайба | 8 |
| 39 | 7013955 | Кронштейн | 2 |
| 40 | 4030050 замена: 4229040 | Глушитель | 2 |
| 40 | 4130050 | Глушитель | 2 |
| 40 | 4229040 | Глушитель | 2 |
| 40 | 4229040 | Глушитель | 2 |
| 43 | 4130469 | Лента | 2 |
| 44 | 8023415 | Выпускная труба | 2 |
| 45 | 8023416 | Выпускная труба | 2 |
| 46 | D41436 | Прокладка | 12 |
| 47 | 4038550 | Пластина | 4 |
| 52 | 4034264 | Лента | 2 |
| 56 | J901055 | Болт | 4 |
| 57 | J901022 | Болт | 4 |
| 59 | 4155448 | U-образный болт | 4 |
| 60 | M520010 | Гайка | 16 |
| 62 | J901255 | Болт | 16 |
| 63 | M520012 | Гайка | 32 |
| 64 | 8027232 | Трубка | 2 |
| 65 | J901050 | Болт | 2 |
| 66 | M520010 | Гайка | 4 |
| 67 | J901014 | Болт | 2 |
| 68 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
