Предохранительный клапан — HITACHI UH501

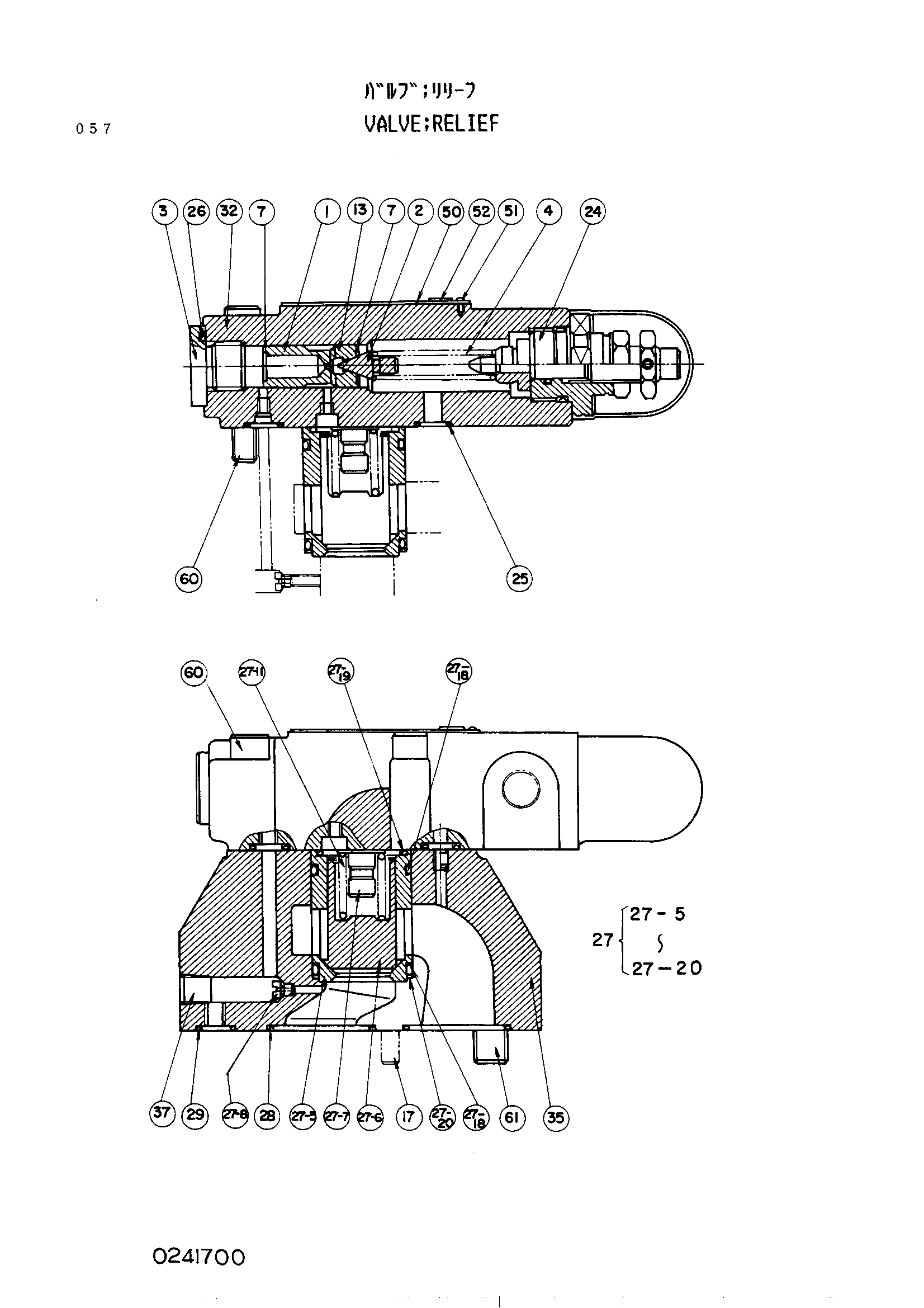

Заводская схема «Предохранительный клапан» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4137260 | Предохранительный клапан | 1 | |
| 2 | 0242803 | Тарельчатый клапан | 1 |
| 3 | 0124805 | Пробка | 1 |
| 4 | 0241701 | Пружина | 1 |
| 7 | 0242805 | Стопорное кольцо | 2 |
| 17 | 0242814 | Пружинный штифт | 1 |
| 24 | 0241702 замена: 0213403 | Механизм натяжения в сборе | 1 |
| 25 | 4506320 | Уплотнительное кольцо | 2 |
| 26 | 4506420 | Уплотнительное кольцо | 1 |
| 27 | 0241703 | Плунжер в сборе | 1 |
| 27-8 | 0241704 | Тхроттле | 1 |
| 27-18 | 0242810 | Уплотнительное кольцо | 2 |
| 27-19 | 0242811 | Уплотнительное кольцо | 1 |
| 27-20 | 0242812 | Опорное кольцо | 1 |
| 28 | 4506416 | Уплотнительное кольцо | 2 |
| 29 | 4506320 | Уплотнительное кольцо | 1 |
| 32 | 0242806 | Корпус | 1 |
| 35 | 0241705 | Корпус | 1 |
| 37 | 0102627 | Пробка | 1 |
| 50 | 0241706 | Информационная табличка | 1 |
| 51 | 0241707 | Приводной винт | 2 |
| 52 | 0241708 | Информационная табличка | 1 |
| 60 | 0135602 | Болт с внутренним шестигранником | 4 |
| 61 | 0229813 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
