Кабина группа — HITACHI UH501

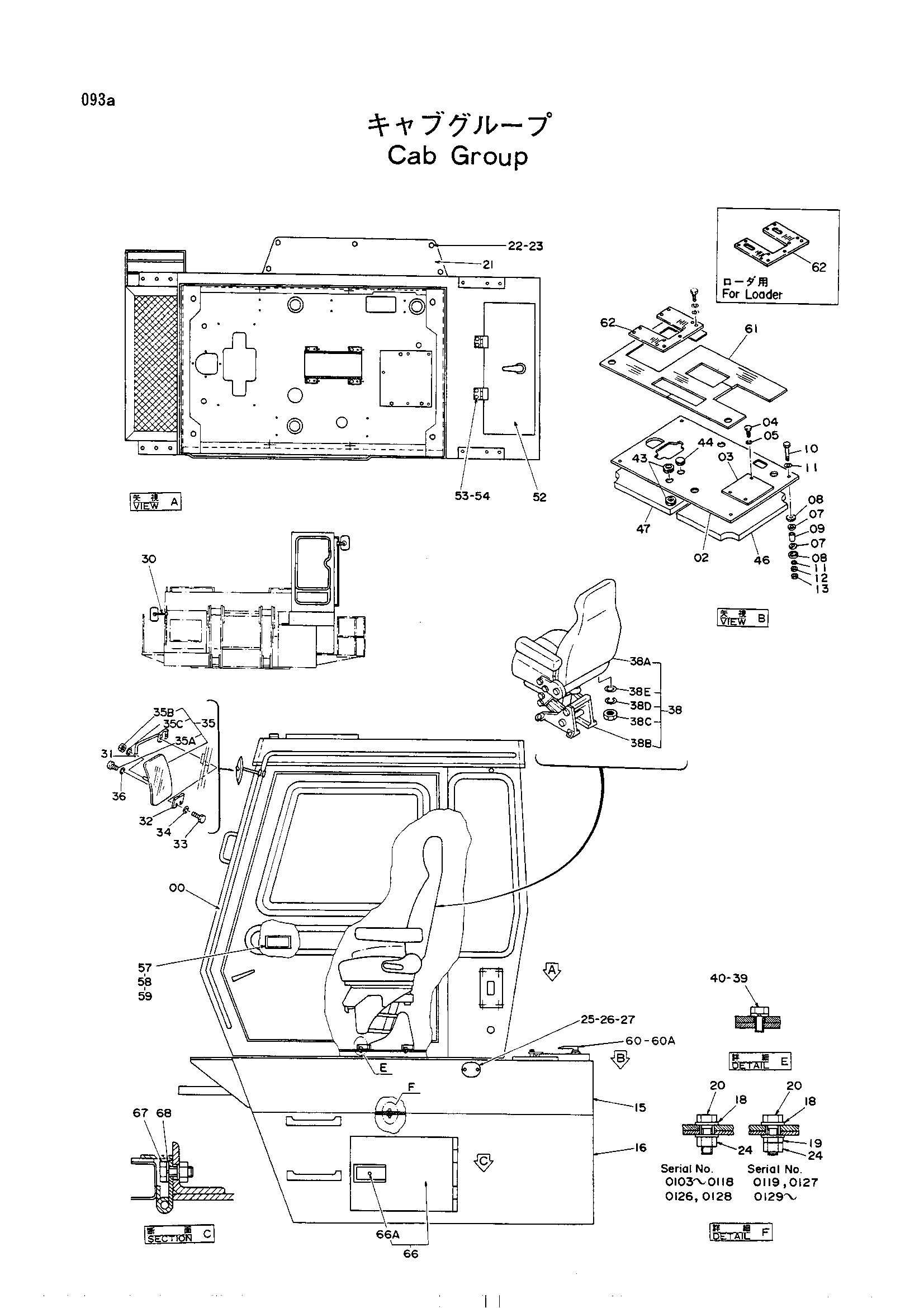

Заводская схема «Кабина группа» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4155415 | Кабина | 1 |
| 00 | 4155415 | Кабина | 1 |
| 00 | 4155415 | Кабина | 1 |
| 00 | 4155415 | Кабина | 1 |
| 00 | 4193154 | Кабина | 1 |
| 00 | 4193154 | Кабина | 1 |
| 00 | 4193154 | Кабина | 1 |
| 00 | 4193154 | Кабина | 1 |
| 02 | 7014012 | Пластина | 1 |
| 03 | 4155960 | Пластина | 1 |
| 04 | J901025 | Болт | 3 |
| 05 | A590910 | Пружинная шайба | 3 |
| 07 | 4155132 | Резиновая прокладка | 8 |
| 08 | 4086007 | Ограничитель | 8 |
| 09 | 4122111 | Проставка | 4 |
| 09 | 4198700 | Проставка | 4 |
| 10 | J901604 | Болт | 4 |
| 10 | M211611 замена: J901604 | Болт | 4 |
| 11 | A590116 | Шайба | 8 |
| 12 | J951016 | U-образная гайка | 4 |
| 12 | M660016 замена: J951016 | Гайка | 4 |
| 13 | J951016 | Гайка | 4 |
| 13 | J951016 | Гайка | 4 |
| 15 | 5001554 | Платформа | 1 |
| 15 | 5002005 | Платформа | 1 |
| 16 | 6006369 | Рама | 1 |
| 16 | 6008293 | Рама | 1 |
| 18 | 4086891 | Шайба | 58 |
| 18 | 4086894 | Шайба | 74 |
| 19 | J950012 | Гайка | 29 |
| 19 | J950012 | Гайка | 29 |
| 19 | J950012 | Гайка | 29 |
| 19 | J950014 | Гайка | 37 |
| 20 | M221236 замена: M221240 | Болт | 29 |
| 20 | M221236 | Болт | 29 |
| 20 | M221236 | Болт | 29 |
| 20 | M221240 замена: M221245 | Болт | 29 |
| 20 | M221240 | Болт | 29 |
| 20 | M221240 | Болт | 29 |
| 20 | M221245 | Болт | 29 |
| 20 | M221450 замена: M221456 | Болт | 37 |
| 20 | M221456 | Болт | 37 |
| 21 | 4156102 | Пластина | 1 |
| 22 | J901016 | Болт | 5 |
| 23 | A590910 | Пружинная шайба | 5 |
| 24 | J950014 | Гайка | 37 |
| 24 | J950014 | U-образная гайка | 37 |
| 24 | M660012 замена: J950014 | U-образная гайка | 29 |
| 25 | 4148357 | Пластина | 1 |
| 26 | J900612 | Болт | 2 |
| 27 | A590906 | Пружинная шайба | 2 |
| 30 | 8021639 | Стойка | 1 |
| 31 | 8021640 | Стойка | 1 |
| 32 | 4113705 | Хомут | 2 |
| 33 | J900835 | Болт | 4 |
| 34 | A590908 | Пружинная шайба | 4 |
| 35 | 4093058 | Зеркало | 2 |
| 35A | M430413 | Винт | 6 |
| 35B | M500807 | Гайка | 1 |
| 35C | A590908 | Пружинная шайба | 1 |
| 36 | A590904 | Пружинная шайба | 6 |
| 38 | 4131300 | Сиденье | 1 |
| 38A | 4117867 | Сиденье | 1 |
| 38B | 4160903 | Стойка | 1 |
| 38C | M500807 | Гайка | 4 |
| 38D | A590908 | Пружинная шайба | 4 |
| 38E | A590108 | Шайба | 4 |
| 39 | J901020 | Болт | 4 |
| 40 | A590910 | Пружинная шайба | 4 |
| 43 | 4087462 | Резиновая втулка | 8 |
| 44 | 4075227 | Резиновая втулка | 1 |
| 46 | 3029040 | Стекловата | 1 |
| 47 | 3029041 | Стекловата | 1 |
| 52 | 7013321 | Крышка | 1 |
| 53 | J901020 | Болт | 4 |
| 54 | A590910 | Пружинная шайба | 4 |
| 57 | 4146719 | Асхтрай | 1 |
| 58 | M440510 | Винт | 2 |
| 59 | A590105 | Шайба | 2 |
| 60 | 4177975 | Рукоятка | 1 |
| 60A | 971306 | Шпонка | 1 |
| 61 | 2019132 | Коврик пола | 1 |
| 62 | 3042206 | Коврик (погрузчик) | 1 |
| 62 | 3044206 | Коврик | 1 |
| 62 | 3044206 | Коврик (задний обратная лопата) | 1 |
| 66 | 7017846 | Дверь | 1 |
| 66A | 971306 | Шпонка | 1 |
| 67 | J900814 | Болт | 4 |
| 68 | A590908 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
