Кабина <экскаватор> — HITACHI UH501

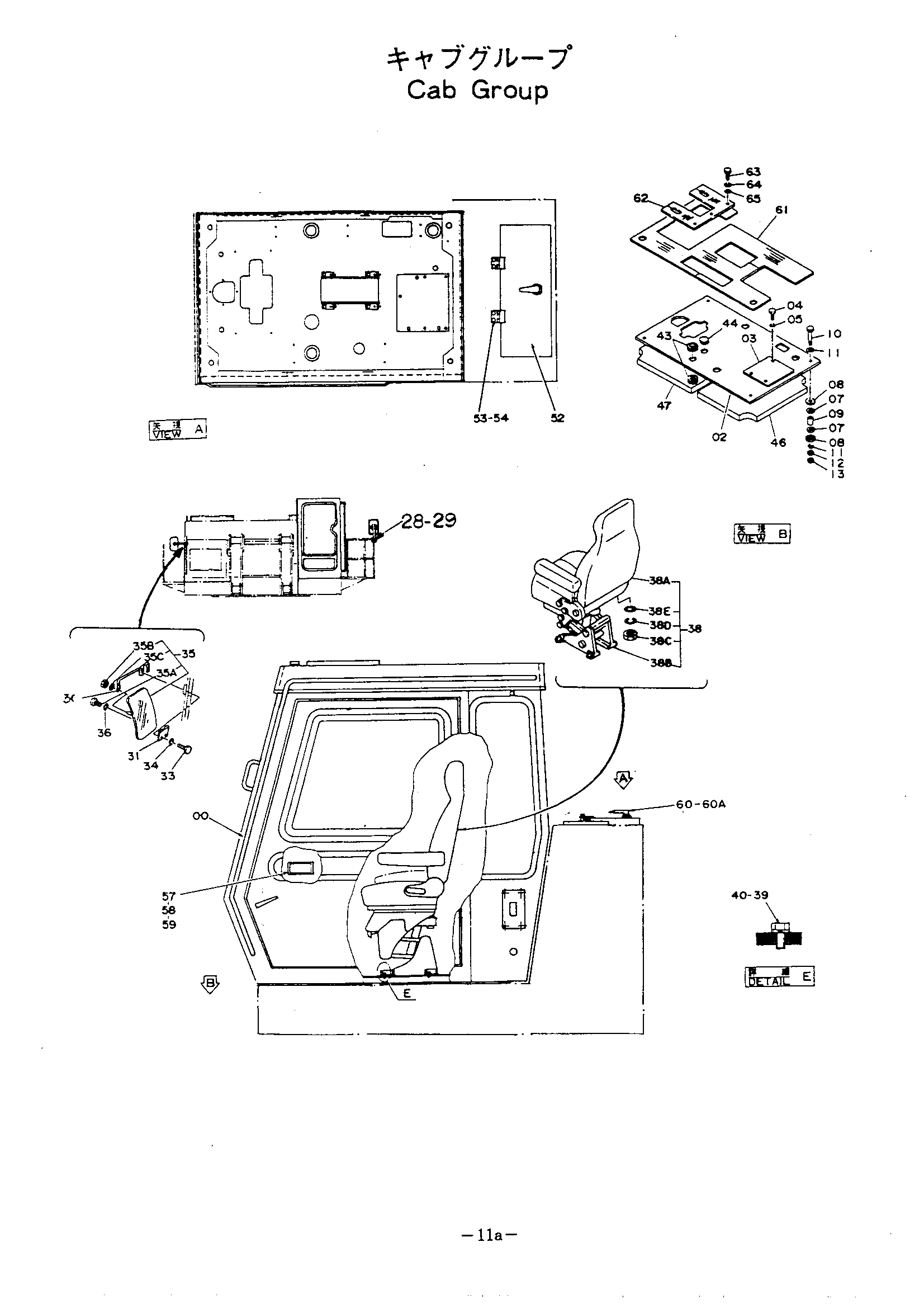

Заводская схема «Кабина <экскаватор>» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4193154 | Кабина в сборе | 1 |
| 02 | 7014012 | Пластина | 1 |
| 03 | 4155960 | Пластина | 1 |
| 04 | J901025 | Болт | 3 |
| 05 | A590910 | Пружинная шайба | 3 |
| 07 | 4155132 | Резиновая прокладка | 8 |
| 08 | 4086007 | Ограничитель | 8 |
| 09 | 4198700 | Проставка | 4 |
| 10 | J901604 | Болт | 4 |
| 11 | A590116 | Шайба | 8 |
| 12 | M660016 | U-образная гайка | 4 |
| 13 | J951016 | Гайка | 4 |
| 28 | 8027718 | Стойка | 1 |
| 29 | 4128642 | Хомут | 1 |
| 30 | 8021639 | Стойка | 1 |
| 31 | 4113705 | Хомут | 1 |
| 33 | J900835 | Болт | 4 |
| 34 | A590908 | Пружинная шайба | 4 |
| 35 | 4093058 | Зеркало | 2 |
| 35A | M430413 | Винт | 3 |
| 35B | M500807 | Гайка | 1 |
| 35C | A590908 | Пружинная шайба | 1 |
| 36 | A590904 | Пружинная шайба | 6 |
| 38 | 4131300 | Сиденье | 1 |
| 38A | 4117867 | Сиденье | 1 |
| 38B | 4160903 | Стойка | 1 |
| 38C | M500807 | Гайка | 4 |
| 38D | A590908 | Пружинная шайба | 4 |
| 38E | A590108 | Шайба | 4 |
| 39 | J901020 | Болт | 4 |
| 40 | A590910 | Пружинная шайба | 4 |
| 43 | 4087462 | Резиновая втулка | 8 |
| 44 | 4075227 | Резиновая втулка | 1 |
| 46 | 3029040 | Стекловата | 1 |
| 47 | 3029041 | Стекловата | 1 |
| 52 | 7013321 | Крышка | 1 |
| 53 | J901020 | Болт | 4 |
| 54 | A590910 | Пружинная шайба | 4 |
| 57 | 4146719 | Асхтрай | 1 |
| 58 | M440510 | Винт | 2 |
| 59 | A590105 | Шайба | 2 |
| 60 | 4177975 | Рукоятка | 1 |
| 60A | 971306 | Шпонка | 1 |
| 61 | 2019132 | Коврик пола | 1 |
| 62 | 3028985 | Коврик | 1 |
| 63 | J900614 | Болт | 3 |
| 64 | A590906 | Пружинная шайба | 3 |
| 65 | A590106 | Плоская шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
