Пилотные гидролинии (2)<экскаватор> — HITACHI UH501

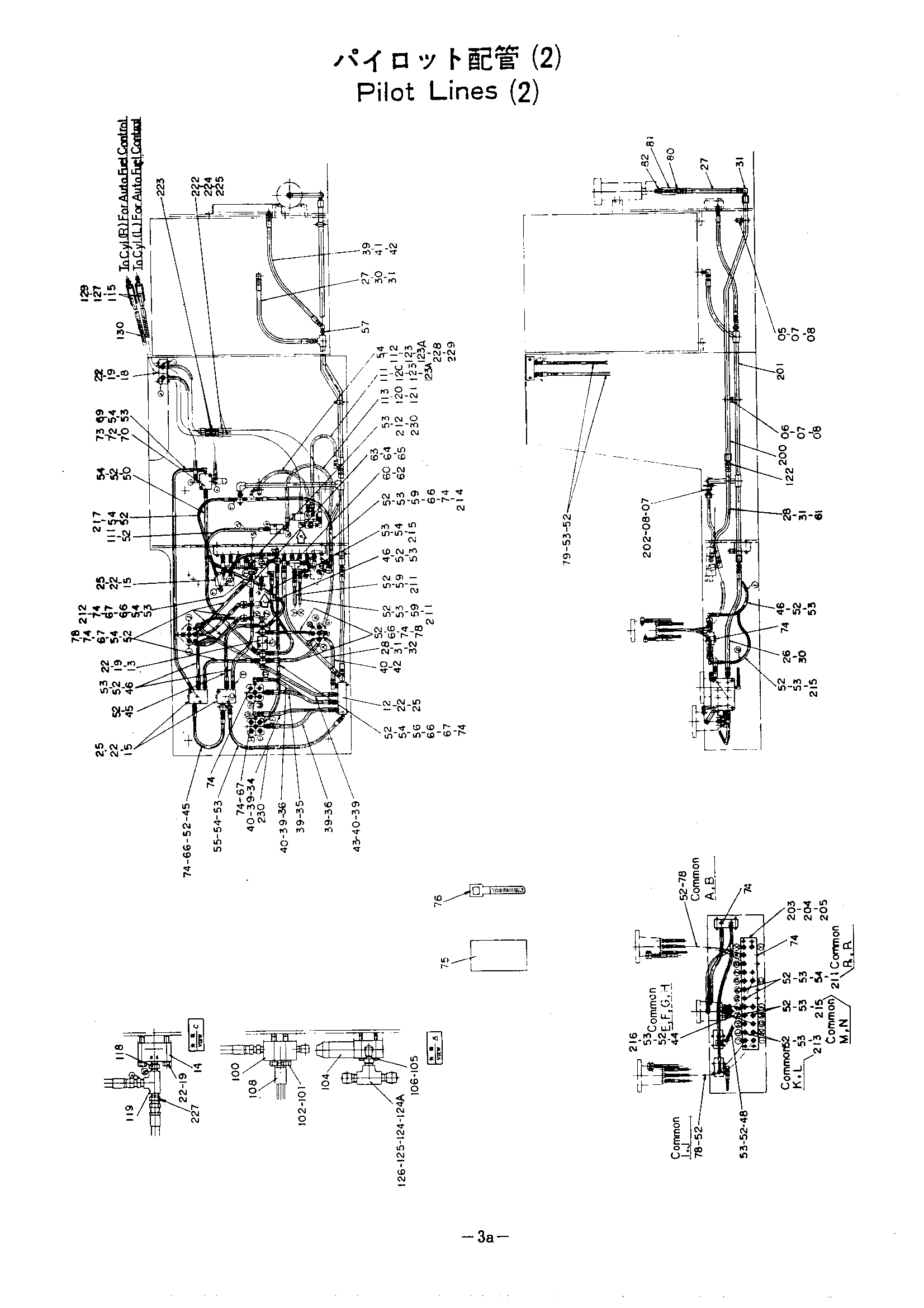

Заводская схема «Пилотные гидролинии (2)<экскаватор>» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 5 | 4053594 | Хомут трубки | 2 |
| 6 | 4053593 | Хомут трубки | 1 |
| 7 | J901045 | Болт | 4 |
| 8 | A590910 | Пружинная шайба | 4 |
| 12 | 4119007 | Блок | 1 |
| 13 | 9021845 | Челночный клапан | 1 |
| 14 | 4087145 | Челночный клапан | 1 |
| 15 | 9402950 | Клапан | 3 |
| 18 | 4156050 | Блок | 1 |
| 19 | J901055 | Болт | 6 |
| 22 | A590910 | Пружинная шайба | 16 |
| 25 | J901060 | Болт | 10 |
| 26 | 4067526 | Шланг | 1 |
| 27 | 4085229 | Шланг | 2 |
| 28 | 4022638 | Шланг | 2 |
| 30 | 94-1303 | Адаптер | 3 |
| 31 | 94-1403 | Угловой штуцер | 4 |
| 32 | 94-1503 | Угловой штуцер | 1 |
| 34 | 4124806 | Нейлоновый шланг | 1 |
| 35 | 4124805 | Нейлоновый шланг | 1 |
| 36 | 4124807 | Нейлоновый шланг | 2 |
| 39 | 94-1302 | Адаптер | 9 |
| 40 | 94-1402 | Угловой штуцер | 8 |
| 41 | 94-1502 | Угловой штуцер | 1 |
| 42 | 4129762 | Нейлоновый шланг | 3 |
| 43 | 4123226 | Нейлоновый шланг | 2 |
| 44 | 4509866 | Нейлоновый шланг | 2 |
| 45 | 4111501 | Нейлоновый шланг | 2 |
| 46 | 4129748 | Нейлоновый шланг | 4 |
| 48 | 4509858 | Нейлоновый шланг | 1 |
| 50 | 4098903 | Нейлоновый шланг | 1 |
| 52 | 94-1301 | Адаптер | 47 |
| 53 | 94-1401 | Угловой штуцер | 25 |
| 54 | 94-1501 | Угловой штуцер | 11 |
| 55 | 4098901 | Нейлоновый шланг | 1 |
| 56 | 4098902 | Нейлоновый шланг | 1 |
| 58 | 94-1602 | Переходник | 1 |
| 59 | 94-1608 | Переходник | 4 |
| 60 | 94-1703 | Адаптер | 1 |
| 61 | 94-0632 | Угловой штуцер | 1 |
| 62 | 94-0662 | Тройник | 1 |
| 63 | 94-1701 | Адаптер | 1 |
| 64 | 94-0630 | Угловой штуцер | 1 |
| 65 | 94-0660 | Тройник | 1 |
| 66 | 4092415 | Адаптер | 5 |
| 67 | 4015427 | Адаптер | 5 |
| 69 | 4124787 | Нейлоновый шланг | 1 |
| 70 | 3023458 | Блок | 1 |
| 72 | 4143949 | Электромагнитный клапан | 1 |
| 73 | M341045 | Болт с внутренним шестигранником | 2 |
| 74 | 94-2022 | Пробка | 14 |
| 75 | 4155962 | Резиновая прокладка | 10 |
| 76 | 4055312 | Зажим | 20 |
| 77 | 4151181 | Адаптер | 2 |
| 78 | 4129748 | Нейлоновый шланг | 10 |
| 79 | 4141034 | Нейлоновый шланг | 2 |
| 80 | 4143916 | Адаптер | 1 |
| 81 | 9034570 | Обратный клапан | 1 |
| 82 | 94-1703 | Адаптер | 1 |
| 100 | 9021845 | Челночный клапан | 1 |
| 101 | J901055 | Болт | 2 |
| 102 | A590910 | Пружинная шайба | 2 |
| 104 | 4168805 | Клапан соленои | 1 |
| 105 | J900650 | Болт | 2 |
| 106 | A590906 | Пружинная шайба | 2 |
| 108 | 4172566 | Датчик давления | 1 |
| 111 | 4124783 | Нейлоновый шланг | 2 |
| 112 | 4129749 | Нейлоновый шланг | 1 |
| 113 | 4124787 | Нейлоновый шланг | 1 |
| 115 | 4192016 | Шланг | 2 |
| 118 | 94-1701 | Адаптер | 1 |
| 119 | 94-0660 | Тройник | 1 |
| 120 | 94-1401 | Угловой штуцер | 2 |
| 121 | 94-1301 | Адаптер | 1 |
| 122 | 4143916 | Адаптер | 1 |
| 123 | 4042030 | Адаптер | 2 |
| 123A | 957366 | Уплотнительное кольцо | 1 |
| 124 | 4174585 | Угловой штуцер | 1 |
| 124A | 957366 | Уплотнительное кольцо | 1 |
| 125 | 94-1601 | Переходник | 1 |
| 126 | 94-0661 | Тройник | 1 |
| 127 | 94-1402 | Угловой штуцер | 2 |
| 129 | 4144089 | Адаптер | 2 |
| 130 | 4149557 | Защитный кожух | 1 |
| 200 | 8032043 | Трубка | 1 |
| 201 | 8032044 | Трубка | 1 |
| 202 | 4053594 | Хомут трубки | 1 |
| 203 | 3031702 | Коллектор | 1 |
| 204 | J901055 | Болт | 4 |
| 205 | A590910 | Пружинная шайба | 4 |
| 211 | 4129746 | Нейлоновый шланг | 4 |
| 212 | 4111501 | Нейлоновый шланг | 2 |
| 213 | 4098898 | Нейлоновый шланг | 2 |
| 214 | 4124783 | Нейлоновый шланг | 1 |
| 215 | 4098901 | Нейлоновый шланг | 4 |
| 216 | 4509866 | Нейлоновый шланг | 2 |
| 217 | 4129749 | Нейлоновый шланг | 1 |
| 222 | 4124802 | Нейлоновый шланг | 2 |
| 223 | 4151182 | Адаптер | 2 |
| 224 | 4044420 | Защитный кожух | 4 |
| 225 | 4044883 | Хомут | 20 |
| 227 | 94-1301 | Адаптер | 1 |
| 228 | 94-0660 | Тройник | 1 |
| 229 | 94-1701 | Адаптер | 1 |
| 230 | 4149557 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
