Рама — HITACHI UH501

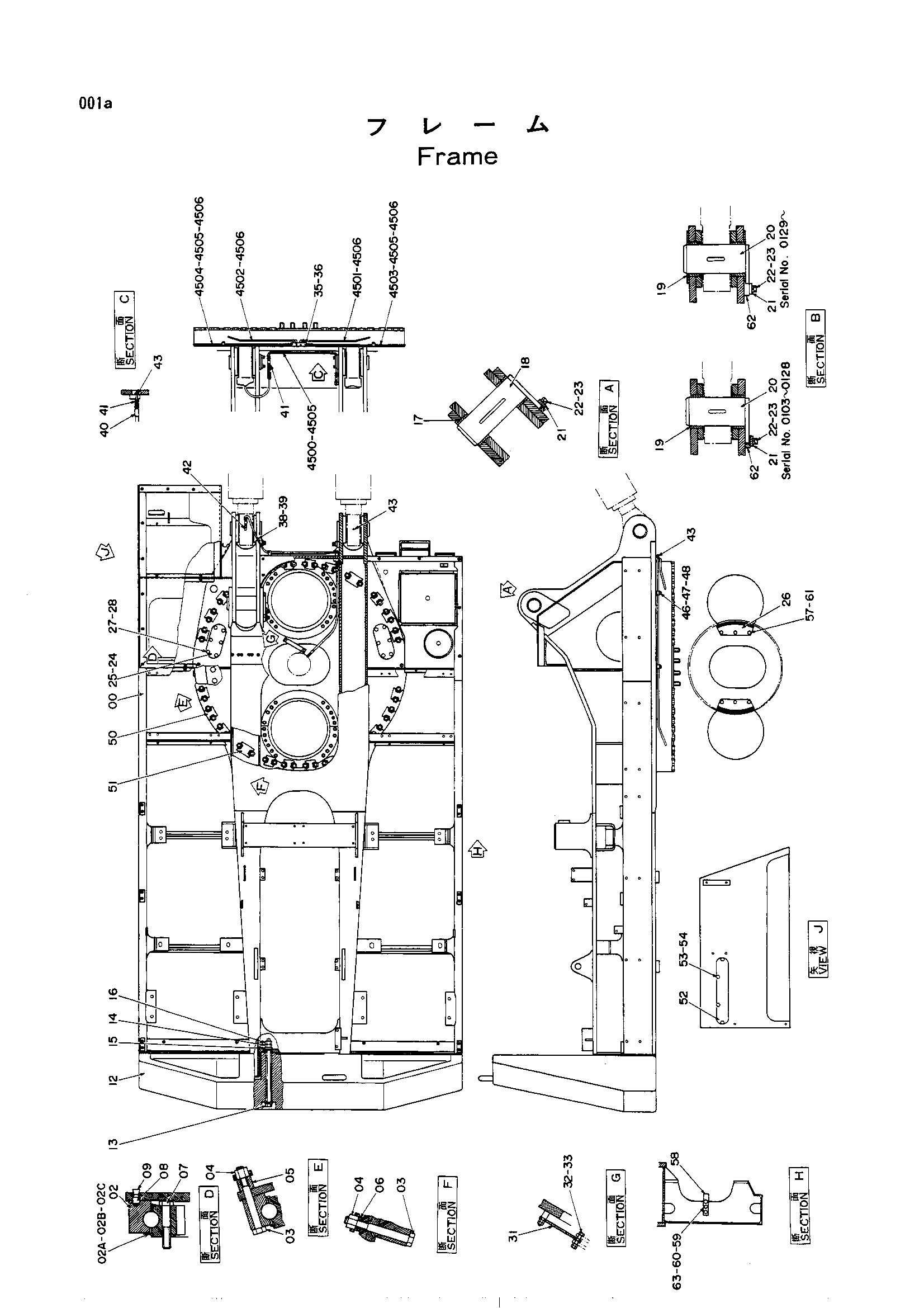

Заводская схема «Рама» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5001547 | Рама основной | 1 |
| 02 | 4155930 | Подшипник. поворот киркл | 1 |
| 02A | 4173897 замена: 4179308 | Уплотнение | 1 |
| 02A | 4173897 замена: 4179309 | Уплотнение | 1 |
| 02A | 4173897 замена: 4179307 | Уплотнение | 1 |
| 02A | 4179307 | Уплотнение | 1 |
| 02B | 4179308 | Провод | 3 |
| 02C | 4179309 | Концевой шток | 3 |
| 03 | 4131073 | Болт | 48 |
| 04 | 4131074 | Гайка | 48 |
| 05 | 4130287 | Проставка | 32 |
| 06 | 4130286 | Проставка | 16 |
| 07 | 4131072 | Болт | 50 |
| 08 | 4155929 | Установочный штифт | 2 |
| 09 | 427154 | Пробка | 2 |
| 12 | 1006187 | Противовес | 1 |
| 13 | 4073907 | Болт | 4 |
| 14 | 4073829 | Гайка | 4 |
| 15 | 4114413 | Шайба | 8 |
| 16 | M660045 | U-образная гайка | 4 |
| 17 | 4130288 | Втулка | 4 |
| 18 | 9715624 | Палец | 2 |
| 19 | 4130289 | Втулка | 4 |
| 19 | 4181160 | Втулка | 4 |
| 20 | 9715576 | Палец | 2 |
| 20 | 9724092 | Палец | 2 |
| 21 | 4122729 | Пластина | 4 |
| 22 | M112045 | Болт | 8 |
| 23 | A590920 | Пружинная шайба | 8 |
| 24 | 4186640 | Манжета | 2 |
| 25 | 4130290 | Крышка | 2 |
| 26 | 8023447 | Крышка | 2 |
| 26 | 8032097 | Болт | 2 |
| 27 | J901020 | Пружинная шайба | 12 |
| 28 | A590110 | Шайба | 12 |
| 28 | A590910 замена: A590110 | Шайба | 12 |
| 31 | 4070950 | Тяга | 1 |
| 32 | J901680 | Болт | 1 |
| 33 | J950016 | Гайка | 4 |
| 35 | 3023384 | Блок | 1 |
| 35 | 3032231 | Блок | 1 |
| 36 | M341240 | Болт с внутренним шестигранником | 2 |
| 36 | M351036 | Болт с внутренним шестигранником | 2 |
| 38 | 4058740 | Шланг | 1 |
| 39 | 4054154 | Защитный кожух | 1 |
| 40 | 4098903 | Нейлоновый шланг | 1 |
| 41 | 94-1301 | Адаптер | 3 |
| 42 | 94-1401 | Угловой штуцер | 1 |
| 43 | J75482 | Штуцер | 7 |
| 4500 | 4148105 | Трубка | 1 |
| 4501 | 3027157 | Трубка | 1 |
| 4502 | 3027156 | Трубка | 1 |
| 4503 | 3027159 | Трубка | 1 |
| 4504 | 3027158 | Трубка | 1 |
| 4505 | 4130169 | Штуцер трубки | 4 |
| 4506 | 4130175 | Штуцер трубки | 6 |
| 46 | 484827 | Хомут | 4 |
| 47 | J901014 | Болт | 4 |
| 48 | A590910 | Пружинная шайба | 4 |
| 50 | 4135246 | Ограничитель | 20 |
| 51 | 4131945 | Ограничитель | 4 |
| 52 | 4156103 | Пластина | 1 |
| 53 | J900610 | Болт | 4 |
| 54 | A590906 | Пружинная шайба | 4 |
| 57 | J901020 | Болт | 6 |
| 57 | J901225 | Болт | 6 |
| 58 | 4155063 | Пластина | 2 |
| 59 | J901240 | Болт | 6 |
| 60 | A590912 | Пружинная шайба | 6 |
| 61 | A590910 | Пружинная шайба | 6 |
| 61 | A590912 | Пружинная шайба | 6 |
| 62 | 4129734 | Ограничитель | 2 |
| 62 | 4181161 | Ограничитель | 2 |
| 63 | A590110 | Шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
