Воздушный трубопроводы — HITACHI UH501

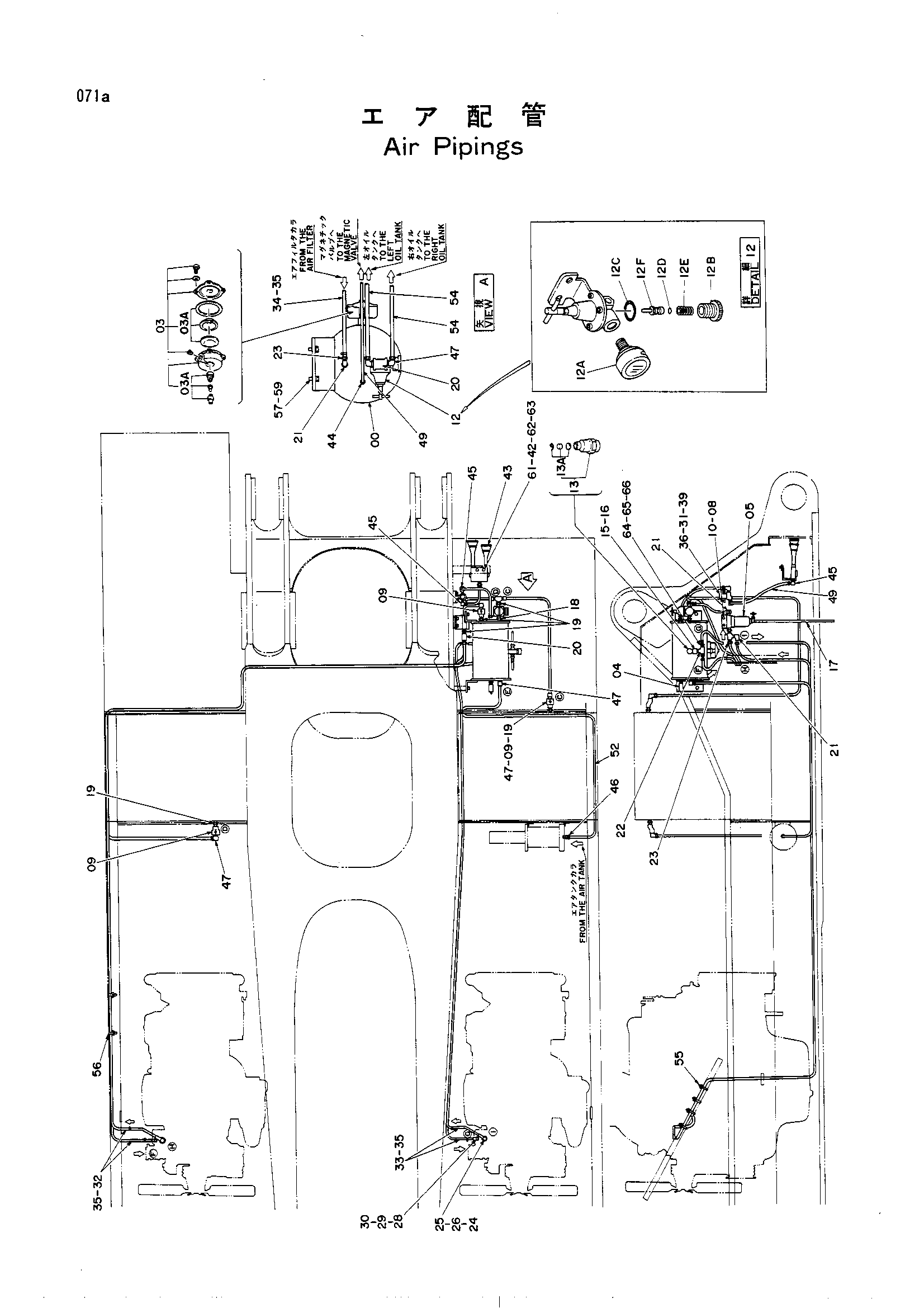

Заводская схема «Воздушный трубопроводы» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8016127 | Бак воздушный | 1 |
| 03 | 969205 | Клапан | 1 |
| 03A | 4107670 | Комплект уплотнений | 1 |
| 04 | 986952 | Клапан защитный | 1 |
| 05 | 4158200 | Фильтр воздушный | 1 |
| 08 | A590906 | Пружинная шайба | 2 |
| 09 | 986953 | Обратный клапан | 3 |
| 10 | J900614 | Болт | 2 |
| 12 | 3022100 | Регулятор воздушный | 1 |
| 12 | 3022100 | Регулятор воздушный | 1 |
| 12 | 3022100 замена: 4198244 | Регулятор воздушный | 1 |
| 12 | 4198244 | Регулятор воздушный | 1 |
| 12 | 4198244 | Регулятор воздушный | 1 |
| 12 | 4198244 | Регулятор воздушный | 1 |
| 12A | 4137103 | Указатель | 1 |
| 12A | 4137103 замена: 4198243 | Указатель | 1 |
| 12A | 4198243 | Указатель | 1 |
| 12A | 4198243 | Указатель | 1 |
| 12B | 4188369 | Колпачок | 1 |
| 12C | 4138939 | Уплотнительное кольцо | 1 |
| 12D | 4198876 | Уплотнительное кольцо | 1 |
| 12D | 4198876 | Уплотнительное кольцо | 1 |
| 12E | 4198875 | Пружина | 1 |
| 12E | 4198875 | Пружина | 1 |
| 12F | 4198874 | Клапан | 1 |
| 12F | 4198874 | Клапан | 1 |
| 13 | 4125684 | Регулятор | 1 |
| 13A | 4125693 | Элемент | 1 |
| 15 | 984219 | Уплотнительная шайба | 2 |
| 16 | 4503857 | Регулировочная шайба | 3 |
| 17 | 4161907 | Виниловый шланг | 1 |
| 18 | 94-1702 | Адаптер | 1 |
| 19 | J70783 | Адаптер | 5 |
| 20 | J70483 | Тройник | 2 |
| 21 | 94-0647 | Угловой штуцер: S | 4 |
| 22 | 4153692 | Тройник | 1 |
| 23 | 49960 | Адаптер | 4 |
| 24 | 8028773 | Соединение | 2 |
| 25 | 996277 | Болт соединение | 2 |
| 26 | 984227 | Манжета | 4 |
| 28 | 4512839 | Болт соединение | 2 |
| 29 | 996278 | Манжета | 4 |
| 30 | 4514461 | Соединение | 2 |
| 31 | J900814 | Болт | 2 |
| 32 | 4130263 замена: 4191404 | Резиновый шланг | 2 |
| 32 | 4191404 | Резиновый шланг | 2 |
| 33 | 4089625 замена: 4191403 | Резиновый шланг | 2 |
| 33 | 4191403 | Резиновый шланг | 2 |
| 34 | 4081223 замена: 4191402 | Резиновый шланг | 1 |
| 34 | 4191402 | Резиновый шланг | 1 |
| 35 | 4514700 | Зажим шланг | 10 |
| 36 | 4135434 | Клапан | 1 |
| 39 | A590908 | Пружинная шайба | 2 |
| 42 | A590910 | Пружинная шайба | 2 |
| 43 | 4135433 | Звуковой сигнал воздушный | 1 |
| 44 | 992313 | Разъём | 1 |
| 45 | 992312 | Разъём | 3 |
| 46 | 969198 | Адаптер | 1 |
| 47 | 4501785 | Угловой штуцер | 5 |
| 49 | 4057814 замена: 4504272 | Трубка | 2 |
| 49 | 4504272 | Трубка | 2 |
| 52 | 4507921 | Трубка | 1 |
| 54 | 4036893 | Трубка | 2 |
| 55 | 4055311 | Зажим | 4 |
| 56 | 4055312 | Зажим | 6 |
| 57 | J901225 | Болт | 4 |
| 59 | A590912 | Пружинная шайба | 4 |
| 61 | J901025 | Болт | 2 |
| 62 | J950010 | Гайка | 2 |
| 63 | A590110 | Шайба | 2 |
| 64 | 984225 | Манжета | 2 |
| 65 | 971303 | Гайка втулка | 2 |
| 66 | 487027 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
