Механизм натяжения — HITACHI UH501

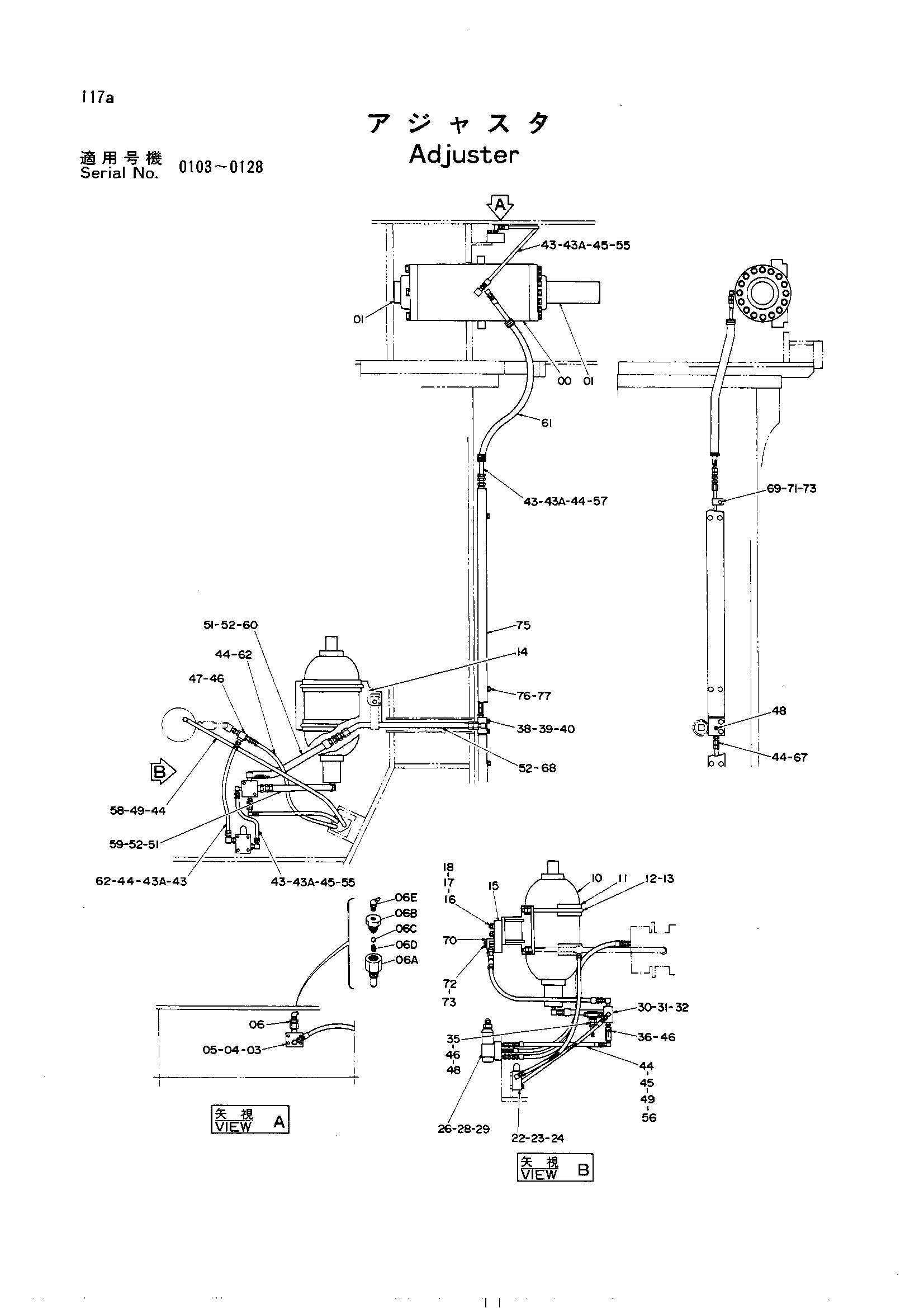

Заводская схема «Механизм натяжения» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9053527 | Механизм натяжения гидроцилиндр. в сборе | 2 |
| 01 | 4155432 | Шток | 4 |
| 03 | 3028796 | Блок | 2 |
| 04 | J901065 | Болт | 4 |
| 05 | A590910 | Пружинная шайба | 4 |
| 06 | 9019581 | Клапан | 2 |
| 06A | 3007166 | Клапан | 1 |
| 06B | 3007167 | Клапан | 1 |
| 06C | 933255 | Шарик | 1 |
| 06D | 4049951 | Пружина | 1 |
| 06E | J75581 | Штуцер | 1 |
| 10 | 4158875 | Гидроаккумулятор | 1 |
| 11 | 4032862 | Резиновая прокладка | 2 |
| 12 | 4032853 | Болт: U | 2 |
| 13 | M511613 | Гайка | 8 |
| 14 | 8016073 | Кронштейн | 1 |
| 15 | 4131493 | Блок | 1 |
| 16 | J901480 | Болт | 2 |
| 17 | J950014 | Гайка | 2 |
| 18 | A590914 | Пружинная шайба | 2 |
| 22 | 4155429 | Предохранительный клапан | 1 |
| 23 | J900650 | Болт | 4 |
| 24 | A590906 | Пружинная шайба | 4 |
| 26 | 4155431 | Клапан | 1 |
| 28 | A590906 | Пружинная шайба | 2 |
| 29 | J900840 | Болт | 2 |
| 30 | 3028795 | Блок | 1 |
| 31 | J901055 | Болт | 2 |
| 32 | A590910 | Пружинная шайба | 2 |
| 35 | 4155430 | Запорный клапан | 1 |
| 36 | 4014495 замена: 4132836 | Обратный клапан | 1 |
| 36 | 4132836 | Обратный клапан | 1 |
| 38 | 3019581 | Блок | 1 |
| 39 | J901255 | Болт | 2 |
| 40 | A590912 | Пружинная шайба | 2 |
| 43 | 4112300 | Угловой штуцер | 6 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 94-1301 | Адаптер | 10 |
| 45 | 94-1401 | Угловой штуцер | 4 |
| 46 | 94-1701 | Адаптер | 3 |
| 47 | 94-0660 | Тройник | 1 |
| 48 | 94-2011 | Пробка | 2 |
| 49 | 94-1608 | Переходник | 2 |
| 51 | 94-1303 | Адаптер | 2 |
| 52 | 94-1403 | Угловой штуцер | 3 |
| 55 | 4131532 | Шланг | 3 |
| 56 | 4131533 | Шланг | 1 |
| 57 | 4131534 | Шланг | 2 |
| 58 | 4131535 | Шланг | 1 |
| 59 | 4131536 | Шланг | 1 |
| 60 | 4131537 | Шланг | 1 |
| 61 | 4071350 | Протектер шланг | 2 |
| 62 | 4129749 | Нейлоновый шланг | 2 |
| 67 | 9715846 | Трубка | 2 |
| 68 | 9715847 | Трубка | 1 |
| 69 | 4078856 | Хомут трубки | 2 |
| 70 | 4053594 | Хомут трубки | 1 |
| 71 | J901020 | Болт | 2 |
| 72 | J901040 | Болт | 1 |
| 73 | A590910 | Пружинная шайба | 3 |
| 75 | 4131494 | Крышка | 2 |
| 76 | J901255 | Болт | 8 |
| 77 | A590912 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
