Гидрораспределитель — HITACHI UH501

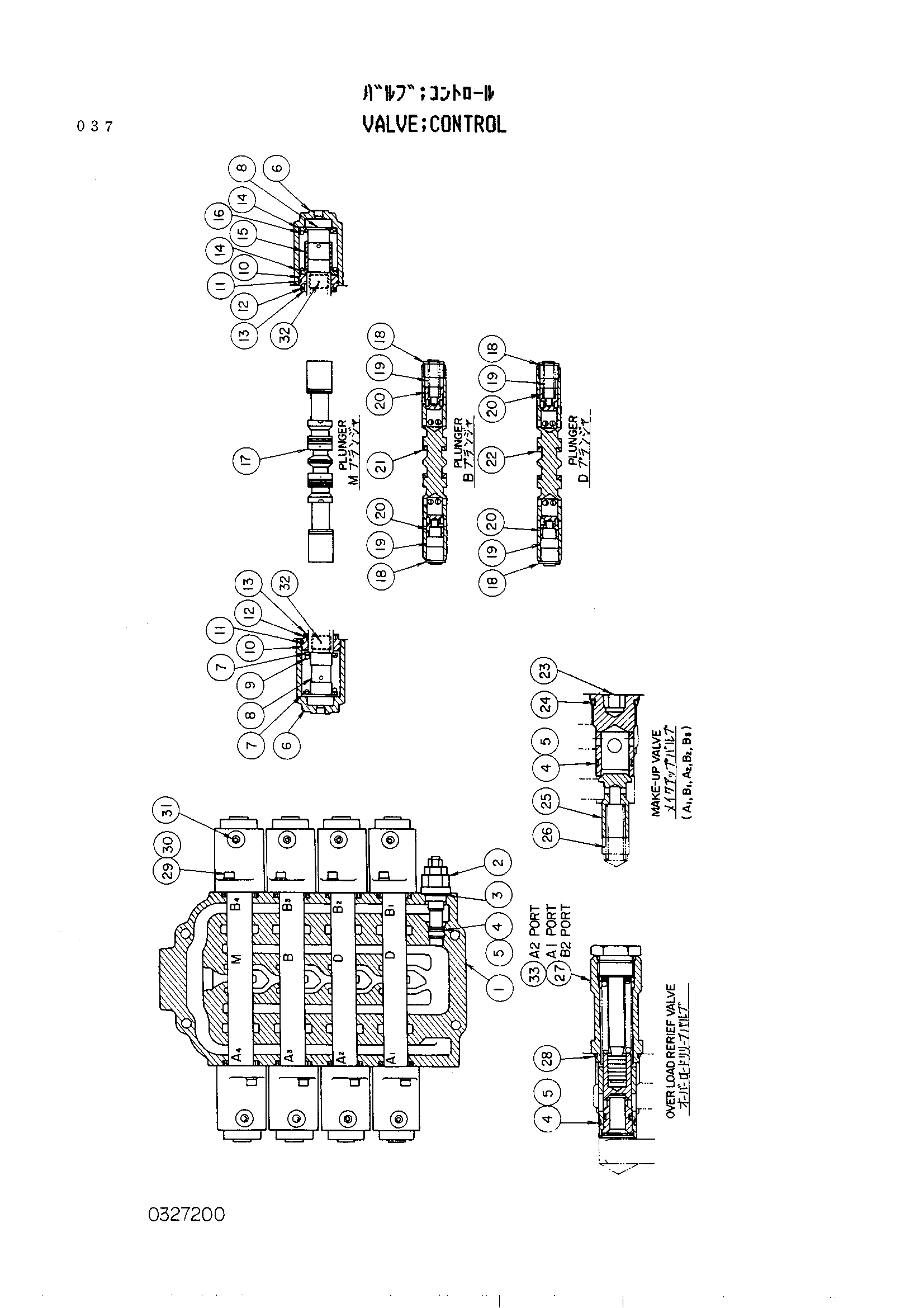

Заводская схема «Гидрораспределитель» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4202308 | Гидрораспределитель | 1 | |
| 2 | 4164961 | Предохранительный клапан | 1 |
| 3 | 0135403 | Уплотнительное кольцо | 1 |
| 4 | 0135402 | Уплотнительное кольцо | 8 |
| 5 | 0135426 | Опорное кольцо | 8 |
| 6 | 0242901 | Крышка | 8 |
| 7 | 0242902 | Направляющая | 8 |
| 8 | 0242903 | Колпачок | 8 |
| 9 | 0242904 | Пружина | 4 |
| 10 | 0242905 | Сиденье пластина | 8 |
| 11 | A810070 | Уплотнительное кольцо | 8 |
| 12 | A810060 | Уплотнительное кольцо | 8 |
| 14 | 0242906 | Направляющая | 8 |
| 15 | 0242907 | Проставка | 4 |
| 16 | 0242908 | Пружина | 4 |
| 18 | 0242909 | Уплотнительное кольцо | 6 |
| 19 | 0242910 | Пружина | 6 |
| 20 | 0242911 | Проверка | 6 |
| 23 | 0242912 | Сиденье | 5 |
| 24 | 0242913 | Уплотнительное кольцо | 5 |
| 25 | 0242914 | Проверка | 5 |
| 26 | 0242915 | Пружина | 5 |
| 27 | 4164960 | Предохранительный клапан | 2 |
| 28 | 0142018 | Уплотнительное кольцо | 2 |
| 29 | 0242916 | Болт | 16 |
| 30 | 0166631 | Пружинная шайба | 16 |
| 31 | 0135425 | Пробка | 8 |
| 32 | 0189803 замена: 94-2012 | Кхип | 8 |
| 33 | 4164993 | Предохранительный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
