Управление двигателем <экскаватор> — HITACHI UH501

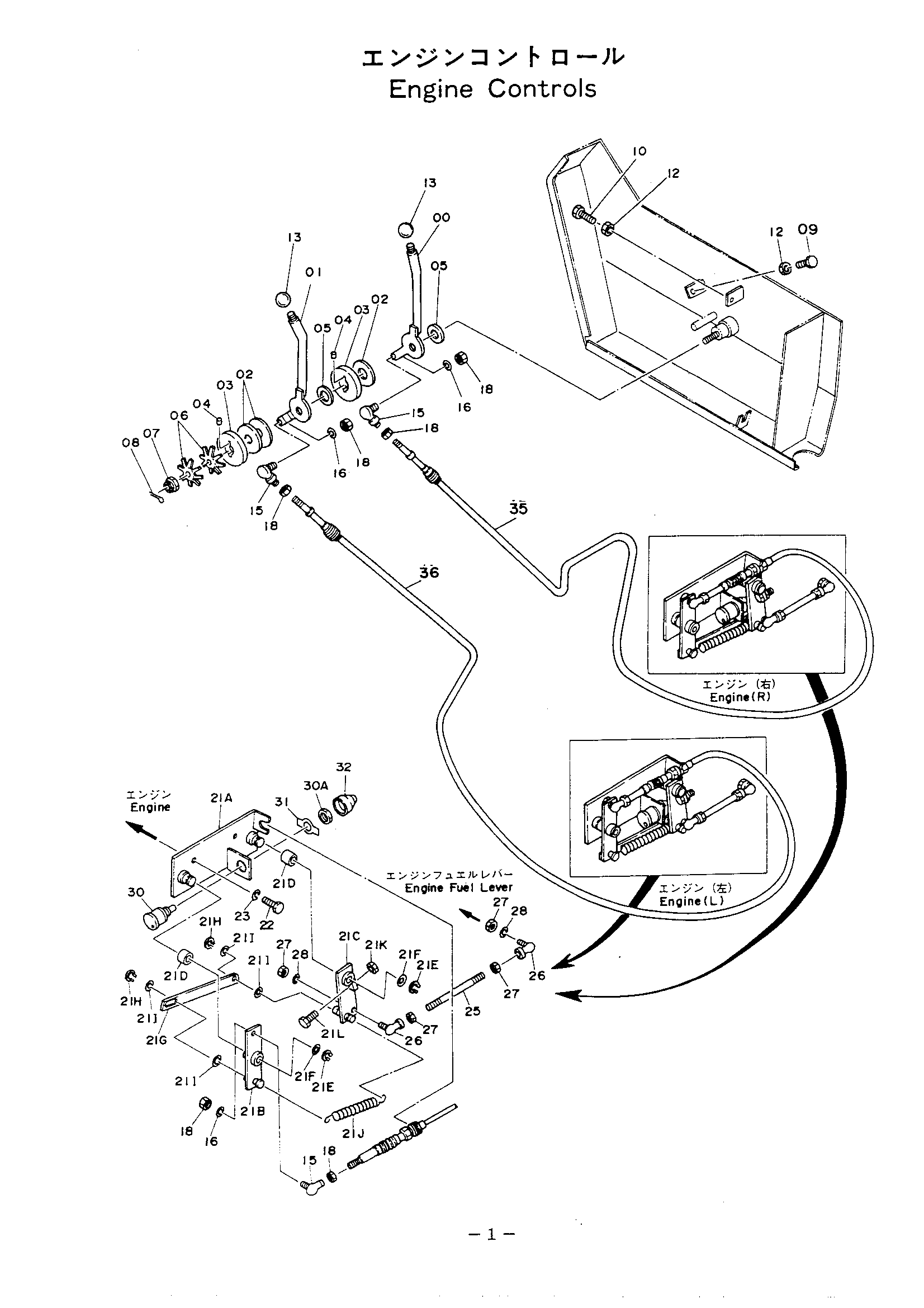

Заводская схема «Управление двигателем <экскаватор>» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8023799 | Рычаг | 1 |
| 01 | 8023798 | Рычаг | 1 |
| 02 | 428770 | Диск | 3 |
| 03 | 4122115 | Шайба | 2 |
| 04 | 4005495 | Пружинный штифт | 2 |
| 05 | A590124 | Шайба | 2 |
| 06 | 4502974 | Пружина флусх | 2 |
| 07 | M631619 | Корончатая гайка | 1 |
| 08 | A764032 | Шплинт | 1 |
| 09 | J901050 | Болт | 2 |
| 10 | J901040 | Болт | 2 |
| 12 | J950010 | Гайка | 4 |
| 13 | 4117705 | Рукоятка | 2 |
| 15 | 4056016 | Шарнир | 4 |
| 16 | A590905 | Пружинная шайба | 4 |
| 18 | M500504 | Гайка | 8 |
| 21A | 8033406 | Кронштейн | 1 |
| 21A-L | 9068653 | Рычаг в сборе | 2 |
| 21B | 8032515 | Рычаг | 1 |
| 21C | 8032516 | Рычаг | 1 |
| 21D | 4173387 | Втулка | 2 |
| 21E | 991337 | Стопорное кольцо | 2 |
| 21F | A590114 | Шайба | 2 |
| 21G | 4177460 | Шток | 1 |
| 21H | 991336 | Кольцо фиксатор | 2 |
| 21I | A590112 | Шайба | 4 |
| 21J | 4177432 | Пружина растяжения | 1 |
| 21K | 4122395 | Гайка | 1 |
| 21L | 4179041 | Механизм натяжения | 1 |
| 22 | J901040 | Болт | 4 |
| 23 | A590910 | Пружинная шайба | 4 |
| 25 | 4177596 | Шток | 2 |
| 26 | 4056017 | Шарнир | 4 |
| 27 | M500605 | Гайка | 8 |
| 28 | A590906 | Пружинная шайба | 4 |
| 30 | 4169379 | Гидроцилиндр | 2 |
| 30A | 4200170 | Гайка | 1 |
| 31 | 4192422 | Шайба тонгуе | 2 |
| 32 | 4181724 | Колпачок | 2 |
| 35 | 4206173 | Трос управления | 1 |
| 36 | 4206172 | Трос управления | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
