Пилотные гидролинии (2)<экскаватор> — HITACHI UH501

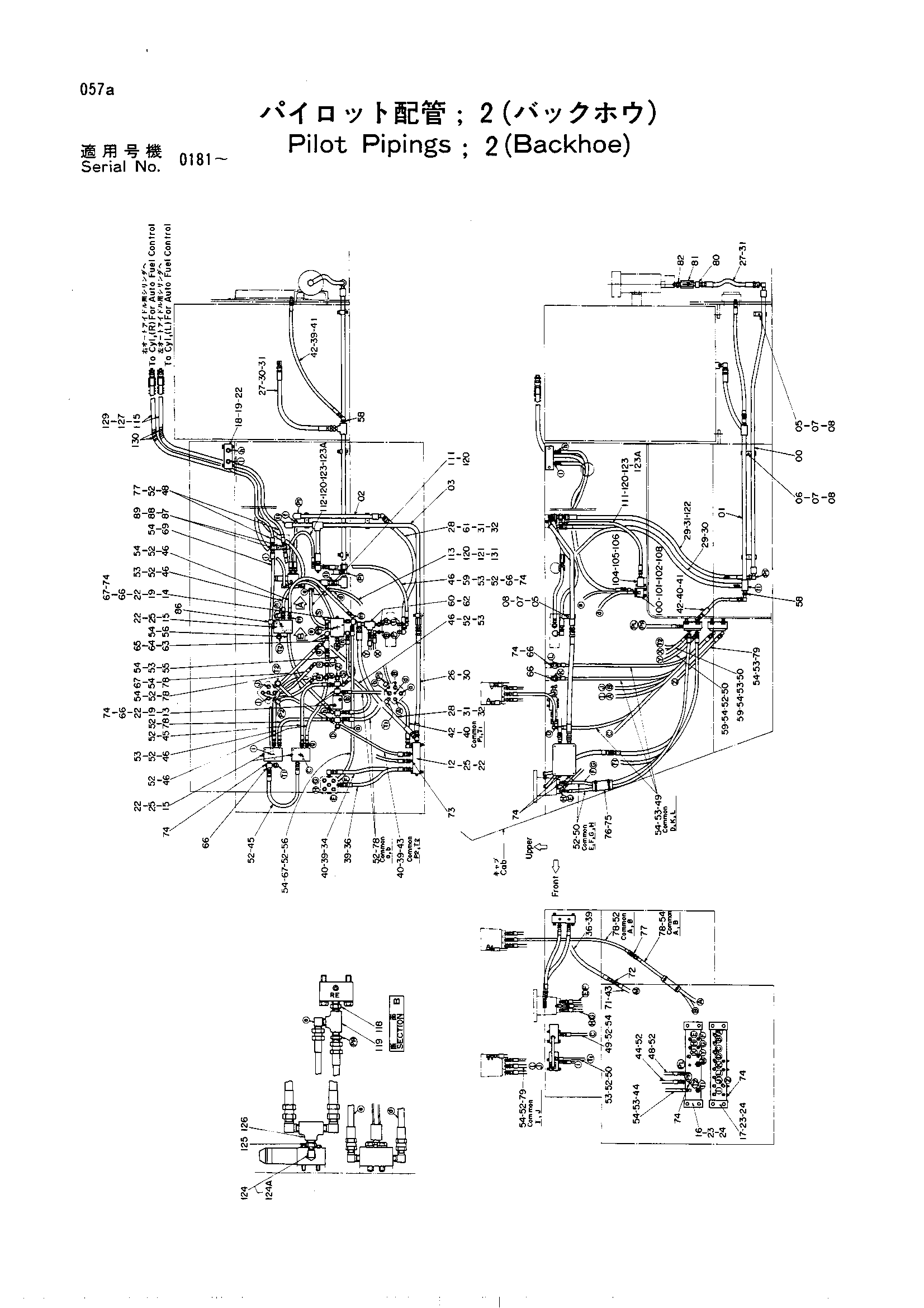

Заводская схема «Пилотные гидролинии (2)<экскаватор>» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9715804	Трубка	1
01	9716565	Трубка	1
02	9717910	Трубка	1
03	8026447	Трубка	1
05	4053594	Хомут трубки	2
06	4053593	Хомут трубки	4
07	J901045	Болт	6
08	A590910	Пружинная шайба	6
12	4119007	Блок	1
13	9021845	Челночный клапан	1
14	4087145	Челночный клапан	1
15	9402950	Клапан	3
16	8023741	Коллектор	1
17	8023740	Коллектор	1
18	4156050	Блок	1
19	J901055	Болт	6
22	A590910	Пружинная шайба	16
23	A590912	Пружинная шайба	8
24	J901222	Болт	8
25	J901060	Болт	10
26	4067526	Шланг	1
27	4085229	Шланг	2
28	4138010	Шланг	2
29	4154605	Шланг	2
30	94-1303	Адаптер	5
31	94-1403	Угловой штуцер	5
32	94-1503	Угловой штуцер	2
34	4124806	Нейлоновый шланг	1
36	4124807	Нейлоновый шланг	2
39	94-1302	Адаптер	7
40	94-1402	Угловой штуцер	8
41	94-1502	Угловой штуцер	2
42	4129762	Нейлоновый шланг	4
43	4123226	Нейлоновый шланг	3
44	4509866	Нейлоновый шланг	2
45	4111501	Нейлоновый шланг	2
46	4129748	Нейлоновый шланг	6
48	4509858	Шланг	3
49	4043584	Нейлоновый шланг	4
50	4098903	Нейлоновый шланг	7
52	94-1301	Адаптер	42
53	94-1401	Угловой штуцер	12
54	94-1501	Угловой штуцер	20
55	4098901	Нейлоновый шланг	1
56	4098902	Нейлоновый шланг	2
58	94-1602	Переходник	2
59	94-1608	Переходник	4
60	94-1703	Адаптер	1
61	94-0632	Угловой штуцер	1
62	94-0662	Тройник	1
63	94-1701	Адаптер	1
64	94-0630	Угловой штуцер	1
65	94-0660	Тройник	1
66	4092415	Адаптер	10
67	4015427	Адаптер	4
69	4124787	Нейлоновый шланг	1
71	4144089	Адаптер	1
72	4151182	Адаптер	1
73	94-2023	Пробка	1
74	94-2022	Пробка	25
75	4155962	Резиновая прокладка	6
76	4055312	Ленточный зажим	12
77	4151181	Адаптер	4
78	4129749	Нейлоновый шланг	10
79	4141034	Нейлоновый шланг	3
80	4143916	Адаптер	1
81	9034570	Обратный клапан	1
82	94-1703	Адаптер	1
86	4190261	Зажим	2
87	4190277	Зажим	2
88	J901016	Болт	1
89	A590910	Пружинная шайба	1
100	9021845	Челночный клапан	1
101	J901055	Болт	2
102	A590910	Пружинная шайба	2
104	4168805	Электромагнитный клапан	1
105	J900650	Болт	2
106	A590906	Пружинная шайба	2
108	4172566	Датчик давления	1
111	4124783	Нейлоновый шланг	2
112	4129749	Нейлоновый шланг	1
113	4098903	Нейлоновый шланг	1
115	4192016	Шланг	2
118	94-1701	Адаптер	1
119	94-0660	Тройник	1
120	94-1401	Угловой штуцер	5
121	94-1301	Адаптер	1
122	4143916	Адаптер	1
123	4042030	Адаптер	2
123A	957366	Уплотнительное кольцо	1
124	4174585	Угловой штуцер	1
124A	957366	Уплотнительное кольцо	1
125	94-1601	Переходник	1
126	94-0661	Тройник	1
127	94-1402	Угловой штуцер	2
129	4144089	Адаптер	2
130	4149557	Защитный кожух	1
131	4015427	Адаптер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
