Рычаг управления <экскаватор> — HITACHI UH501

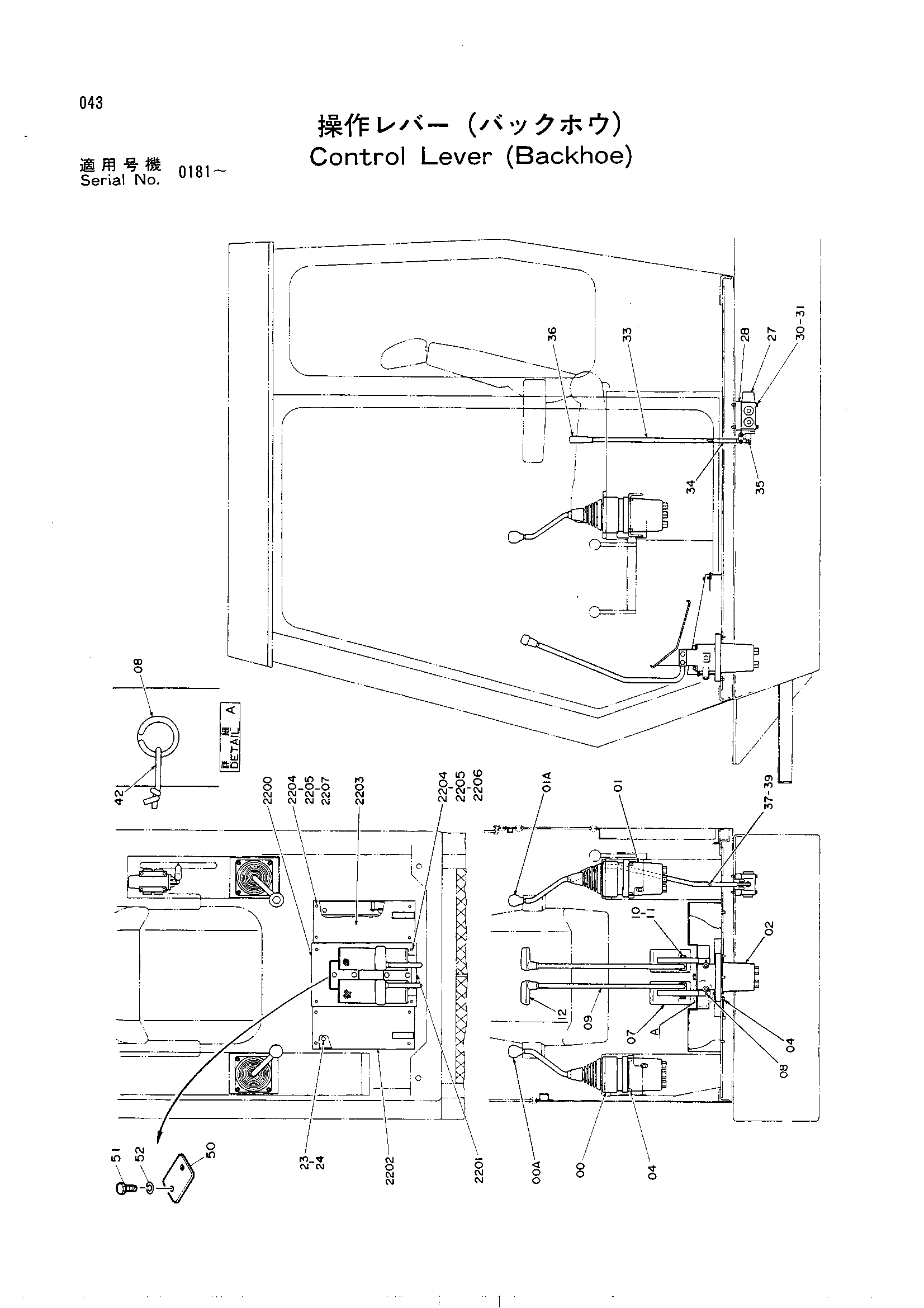

Заводская схема «Рычаг управления <экскаватор>» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9059513 | Пилотный клапан | 1 |
| 00A | 411704 | Рукоятка | 1 |
| 00A | 4117704 | Рукоятка | 1 |
| 01 | 9059512 | Пилотный клапан | 1 |
| 01A | 4181088 | Рукоятка | 1 |
| 02 | 9052064 | Пилотный клапан | 1 |
| 04 | M340825 | Болт с внутренним шестигранником | 12 |
| 07 | 8028520 | Педаль | 2 |
| 08 | 4033504 | Пин.спринг | 2 |
| 09 | 8031684 | Рычаг | 2 |
| 10 | J901040 | Болт | 4 |
| 11 | A590910 | Пружинная шайба | 4 |
| 12 | 4122423 | Рукоятка | 2 |
| 2200 | 7013987 | Подставка для ног | 1 |
| 2200 | 9054084 | Опора | 1 |
| 2201 | 3028982 | Крышка | 1 |
| 2202 | 3028983 | Крышка (правый) | 1 |
| 2203 | 3028984 | Крышка (левый) | 1 |
| 2204 | J900614 | Болт | 15 |
| 2205 | A590906 | Пружинная шайба | 15 |
| 2206 | A590106 | Плоская шайба | 4 |
| 2207 | 4144838 | Шайба | 11 |
| 23 | J901025 | Болт | 4 |
| 24 | A590910 | Пружинная шайба | 4 |
| 27 | 4161829 | Клапан | 1 |
| 28 | 4155001 | Проставка | 2 |
| 30 | J900690 | Болт | 4 |
| 31 | A590906 | Пружинная шайба | 4 |
| 33 | 4156678 | Рычаг | 1 |
| 34 | 4156679 | Штанга | 1 |
| 35 | 959504 | Пружинный штифт | 1 |
| 36 | 4122424 | Рукоятка | 1 |
| 37 | 959504 | Пружинный штифт | 1 |
| 39 | 4183195 | Провод | 1 |
| 42 | 4183195 | Провод | 2 |
| 50 | 4167302 | Пластина (экскаватор) | 1 |
| 51 | J900614 | Болт (экскаватор) | 2 |
| 52 | A590906 | Шайба пружина (экскаватор) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
