Гидролинии рабочего оборудования (стандарт стрела) — HITACHI UH501

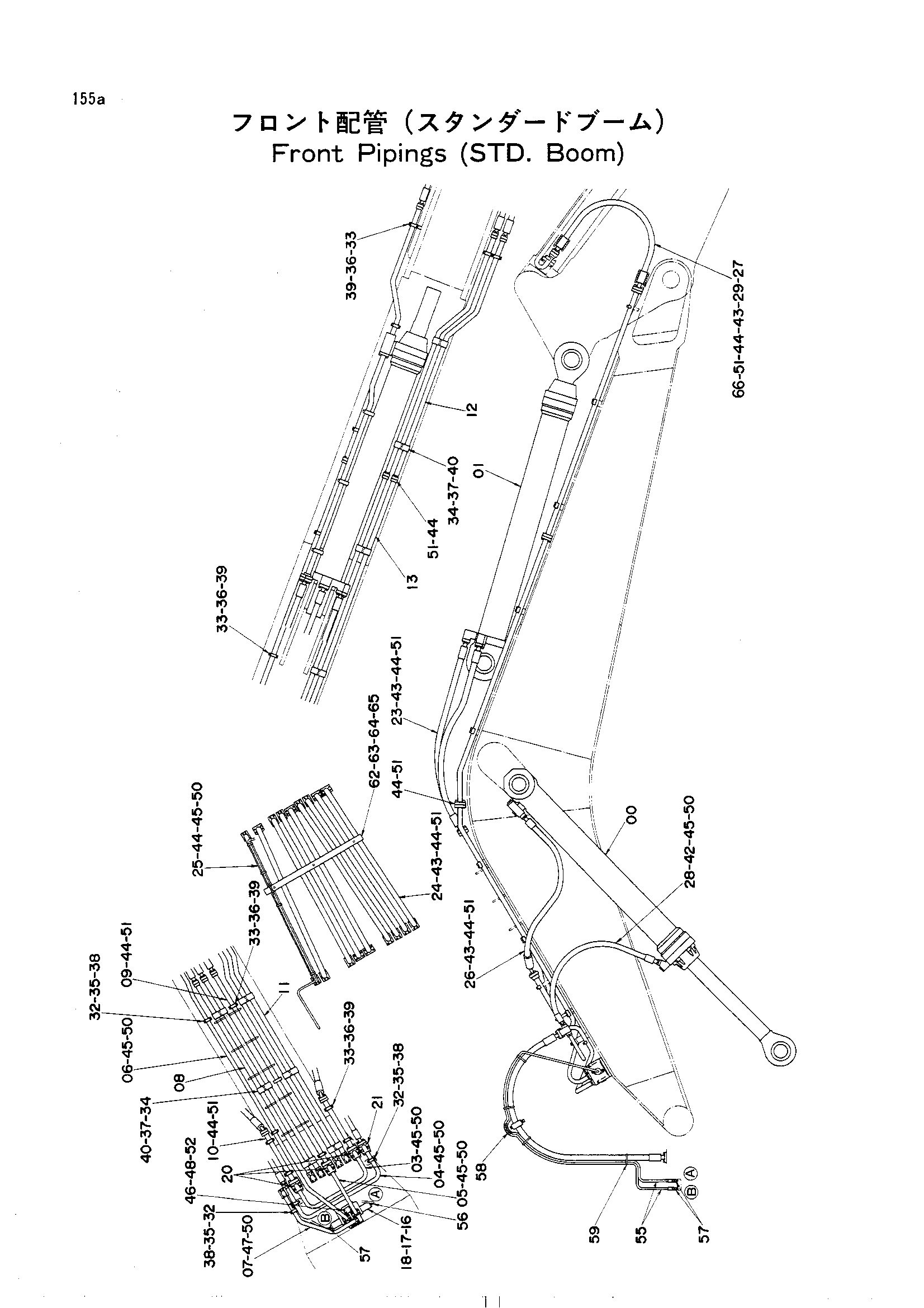

Заводская схема «Гидролинии рабочего оборудования (стандарт стрела)» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4157139	Гидроцилиндр стрелы	2
01	4165449	Гидроцилиндр: рукоять	1
03	8024783	Трубка	1
04	8024784	Трубка	1
05	8024785	Трубка	1
06	8024786	Трубка	1
07	8024787	Трубка	1
08	8024788	Трубка	2
09	8024789	Трубка	1
10	8026380	Трубка	2
11	8024791	Трубка	2
12	8024792	Трубка	3
13	8024793	Трубка	3
16	4115927	Гидрораспределитель	1
17	J901211	Болт	3
18	A590912	Пружинная шайба	3
20	3023286	Блок	3
21	3025126	Блок	1
23	4136487	Шланг	3
24	4130700	Шланг	8
25	4130699	Шланг	1
26	4130701	Шланг	2
27	4136487 замена: 4180330	Шланг	3
27	4180330 замена: 4229868	Шланг	3
27	4229868	Шланг	3
28	4130697	Шланг	2
29	4136690	Защита шланга	3
32	4118860	Хомут трубки	5
33	4118861	Хомут трубки	14
34	4118858	Хомут трубки	10
35	J901270	Болт	10
36	J901280	Болт	28
37	J901480	Болт	20
38	D46612	Стопорная шайба	5
39	X4848	Шайба	14
40	4096893	Стопорная пластина	10
42	4089703	Разъёмный фланец	12
43	4075854	Разъёмный фланец	64
44	4510169	Уплотнительное кольцо	41
45	4508805	Уплотнительное кольцо	12
46	4508805	Уплотнительное кольцо	1
46	A811040 замена: 4508805	Уплотнительное кольцо	1
47	A811050	Уплотнительное кольцо	1
48	4118188	Крышка	1
50	M341445	Болт с внутренним шестигранником	52
51	M341650	Болт	164
52	M341440	Болт с внутренним шестигранником	4
55	4136911 замена: 4136911	Шланг	2
55	4154688	Шланг	2
56	94-1402	Угловой штуцер	1
57	94-1302	Адаптер	3
58	4044420	Защитный кожух	1
59	4121859	Ленточный зажим	8
62	3030558	Хомут	2
63	J901210	Болт	3
64	J950012	Гайка	6
65	449490	Шайба	6
66	4504491	Хомут шланга	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
