Кабина — HITACHI UH501

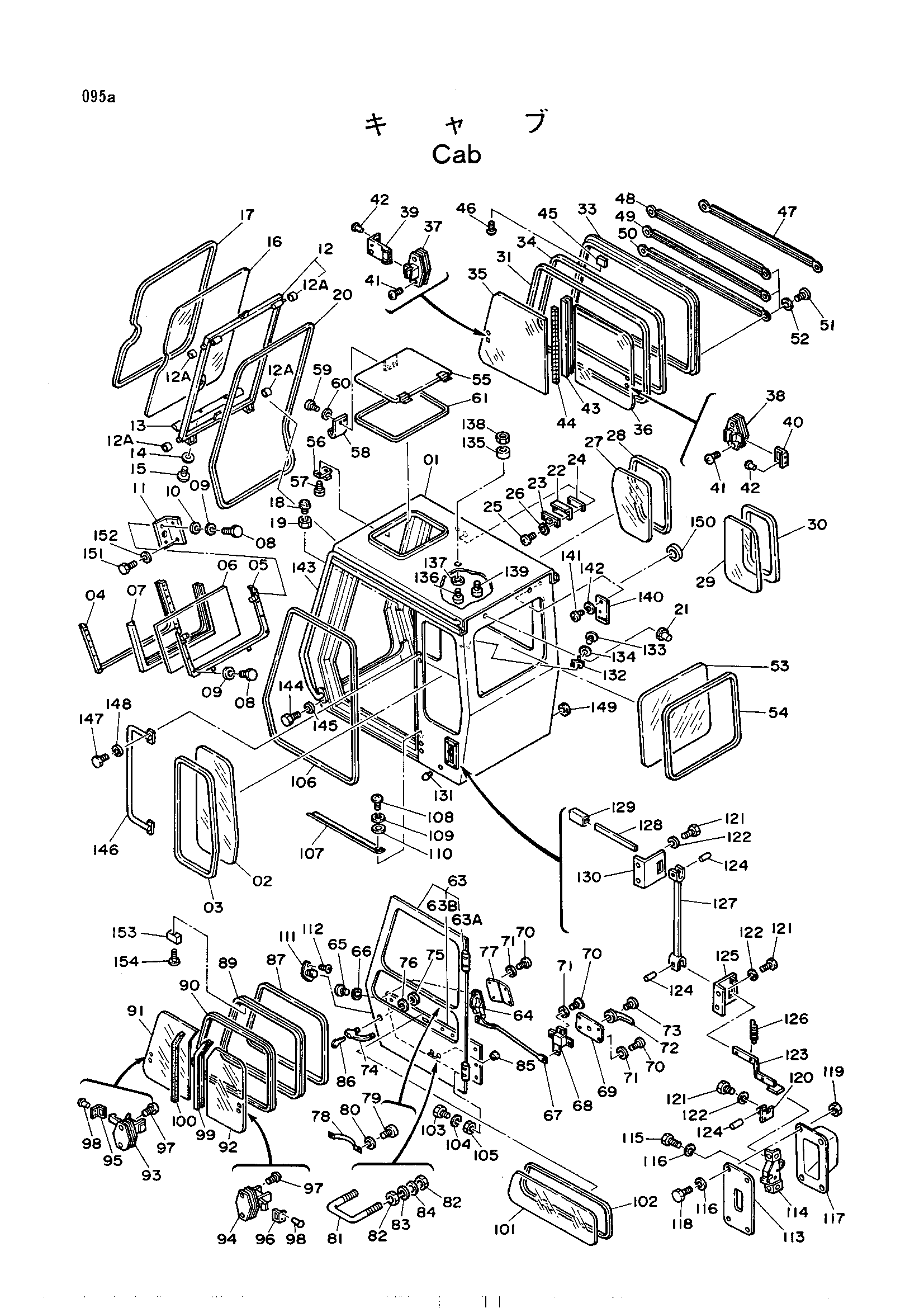

Заводская схема «Кабина» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4155415 замена: 4193154	Кабина в сборе	1
	4155415	Кабина в сборе	1
	4155415	Кабина в сборе	1
	4155415	Кабина в сборе	1
	4160578	Окно в сборе	1
	4160578	Окно в сборе	1
	4160578	Окно в сборе	1
	4160578	Окно в сборе	1
	4160584	Дверь в сборе	1
	4160584	Дверь в сборе	1
	4160584	Дверь в сборе	1
	4160584	Дверь в сборе	1
	4160586	Окно в сборе	1
	4160586	Окно в сборе	1
	4160586	Окно в сборе	1
	4160586	Окно в сборе	1
	4193154	Кабина в сборе	1
	4193154	Кабина в сборе	1
	4193154	Кабина в сборе	1
	4193154	Кабина в сборе	1
	4195792	Окно в сборе	1
	4195792	Окно в сборе	1
	4195792	Окно в сборе	1
	4195792	Окно в сборе	1
	4195920	Дверь в сборе	1
	4195920	Дверь в сборе	1
	4195920	Дверь в сборе	1
	4195920	Дверь в сборе	1
	4195921	Окно в сборе	1
	4195921	Окно в сборе	1
	4195921	Окно в сборе	1
	4195921	Окно в сборе	1
01	4160574 замена: 4195922	Кабина	1
01	4160574	Кабина	1
01	4160574	Кабина	1
01	4160574	Кабина	1
01	4195922	Кабина	1
01	4195922	Кабина	1
01	4195922	Кабина	1
01	4195922	Кабина	1
02	4158441	Стекло	1
02	4158441	Стекло	1
02	4158441	Стекло	1
02	4158441	Стекло	1
02	4195931	Стекло	1
02	4195931	Стекло	1
02	4195931	Стекло	1
02	4195931	Стекло	1
03	4091399	Резиновый .H	1
04	4158442	Рама	1
05	4160575	Рама	1
06	4158444	Стекло	1
07	4158445	Резиновая прокладка	1
08	M200614	Болт	10
09	A590906	Пружинная шайба	10
10	A590106	Плоская шайба	4
11	4160576	Держатель	1
12	4160577	Рама	1
12A	4183703	Ролик	4
13	4158447	Резиновая прокладка	1
14	A590103	Шайба	4
15	4138159	Винт	4
16	4158448	Стекло	1
17	4105785	Резиновый H	1
18	4147883	Ограничитель	2
19	M501006	Гайка	2
20	4128462	Резиновая прокладка	1
21	4125389	Ограничитель	2
22	4158468	Крышка	2
23	4158469	Ограничитель	2
24	4158470	Проставка	2
25	M200818	Болт	4
26	A590908	Пружинная шайба	4
27	4158449	Стекло	1
27	4158449	Стекло	1
27	4158449	Стекло	1
27	4158449	Стекло	1
27	4195930	Стекло	1
27	4195930	Стекло	1
27	4195930	Стекло	1
27	4195930	Стекло	1
28	4084366	Резиновый H	1
29	4158450	Стекло	1
29	4158450	Стекло	1
29	4158450	Стекло	1
29	4158450	Стекло	1
29	4195928	Стекло	1
29	4195928	Стекло	1
29	4195928	Стекло	1
29	4195928	Стекло	1
30	4084366	Резиновый H	1
31	4105788	Резиновый H	1
33	4160579	Рамка окна	1
34	4160580	Стекло RUN	2
35	4160592	Стекло	1
35	4160592	Стекло	1
35	4160592	Стекло	1
35	4160592	Стекло	1
35	4195926	Стекло	1
35	4195926	Стекло	1
35	4195926	Стекло	1
35	4195926	Стекло	1
36	4160593	Стекло	1
36	4160593	Стекло	1
36	4160593	Стекло	1
36	4160593	Стекло	1
36	4195924	Стекло	1
36	4195924	Стекло	1
36	4195924	Стекло	1
36	4195924	Стекло	1
37	4084264	Замок	1
38	4084265	Замок	1
39	4088998	Защёлка	1
40	4084267	Защёлка	1
41	M470416	Винт	4
42	4091422	Винт	4
43	4160581	Рамка окна	1
44	4160582	Веатхер стрип	1
45	4125399	Ограничитель	1
46	M470316	Винт	2
47	4160583	Защитный кожух	1
48	4085496	Защитный кожух	1
49	4085497	Защитный кожух	1
50	4085498	Защитный кожух	1
51	M200813	Болт	8
52	A590908	Пружинная шайба	8
53	4160594	Стекло	1
53	4160594	Стекло	1
53	4160594	Стекло	1
53	4160594	Стекло	1
53	4195927	Стекло	1
53	4195927	Стекло	1
53	4195927	Стекло	1
53	4195927	Стекло	1
54	4091399	Х-руббер	1
55	4125395	Крышка	1
56	4084437	Замок	1
57	M470410	Винт	2
58	4213967	Замок	1
59	M430408	Винт	2
60	A590904	Пружинная шайба	2
61	4125396	Резиновая прокладка	1
61	4213968	Резиновая прокладка	1
63	1485460	Дверь	1
63A	4093295	Петля	2
63B	4188527	Трим накладка	1
64	4128454	Замок двери	1
65	M430610	Винт	3
66	A590906	Пружинная шайба	3
67	4147903	Шток	1
68	4128455	Рычаг	1
69	4147904	Крышка	1
70	M430510	Винт	11
71	A590905	Пружинная шайба	11
72	4128460	Рукоятка	1
73	M470513	Винт	1
74	4128457	Рукоятка наружный	1
74	4177190	Рукоятка наружный	1
75	M500807	Гайка	2
76	A590908	Пружинная шайба	2
77	4158461	Крышка	1
78	4089005	Рукоятка	2
79	M430530	Винт	8
80	A590905	Пружинная шайба	8
81	4128461	U-образный болт	1
82	M501008	Гайка	4
83	A590910	Пружинная шайба	4
84	A590110	Плоская шайба	4
85	4084302	Резиновая прокладка	2
86	971306	Шпонка	1
87	4105784	Резиновый H	1
89	4160582	Рамка окна	1
90	4160587	Стекло RUN	2
91	4160595	Стекло	1
91	4160595	Стекло	1
91	4160595	Стекло	1
91	4160595	Стекло	1
91	4195923	Стекло	1
91	4195923	Стекло	1
91	4195923	Стекло	1
91	4195923	Стекло	1
92	4160596	Стекло	1
92	4160596	Стекло	1
92	4160596	Стекло	1
92	4160596	Стекло	1
92	4195925	Стекло	1
92	4195925	Стекло	1
92	4195925	Стекло	1
92	4195925	Стекло	1
93	4084264	Замок	1
94	4084265	Замок	1
95	4088998	Защёлка	1
96	4084267	Защёлка	1
97	M470416	Винт	4
98	4091422	Заклёпка	4
99	4160588	Рамка окна	1
100	4160589	Ветхер стрип	1
101	4158463	Стекло	1
101	4158463	Стекло	1
101	4158463	Стекло	1
101	4158463	Стекло	1
101	4158463	Стекло	1
101	4195929	Стекло	1
101	4195929	Стекло	1
101	4195929	Стекло	1
102	4503184	Резиновый H	1
103	M111025	Болт	6
104	A590910	Пружинная шайба	6
105	M501008	Гайка	6
106	4128462	Резиновая прокладка	1
107	4158464	Защитный кожух	1
108	M430610	Винт	2
109	A590906	Пружинная шайба	2
110	A590106	Плоская шайба	2
111	4128473	Страикер	1
112	4141747	Винт	2
113	4115206	Кронштейн	1
114	4113118	Замок	1
115	M200814	Болт	2
116	A590908	Пружинная шайба	6
117	4102259	Крышка	1
118	M200825	Болт	4
119	M500807	Гайка	4
120	4089007	Кронштейн	1
121	M200816	Болт	8
122	A590908	Пружинная шайба	8
123	4158465	Рычаг	1
124	4089009	Палец	4
125	4125397	Направляющая	1
126	4125398	Пружина	1
127	4158466	Шток	1
128	4158467	Рычаг	1
129	4089012	Колпачок	1
130	4160590	Направляющая	1
131	4040730	Ограничитель	2
132	4147924	Крюк	1
133	M430510	Винт	2
134	A590905	Пружинная шайба	2
135	485013	Амортизатор	1
136	4101515	Винт	1
137	4101517	Шайба	5
138	4101518	Гайка	1
139	4101516	Винт	4
140	4158471	Пластина	1
141	M430513	Винт	2
142	A590905	Пружинная шайба	2
143	4128472	Ханд рале	1
144	M200825	Болт	6
145	A590908	Пружинная шайба	6
146	4160591	Ханд рале	1
147	M111016	Болт	4
148	A590910	Пружинная шайба	4
149	4147922	Резиновая втулка	5
150	4038616	Резиновая прокладка	3
151	M200814	Болт	4
152	A590908	Пружинная шайба	4
153	4125399	Ограничитель	1
154	M470316	Винт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
