Ковш (4.7)(укороченный стрела) — HITACHI UH501

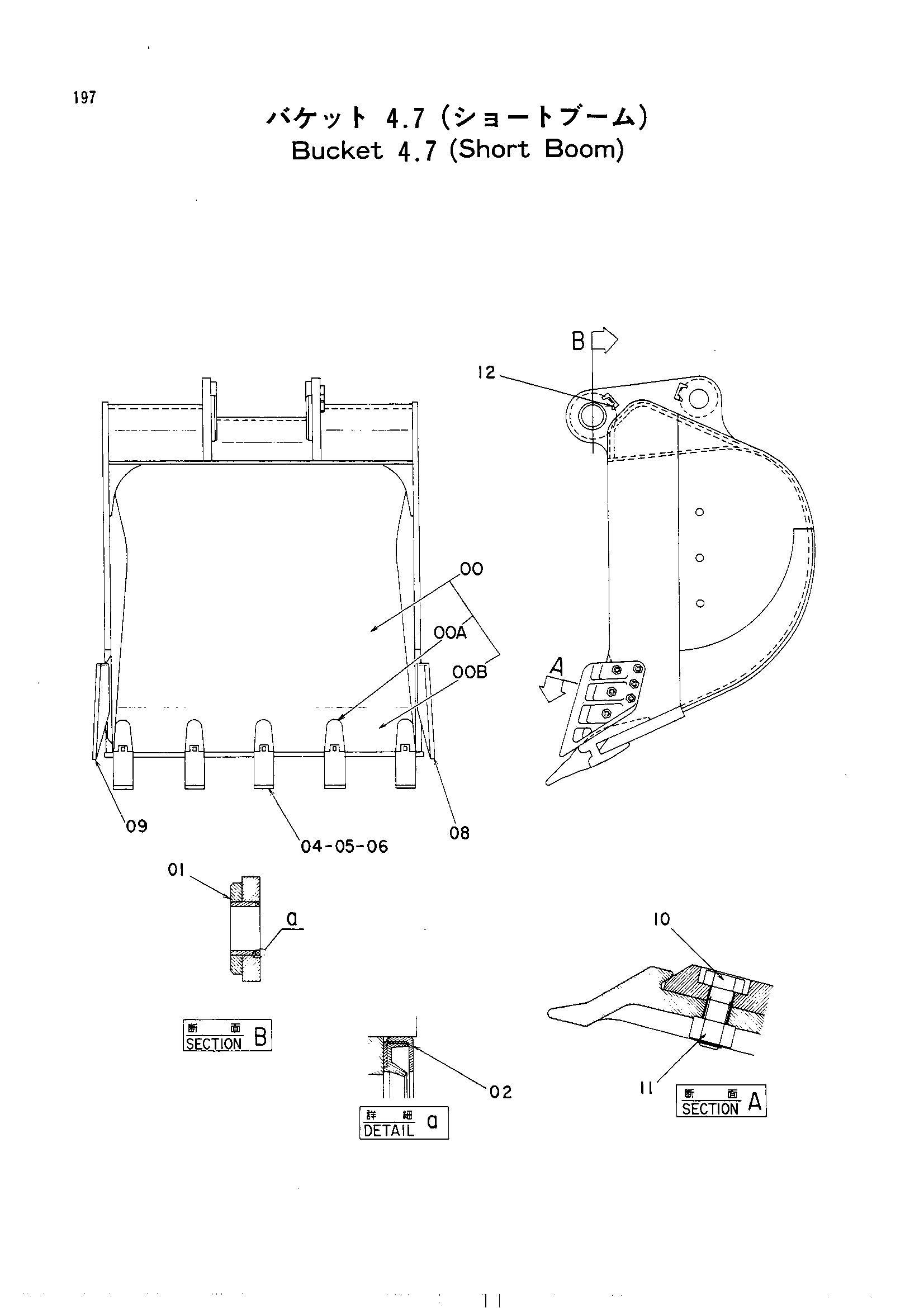

Заводская схема «Ковш (4.7)(укороченный стрела)» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9059352 | Ковш 4.7 в сборе | 1 | |
| 00 | 6007016 | Ковш обратная лопата | 1 |
| 00A | 4134873 замена: 4192585 | Адаптер зуба | 5 |
| 00A | 4192585 | Адаптер зуба | 5 |
| 00B | 4179224 | Пластина | 1 |
| 01 | 4136526 | Втулка | 2 |
| 02 | 4129736 | Пылезащитное уплотнение | 2 |
| 04 | 4130932 | Коронка зуба | 5 |
| 05 | 4129726 | Резиновый фиксатор | 5 |
| 06 | 4129728 | Стопорный палец | 5 |
| 08 | 2013454 | Резец(правый) | 1 |
| 09 | 2013453 | Резец(левый) | 1 |
| 10 | M123080 | Болт | 12 |
| 11 | 4118947 | Гайка | 12 |
| 12 | 4136626 | Ограничитель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
