Пилотные гидролинии (2)<погрузчик> — HITACHI UH501

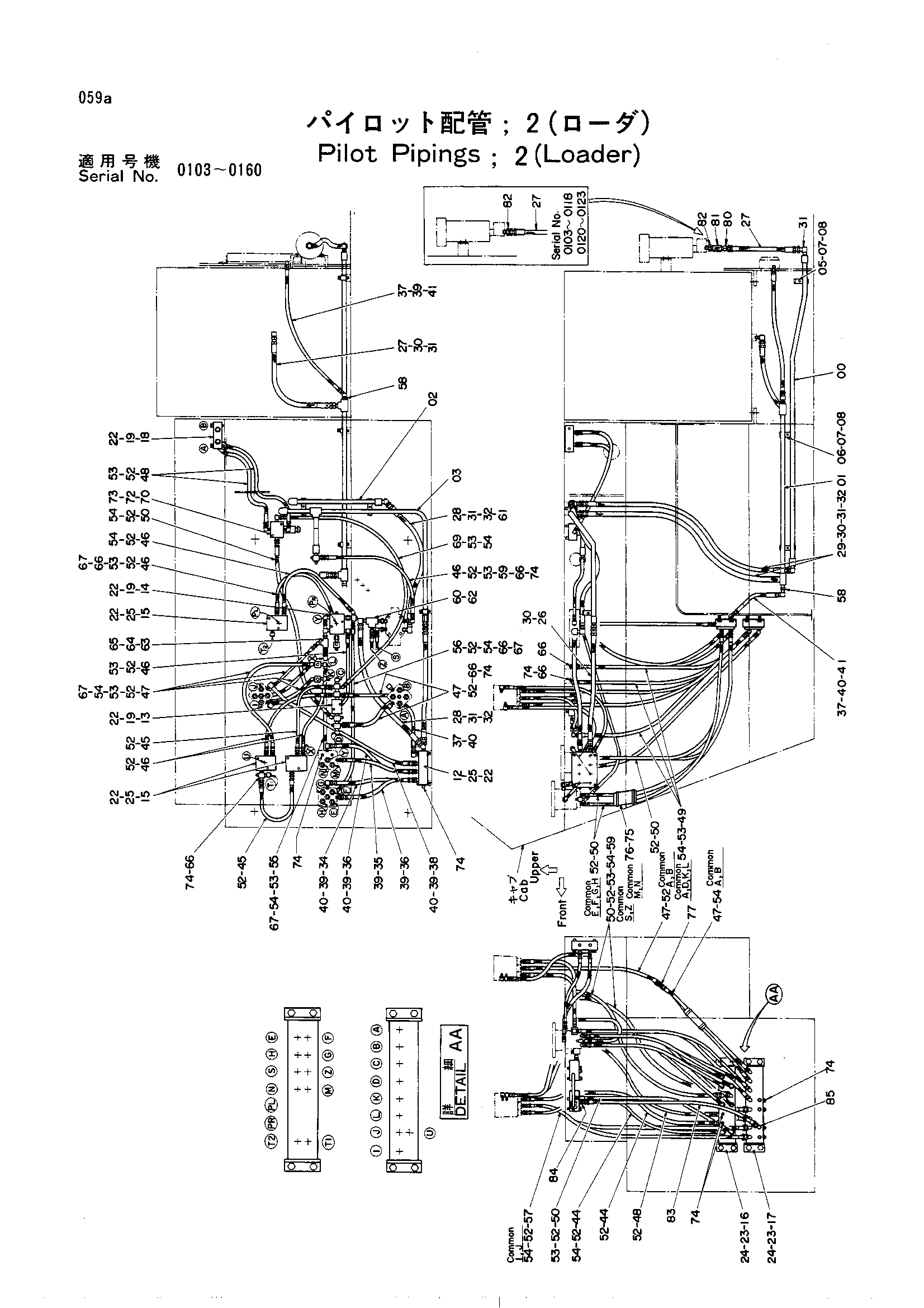

Заводская схема «Пилотные гидролинии (2)<погрузчик>» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9715804	Трубка	1
01	9716565	Трубка	1
02	9717910	Трубка	1
03	8026447	Трубка	1
05	4053594	Хомут трубки	2
06	4053593	Хомут трубки	4
07	J901045	Болт	6
08	A590910	Пружинная шайба	6
12	4119007	Блок	1
13	9021845	Челночный клапан	1
14	4087145	Челночный клапан	1
15	9402950	Клапан	3
16	8023741	Коллектор	1
17	8023740	Коллектор	1
18	4156050	Блок	1
19	J901055	Болт	6
22	A590910	Пружинная шайба	16
23	A590912	Пружинная шайба	8
24	J901222	Болт	8
25	J901060	Болт	10
26	4067526	Шланг	1
26	4085229	Шланг	1
27	4085229	Шланг	2
28	4022638	Шланг	2
29	4154605	Шланг	2
30	94-1303	Адаптер	5
31	94-1403	Угловой штуцер	5
32	94-1503	Адаптер	3
34	4124806	Нейлоновый шланг	1
35	4124804	Нейлоновый шланг	1
36	4124807	Нейлоновый шланг	2
37	4123224	Нейлоновый шланг	4
37	4129762	Нейлоновый шланг	4
38	4123226	Нейлоновый шланг	2
38	4131541	Нейлоновый шланг	2
39	94-1302	Адаптер	9
40	94-1402	Угловой штуцер	9
41	94-1502	Угловой штуцер	2
44	4509866	Нейлоновый шланг	2
45	4111501	Нейлоновый шланг	2
46	4129748	Нейлоновый шланг	6
47	4098900	Нейлоновый шланг	10
47	4129749	Нейлоновый шланг	10
48	4509858	Нейлоновый шланг	3
49	4043584	Нейлоновый шланг	4
50	4098903	Нейлоновый шланг	10
52	94-1301	Адаптер	48
53	94-1401	Угловой штуцер	14
54	94-1501	Угловой штуцер	18
55	4098901	Нейлоновый шланг	1
56	4098902	Нейлоновый шланг	1
57	4141034	Нейлоновый шланг	2
57	4147582	Нейлоновый шланг	2
58	94-1602	Переходник	2
59	94-1608	Переходник	4
60	94-1703	Адаптер	1
61	94-0632	Угловой штуцер	1
62	94-0662	Тройник	1
63	94-1701	Адаптер	1
64	94-0630	Угловой штуцер	1
65	94-0660	Тройник	1
66	4092415	Адаптер	10
67	4015427	Адаптер	5
69	4098902	Нейлоновый шланг	1
69	4124787	Нейлоновый шланг	1
70	3023458	Блок	1
72	4143949	Электромагнитный клапан	1
73	M341045	Болт с внутренним шестигранником	2
74	94-2022	Пробка	23
75	4155962	Резиновая прокладка	6
76	4055312	Зажим	12
77	4151181	Адаптер	2
80	4143916	Адаптер	1
80	4143916	Адаптер	1
81	9034570	Обратный клапан	1
81	9034570	Обратный клапан	1
82	94-1303	Адаптер	1
82	94-1303	Адаптер	1
82	94-1703	Адаптер	1
82	94-1703	Адаптер	1
83	4098903	Нейлоновый шланг	1
83	4141034	Нейлоновый шланг	1
84	94-1301	Адаптер	1
84	94-1501	Угловой штуцер	1
85	94-1501	Угловой штуцер	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
