Насос — HITACHI UH501

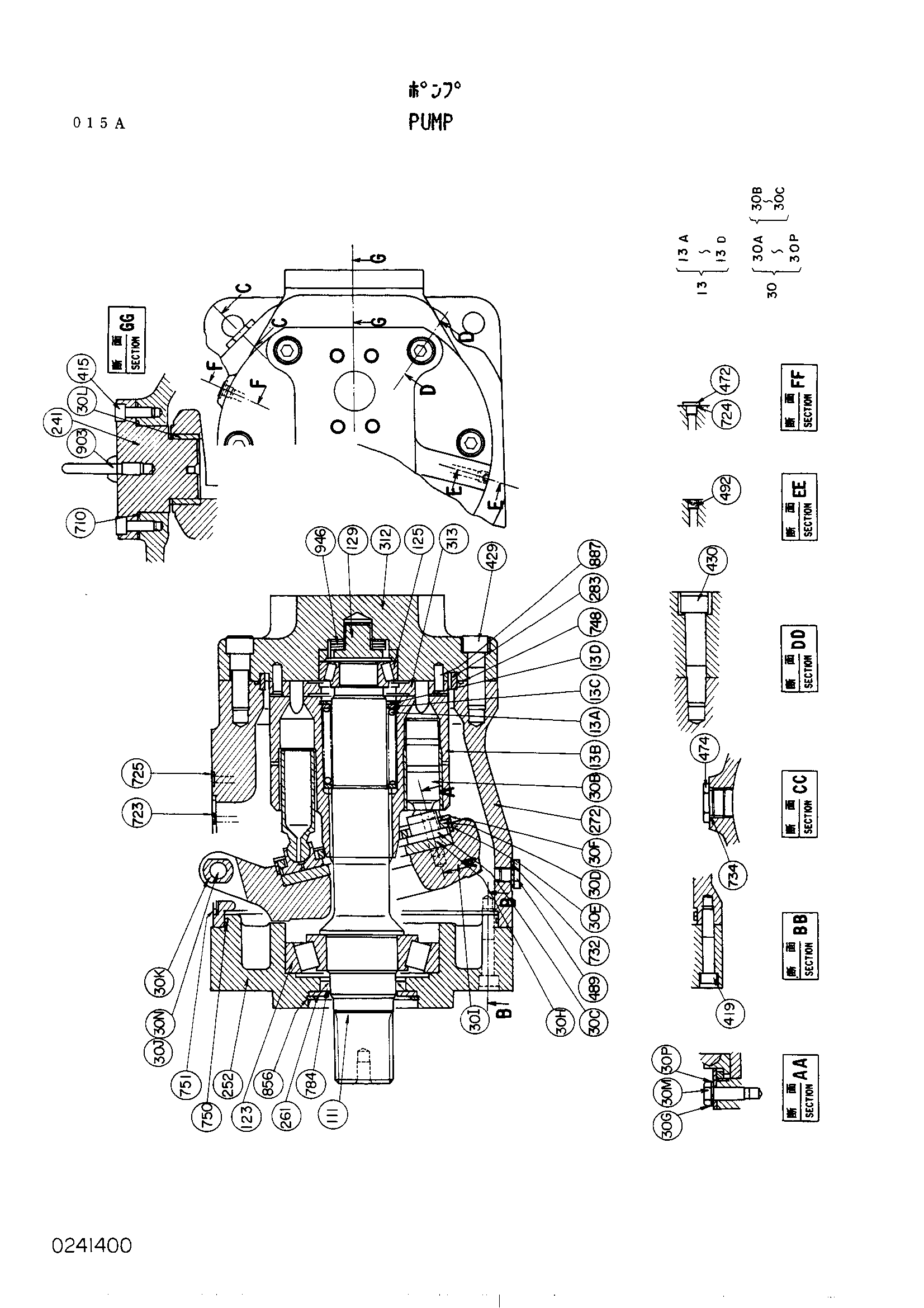

Заводская схема «Насос» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4164958 | Насос | 1 | |
| 13 | 0237801 замена: 4176706 | Гидроцилиндр. дополнительный | 1 |
| 13A | 0241401 | Пружина | 1 |
| 13B | 0241402 замена: 4177025 | Гидроцилиндр | 1 |
| 13C | 0241403 | Направляющая пружины | 2 |
| 13D | 0241404 замена: 991725 | Кольцо | 1 |
| 30 | 0237802 | Пластина дополнительный | 1 |
| 30A | 0241405 | Поршень-в сборе | 9 |
| 30D | 0232311 | Пластина | 1 |
| 30E | 0232312 | Втулка | 1 |
| 30F | 0232313 | Пластина | 2 |
| 30G | 0232314 | Регулировочная шайба | 1 |
| 30H | 0237821 | Пластина | 1 |
| 30I | 0232316 | Пластина | 1 |
| 30J | 0232317 | Палец | 1 |
| 30K | 0232318 | Кольцо | 1 |
| 30L | 0232319 | Втулка | 2 |
| 30M | 0237823 | Болт | 4 |
| 30N | 991339 | Стопорное кольцо | 1 |
| 30P | 0237822 | Шайба | 4 |
| 111 | 0237803 | Вал привод | 1 |
| 123 | 0237804 | Роликовый подшипник | 1 |
| 125 | 0237805 | Роликовый подшипник | 1 |
| 129 | 0237806 | Направляющая | 1 |
| 241 | 0237807 | Вал | 2 |
| 252 | 0237808 | Корпус | 1 |
| 261 | 0237809 | Крышка передний | 1 |
| 272 | 0237810 | Корпус насос | 1 |
| 283 | 0237811 | Кольцо | 1 |
| 312 | 0241406 | Крышка клапан | 1 |
| 313 | 0237813 | Пластина | 1 |
| 415 | 0131109 замена: M341025 | Болт | 8 |
| 419 | 0111530 | Болт с внутренним шестигранником | 8 |
| 429 | 0237814 | Болт с внутренним шестигранником | 2 |
| 430 | 0222814 | Болт с внутренним шестигранником | 4 |
| 472 | 0100041 | Пробка | 2 |
| 474 | 0175233 | Пробка | 2 |
| 489 | 0237815 | Пробка | 1 |
| 492 | 0102627 | Пробка | 1 |
| 710 | A811085 | Уплотнительное кольцо | 2 |
| 723 | 4506407 | Уплотнительное кольцо | 2 |
| 724 | 4506408 | Уплотнительное кольцо | 2 |
| 725 | 4506320 | Уплотнительное кольцо | 2 |
| 732 | 4506416 | Уплотнительное кольцо | 1 |
| 734 | 4506424 | Уплотнительное кольцо | 2 |
| 748 | 0237816 | Уплотнительное кольцо | 1 |
| 750 | 0237817 | Уплотнительное кольцо | 1 |
| 751 | 0100046 | Кольцо | 1 |
| 784 | 0237818 | Масляное уплотнение | 1 |
| 856 | 0237819 замена: 959502 | Кольцо | 1 |
| 887 | 0143510 | Палец | 2 |
| 903 | 0177612 | Болт проушина | 1 |
| 946 | 0237820 | Пружина диск | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
