Управление короб (правый) — HITACHI UH501

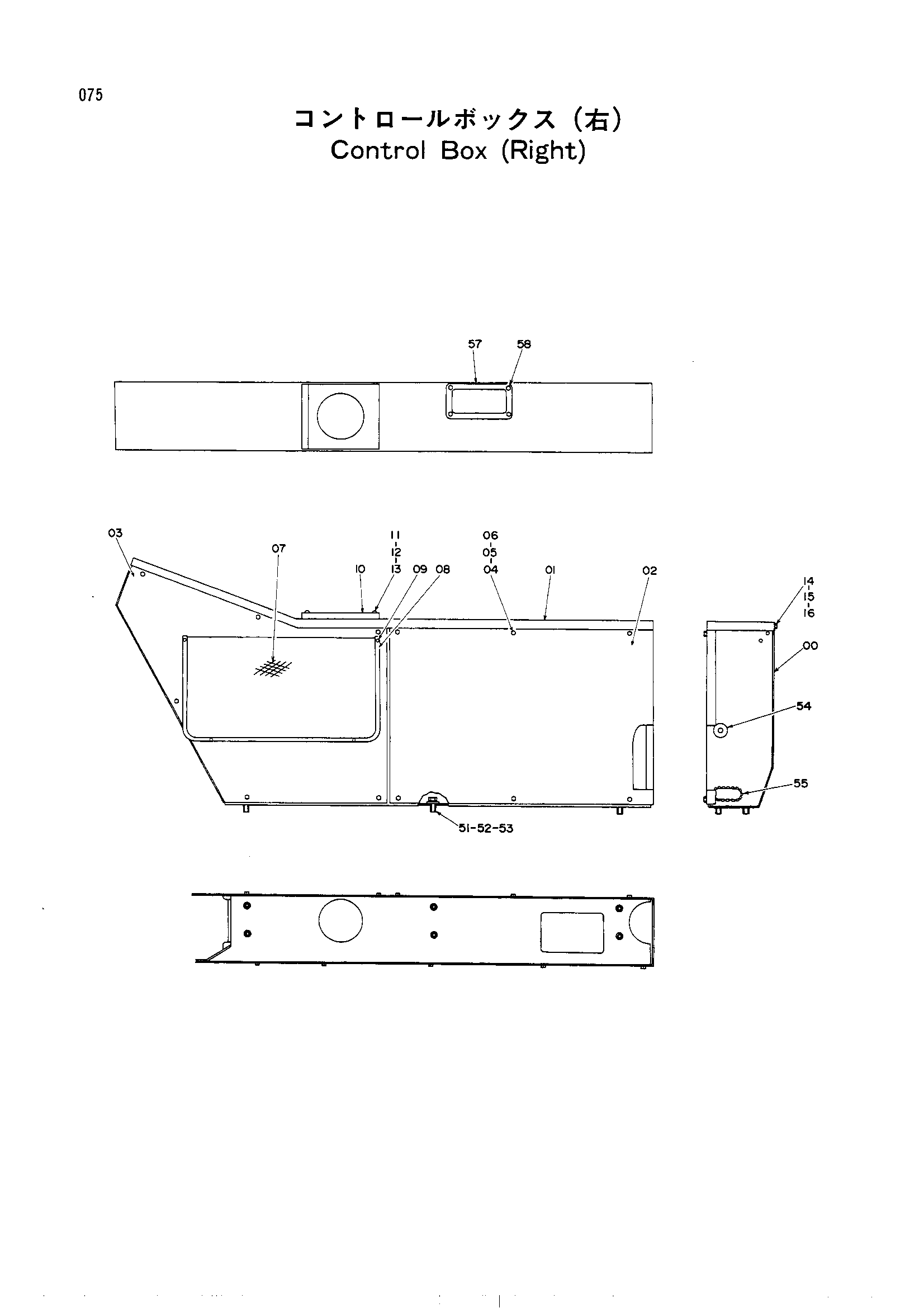

Заводская схема «Управление короб (правый)» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9053778 | Консоль (правый) | 1 | |
| 9069174 | Консоль (правый) | 1 | |
| 00 | 6006435 | Стойка | 1 |
| 01 | 6006434 | Панель | 1 |
| 01 | 6007964 | Панель | 1 |
| 02 | 2019754 | Крышка | 1 |
| 03 | 3028900 | Крышка | 1 |
| 04 | J900612 | Болт | 12 |
| 05 | A590906 | Пружинная шайба | 12 |
| 06 | A590106 | Плоская шайба | 12 |
| 07 | 4507582 | Поккет | 1 |
| 08 | 4507583 | Поккет направляющая | 1 |
| 09 | 4510986 | Винт | 4 |
| 10 | 3028708 | Крышка | 1 |
| 10 | 3031127 | Крышка | 1 |
| 11 | J850625 | Винт | 4 |
| 11 | J850650 | Винт | 4 |
| 12 | J251006 | Пружинная шайба | 4 |
| 13 | J250006 | Плоская шайба | 4 |
| 14 | J870612 | Болт | 6 |
| 15 | J251006 | Пружинная шайба | 6 |
| 16 | J250006 | Шайба | 6 |
| 51 | J901025 | Болт | 6 |
| 52 | A590910 | Пружинная шайба | 6 |
| 53 | A590110 | Шайба | 6 |
| 54 | 4001000 | Резиновая втулка | 1 |
| 55 | 4177451 | Защитный кожух | 1 |
| 55 | 94-2810 | Резиновая втулка | 1 |
| 57 | 3036131 | Информационная табличка | 1 |
| 58 | 4177660 | Зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
