Ходовой трубопроводы — HITACHI UH501

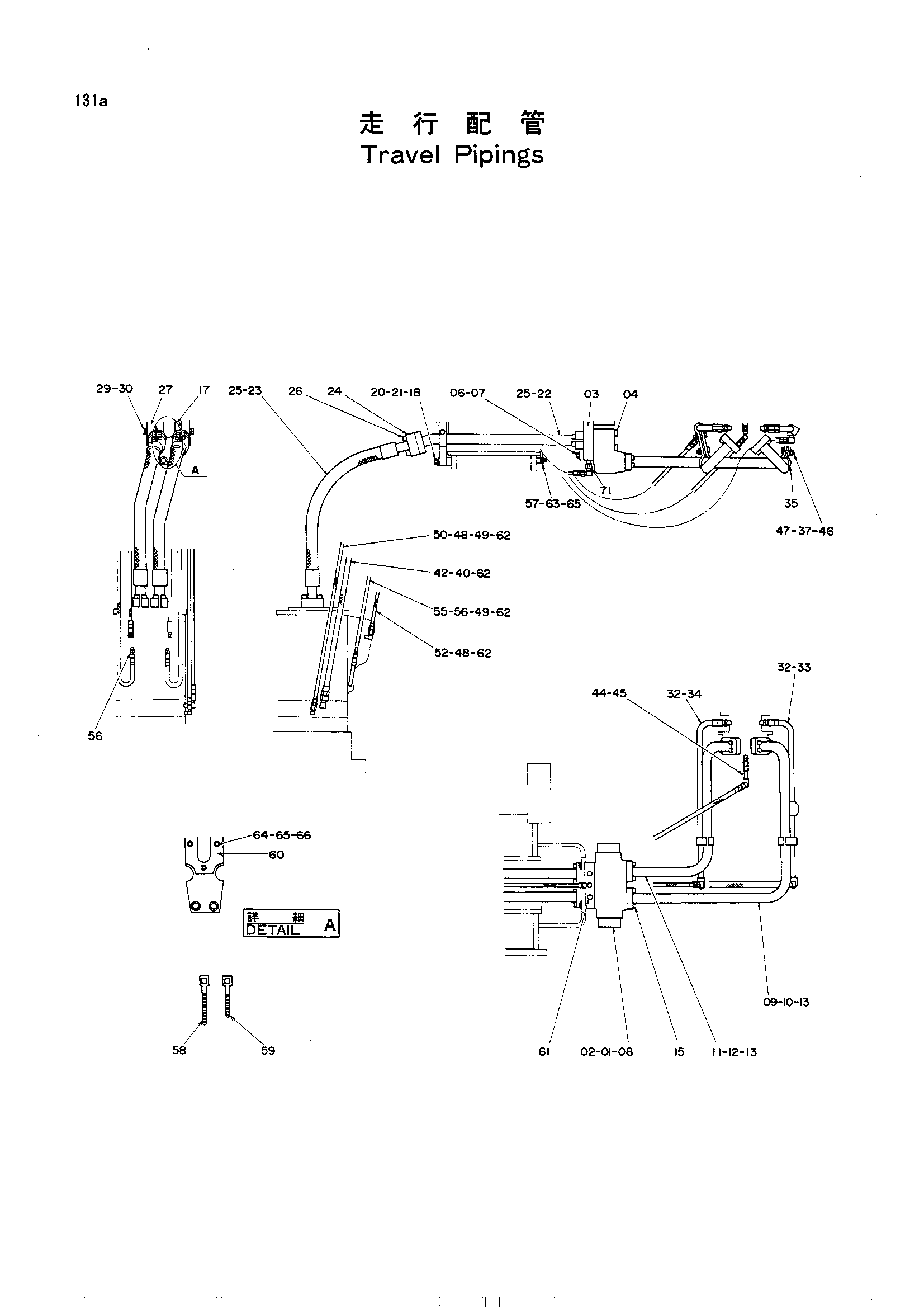

Заводская схема «Ходовой трубопроводы» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	A811045	Уплотнительное кольцо	4
02	4509180	Уплотнительное кольцо	2
03	3023657	Блок	1
04	M341601 замена: 341611	Болт с внутренним шестигранником	16
04	M341611	Болт с внутренним шестигранником	16
06	4086891	Шайба	4
07	J901240	Болт	4
08	9053120	Тормозной клапан	2
09	8023789	Трубка	1
10	8023790	Трубка	1
11	8023788	Трубка	1
12	8023787	Трубка	1
13	4508805	Уплотнительное кольцо	8
14	M341445	Болт	16
15	M341245	Болт с внутренним шестигранником	16
17	3023656	Кронштейн	1
18	4114404	Шайба	4
20	A590914	Пружинная шайба	4
21	J901455	Болт	4
22	8023791	Трубка	4
23	4131544 замена: 4223557	Шланг	4
23	4223557	Шланг (с защита)	4
24	4089703	Разъёмный фланец	24
25	4508805	Уплотнительное кольцо	12
26	M341445	Болт	48
27	4131492	Хомут трубки	2
29	A590914	Пружинная шайба	4
30	J901465	Болт	4
32	94-1303	Адаптер	2
33	9715844	Трубка	1
34	9715843	Трубка	1
35	4110324	Хомут трубки	4
37	A590912	Пружинная шайба	4
40	94-1403	Угловой штуцер	4
42	4119882 замена: 4119882	Шланг	2
42	4131529	Шланг	2
44	94-1301	Адаптер	1
45	9715845	Трубка	1
46	J955012	Гайка	4
47	J901240	Болт	4
48	94-1401	Угловой штуцер	6
49	94-1501	Угловой штуцер	4
50	4119228 замена: 4141945	Нейлоновый шланг	2
50	4141945	Нейлоновый шланг	2
52	4098847 замена: 4167031	Шланг	2
52	4167031	Шланг	2
55	4119228 замена: 4141945	Нейлоновый шланг	2
55	4124786 замена: 4119228	Нейлоновый шланг	2
55	4141945	Нейлоновый шланг	2
56	94-1301	Адаптер	2
57	4165135	Резиновая прокладка	2
58	4121859	Ленточный зажим	10
59	4055312	Зажим	10
60	4164539	Резиновая прокладка	2
61	446536	Пробка	4
62	4044420	Защитный кожух	8
63	J901025	Болт	4
64	J901060	Болт	4
65	A590110	Шайба	12
66	J950010	Гайка	4
71	4015427	Адаптер	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
