Топливные трубопроводы — HITACHI UH501

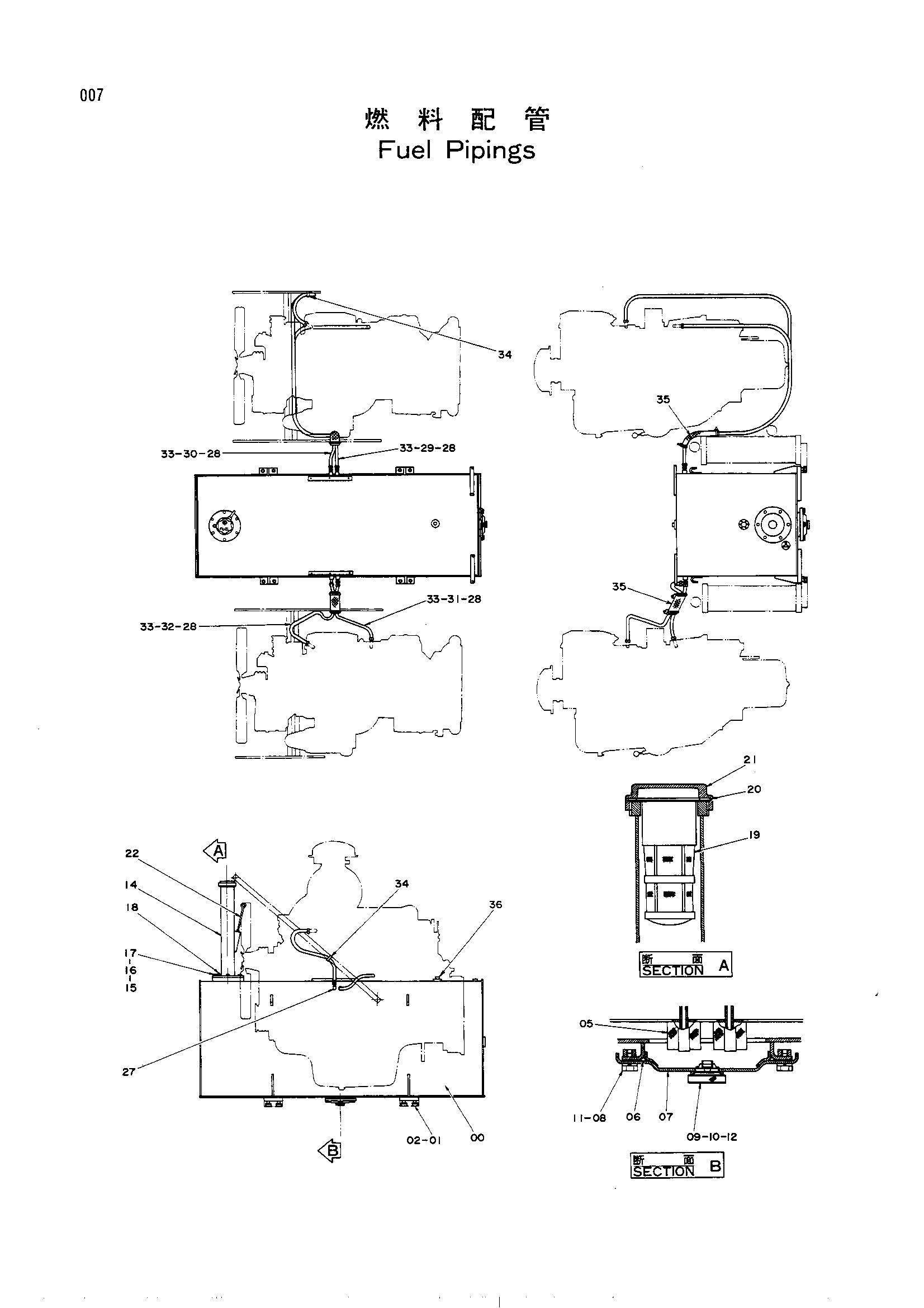

Заводская схема «Топливные трубопроводы» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6006440 | Топливный бак | 1 |
| 01 | M122050 | Болт | 8 |
| 02 | 4018545 | Шайба | 8 |
| 05 | 499682 | Фильтр | 2 |
| 06 | A810160 | Уплотнительное кольцо | 2 |
| 07 | 8025366 | Крышка | 2 |
| 08 | M111020 | Болт | 12 |
| 09 | 4136483 | Пробка дренажный | 2 |
| 10 | 453143 | Манжета резиновый | 2 |
| 11 | A590910 | Пружинная шайба | 12 |
| 12 | 985582 | Уплотнительное кольцо | 2 |
| 14 | 8021078 | Трубка | 1 |
| 15 | A810165 | Уплотнительное кольцо | 1 |
| 16 | M111025 | Болт | 6 |
| 17 | A590910 | Пружинная шайба | 6 |
| 18 | J75284 | Пробка | 1 |
| 19 | 4119304 | Сетчатый фильтр | 1 |
| 19 | 4119304 | Сетчатый фильтр | 1 |
| 19 | 4119304 | Сетчатый фильтр | 1 |
| 19 | 4188368 | Сетчатый фильтр | 1 |
| 19 | 4188368 | Сетчатый фильтр | 1 |
| 19 | 4188368 | Сетчатый фильтр | 1 |
| 20 | 4059616 | Манжета | 1 |
| 21 | 3502384 | Колпачок | 1 |
| 22 | 2015738 | Указатель уровня | 1 |
| 27 | 94-0646 | Угловой штуцер | 1 |
| 28 | 4055650 | Адаптер | 4 |
| 29 | 4119303 | Шланг | 1 |
| 30 | 4061408 | Шланг | 1 |
| 31 | 4061409 | Шланг | 1 |
| 32 | 4061410 | Шланг | 1 |
| 33 | 4514700 | Зажим шланг | 8 |
| 34 | 4055312 | Зажим | 4 |
| 35 | 4141494 | Буссхинг резиновый | 1 |
| 35 | 4141494 | Буссхинг резиновый | 1 |
| 36 | 94-2026 | Пробка | 1 |
| 36 | 94-2026 | Пробка | 1 |
| 36 | 94-2026 | Пробка | 1 |
| 36 | 94-2026 | Пробка | 1 |
| 36 | 94-2026 | Пробка | 1 |
| 36 | 94-2026 | Пробка | 1 |
| 36 | 94-2026 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
