Пилотный клапан — HITACHI UH501

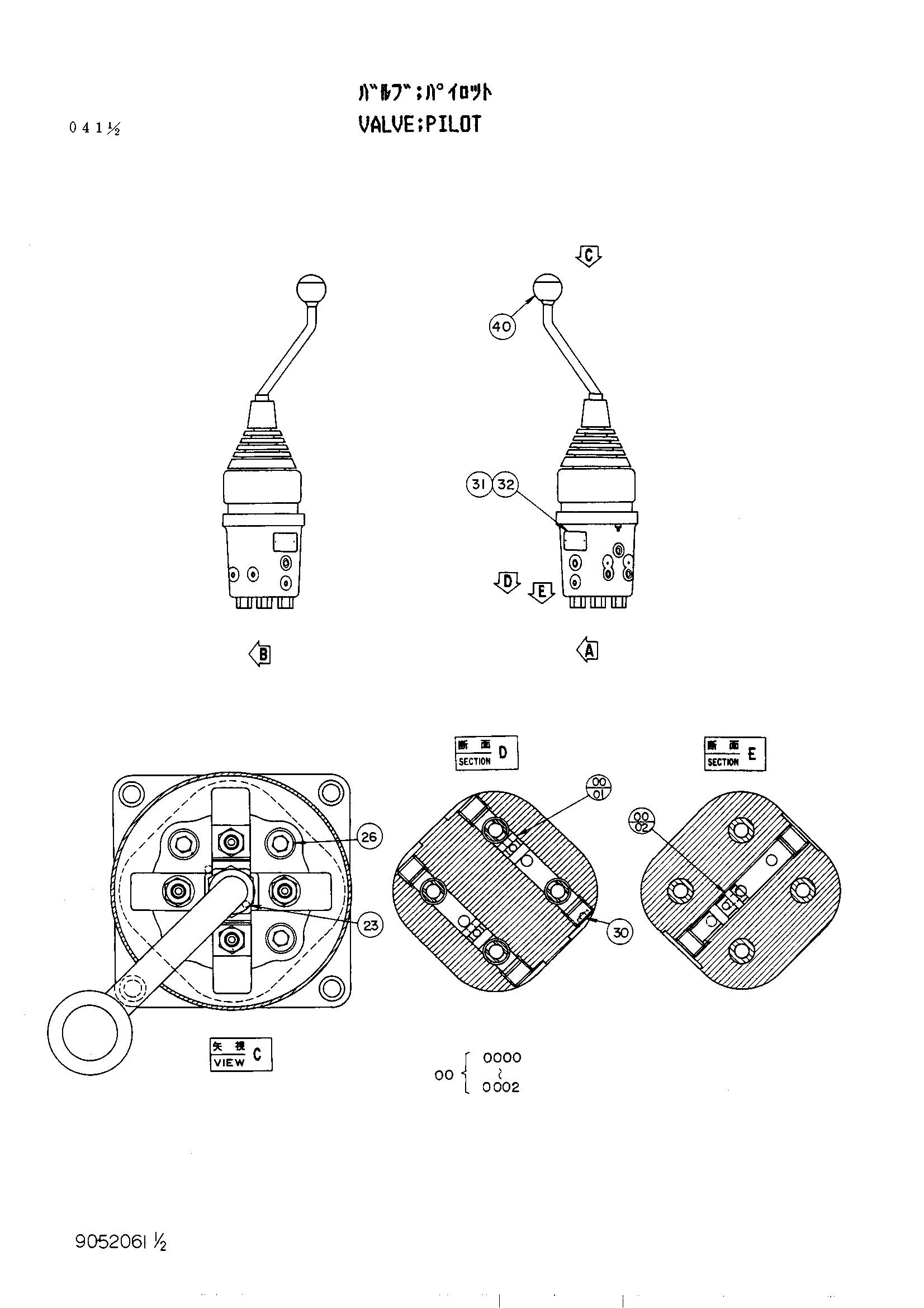

Заводская схема «Пилотный клапан» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9052061 | Пилотный клапан | 1 | |
| 00 | 9056958 | Корпус | 1 |
| 01 | 3021675 | Держатель | 1 |
| 02 | 4121693 | Разъём | 4 |
| 03 | 4506377 | Манжета | 4 |
| 04 | 955656 | Уплотнительное кольцо | 4 |
| 05 | 9042903 | Толкатель | 2 |
| 06 | 9041129 | Толкатель | 2 |
| 07 | 9048221 | Держатель | 2 |
| 08 | 9048377 | Держатель | 2 |
| 09 | 9049585 | Золотник | 4 |
| 10 | 4139695 | Пружина | 2 |
| 11 | 4139696 | Пружина | 2 |
| 12 | 4140533 | Пробка | 4 |
| 13 | 4509180 | Уплотнительное кольцо | 4 |
| 14 | 4122372 | Кулачок | 1 |
| 15 | 3026939 | Кулачок | 1 |
| 16 | 4122371 | Механизм натяжения | 2 |
| 17 | 4122370 | Механизм натяжения | 2 |
| 18 | 4122395 | Гайка | 4 |
| 19 | 8027867 | Рычаг | 1 |
| 20 | M581613 | Гайка винг | 1 |
| 22 | 3024032 | Защитный чехол | 1 |
| 23 | J400408 | Довел | 2 |
| 24 | 4127106 | Палец | 2 |
| 25 | 991334 | Кольцо фиксатор | 4 |
| 26 | M341028 | Болт с внутренним шестигранником | 4 |
| 27 | 4009412 | Шарик | 2 |
| 30 | 94-2011 | Пробка | 8 |
| 31 | 3006874 | Информационная табличка | 1 |
| 32 | M491832 | Винт | 2 |
| 40 | 4117704 | Рукоятка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
