Разгрузка гидроцилиндр <погрузчик> — HITACHI UH501

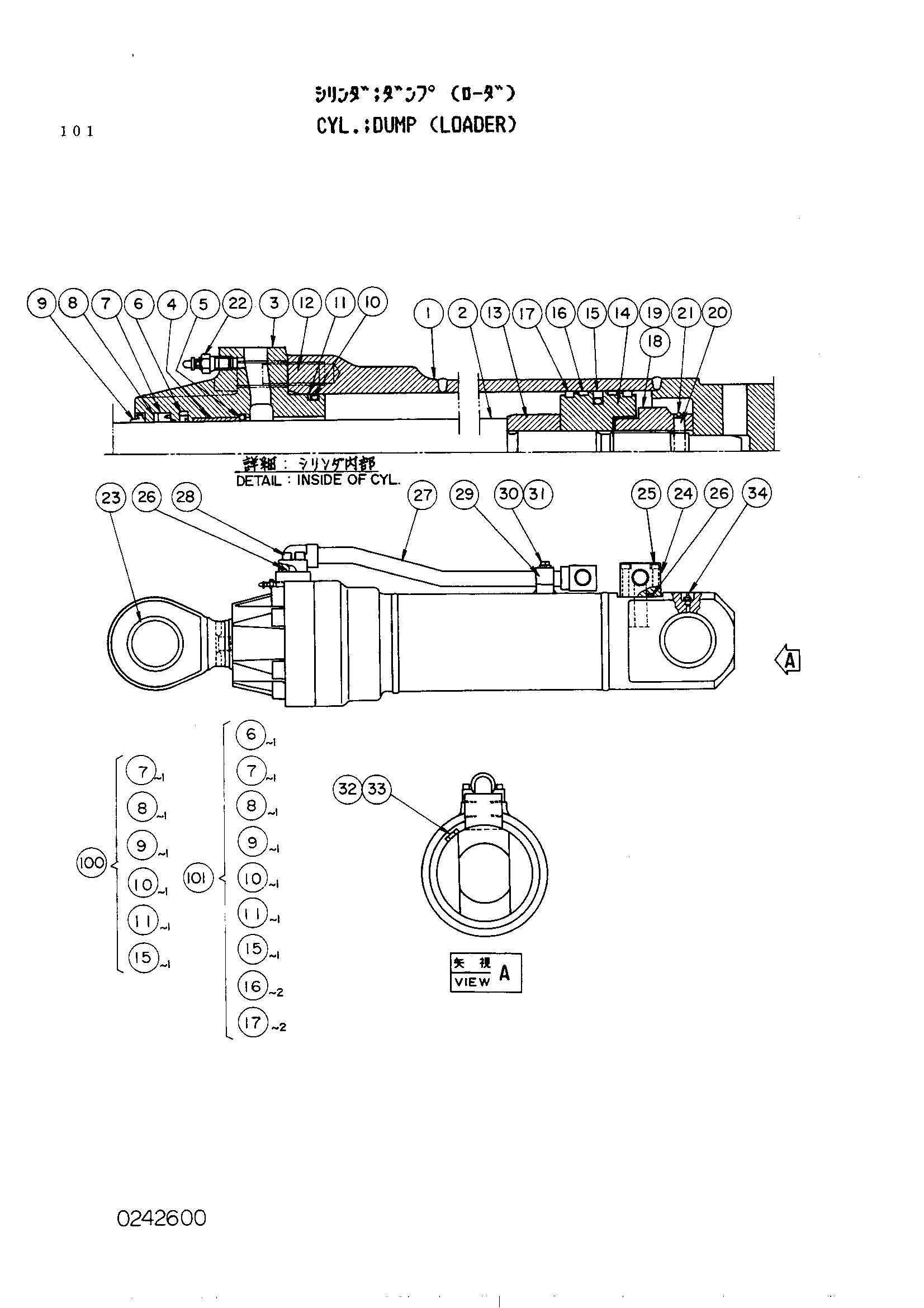

Заводская схема «Разгрузка гидроцилиндр <погрузчик>» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4157143 | Гидроцилиндр. разгрузка | 1 | |
| 1 | 0242601 | Труба гидроцилиндра | 1 |
| 2 | 0242602 | Шток поршня | 1 |
| 3 | 0242603 | Головка гидроцилиндра | 1 |
| 4 | 0242604 | Втулка | 1 |
| 5 | 0208604 | Кольцо | 1 |
| 6 | 0174506 | Кольцо | 1 |
| 7 | 0208605 | Кольцо | 1 |
| 8 | 0208606 | Опорное кольцо | 1 |
| 9 | 0208607 | Грязесъёмное кольцо | 1 |
| 10 | 4031027 | Уплотнительное кольцо | 1 |
| 11 | 0208508 | Опорное кольцо | 1 |
| 12 | 0224117 | Болт с внутренним шестигранником | 8 |
| 13 | 0242605 | Втулка | 1 |
| 14 | 0242606 | Поршень | 1 |
| 15 | 0224106 | Уплотнительное кольцо | 1 |
| 16 | 0224107 | Кольцо | 2 |
| 17 | 0224108 | Кольцо | 2 |
| 18 | 0223708 | Гайка | 1 |
| 19 | 0242607 | Регулировочная шайба | 1 |
| 20 | 0223710 | Палец | 1 |
| 21 | 0223711 | Стопорное кольцо | 1 |
| 22 | 0237418 | Бреедер воздушный | 1 |
| 23 | 0151319 | Втулка | 2 |
| 24 | 0192112 | Соединение | 1 |
| 25 | 0145707 | Болт с внутренним шестигранником | 4 |
| 26 | 4506430 | Уплотнительное кольцо | 2 |
| 27 | 0242608 | Трубка | 1 |
| 28 | 0242609 | Болт с внутренним шестигранником | 4 |
| 29 | 0242610 | Держатель | 1 |
| 30 | 0242611 | Болт | 2 |
| 31 | A590910 | Пружинная шайба | 2 |
| 32 | 0242508 | Пробка | 1 |
| 33 | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 4009445 замена: J75481 | Штуцер | 1 |
| 100 | 4163901 | Комплект уплотнений | 1 |
| 101 | 4171993 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
