Ковш (4.6)<погрузчик> — HITACHI UH501

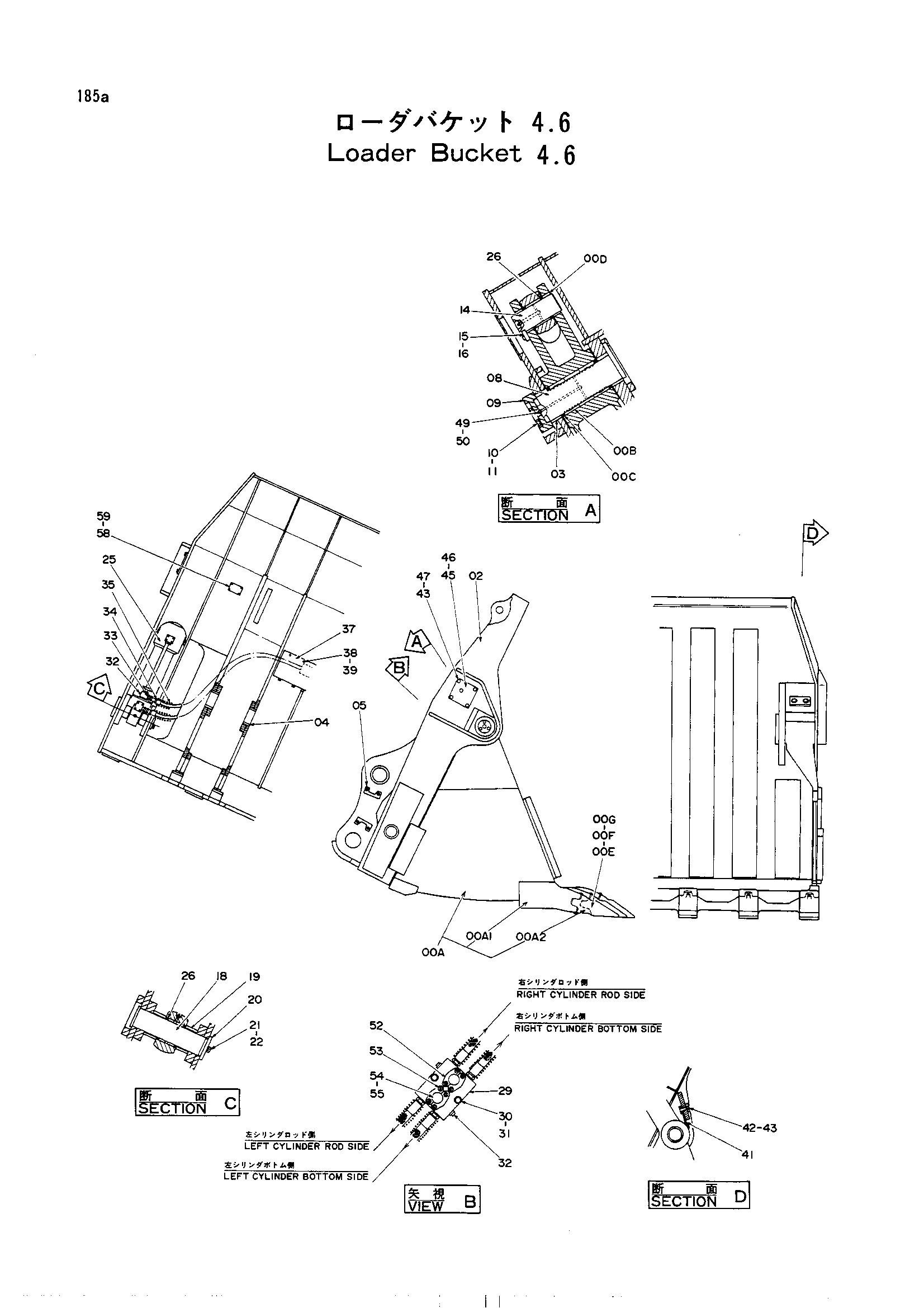

Заводская схема «Ковш (4.6)<погрузчик>» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9056543	Передний ковш 4.6	1
	9056544	LOADER BUCKET 4.6	1
00A	6006732	Передний ковш	1
00A1	4129875 замена: 4193345	LIP	1
00A1	4193345	LIP	1
00A2	4130166	Адаптер	6
00B	4129729	Втулка	4
00C	4112237	Пылезащитное уплотнение	4
00D	4099283	Втулка	4
00E	4129727	Коронка зуба	6
00F	4129728	Стопорный палец	6
00G	4129726	Резиновый фиксатор	6
02	5001628	Ковш задний	1
03	4129725	Втулка	4
04	4129724	Втулка	4
05	4129734	Ограничитель	4
08	9715566	Палец	2
09	3015951	Ограничитель	2
10	M111645	Болт	6
11	A590916	Пружинная шайба	6
14	3029173	Палец	2
15	4099287	Стопорная пластина	2
16	M351632	Болт	4
18	3017098	Палец	2
19	4129723	Проставка	4
20	4084013	Ограничитель	2
21	M111232	Болт	4
22	A590912	Пружинная шайба	4
25	4157143	Гидроцилиндр. разгрузка	2
26	4123048	Пылезащитное уплотнение	8
29	3023270	Блок	1
30	J901670	Болт	2
31	A590916	Пружинная шайба	2
32	94-2025	Пробка	6
33	94-1304	Адаптер	4
34	4055256 замена: 4213858	Шланг	4
34	4213858	Шланг (с защита)	4
35	4054448	Защитный кожух	4
37	4130164	Крышка	1
38	J901232	Болт	8
39	A590912	Пружинная шайба	8
41	9715616	Резиновая прокладка	2
42	J901665	Болт	4
43	A590916	Пружинная шайба	12
45	9720026	Крышка	1
46	9720027	Крышка	1
47	J901628	Болт	8
49	J75481	Штуцер	4
50	4105912	Колпачок	2
52	4089703	Разъёмный фланец	4
53	M341445	Болт	8
54	4508805	Уплотнительное кольцо	2
55	4100931	Крышка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
