Пилотные гидролинии (2)<экскаватор> — HITACHI UH501

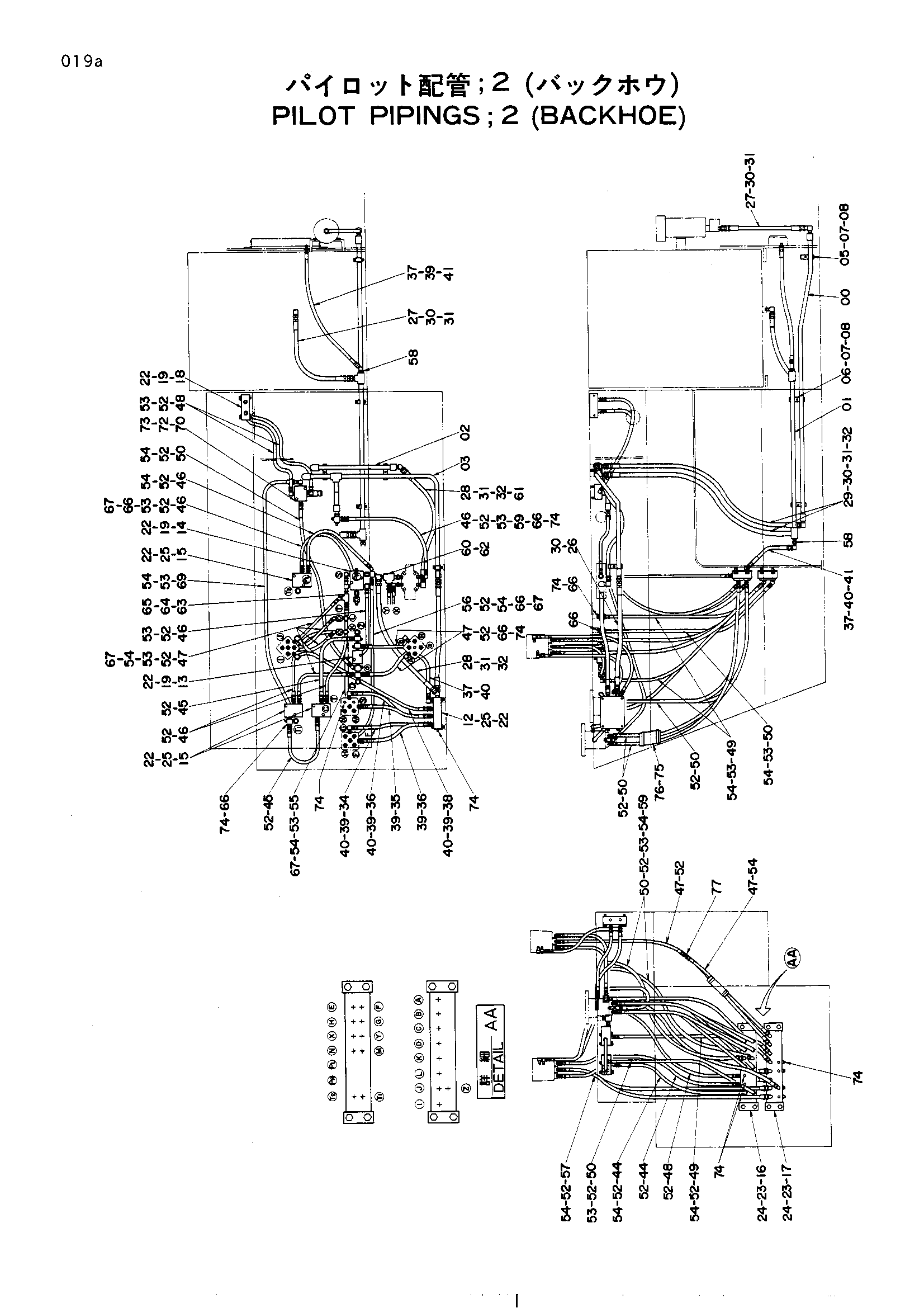

Заводская схема «Пилотные гидролинии (2)<экскаватор>» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9715804 | Трубка | 1 |
| 01 | 9716565 | Трубка | 1 |
| 02 | 9717910 | Трубка | 1 |
| 03 | 8026447 | Трубка | 1 |
| 05 | 4053594 | Хомут трубки | 2 |
| 06 | 4053593 | Хомут трубки | 4 |
| 07 | J901045 | Болт | 6 |
| 08 | A590910 | Пружинная шайба | 6 |
| 12 | 4119007 | Блок | 1 |
| 13 | 9021845 | Челночный клапан | 1 |
| 14 | 4087145 | Челночный клапан | 1 |
| 15 | 9402950 | Клапан | 3 |
| 16 | 8023741 | Коллектор | 1 |
| 17 | 8023740 | Коллектор | 1 |
| 18 | 4156050 | Блок | 1 |
| 19 | J901055 | Болт | 6 |
| 22 | A590910 | Пружинная шайба | 16 |
| 23 | A590912 | Пружинная шайба | 8 |
| 24 | J901222 | Болт | 8 |
| 25 | J901060 | Болт | 10 |
| 26 | 4067526 | Шланг | 1 |
| 27 | 4085229 | Шланг | 2 |
| 28 | 4022638 | Шланг | 2 |
| 29 | 4154605 | Шланг | 2 |
| 30 | 94-1303 | Адаптер | 6 |
| 31 | 94-1403 | Угловой штуцер | 5 |
| 32 | 94-1503 | Угловой штуцер | 3 |
| 34 | 4124806 | Нейлоновый шланг | 1 |
| 35 | 4124804 | Нейлоновый шланг | 1 |
| 36 | 4124807 | Нейлоновый шланг | 2 |
| 37 | 4129762 | Нейлоновый шланг | 4 |
| 38 | 4123226 | Нейлоновый шланг | 2 |
| 39 | 94-1302 | Адаптер | 9 |
| 40 | 94-1402 | Угловой штуцер | 9 |
| 41 | 94-1502 | Угловой штуцер | 2 |
| 44 | 4509866 | Нейлоновый шланг | 2 |
| 45 | 4111501 | Нейлоновый шланг | 2 |
| 46 | 4129748 | Нейлоновый шланг | 6 |
| 47 | 4129749 | Нейлоновый шланг | 10 |
| 48 | 4509858 | Нейлоновый шланг | 3 |
| 49 | 4043584 | Резиновый шланг | 4 |
| 50 | 4098903 | Нейлоновый шланг | 11 |
| 52 | 94-1301 | Адаптер | 49 |
| 53 | 94-1401 | Угловой штуцер | 14 |
| 54 | 94-1501 | Угловой штуцер | 19 |
| 55 | 4098901 | Нейлоновый шланг | 1 |
| 56 | 4098902 | Нейлоновый шланг | 1 |
| 57 | 4141034 | Нейлоновый шланг | 2 |
| 58 | 94-1602 | Переходник | 2 |
| 59 | 94-1608 | Переходник | 4 |
| 60 | 94-1703 | Адаптер | 1 |
| 61 | 94-0632 | Угловой штуцер: S | 1 |
| 62 | 94-0662 | Тройник | 1 |
| 63 | 94-1701 | Адаптер | 1 |
| 64 | 94-0630 | Угловой штуцер | 1 |
| 65 | 94-0660 | Тройник | 1 |
| 66 | 4092415 | Адаптер | 10 |
| 67 | 4015427 | Адаптер | 5 |
| 69 | 4124787 | Нейлоновый шланг | 1 |
| 70 | 3023458 | Блок | 1 |
| 72 | 4143949 | Электромагнитный клапан | 1 |
| 73 | M341045 | Болт с внутренним шестигранником | 2 |
| 74 | 94-2022 | Пробка | 23 |
| 75 | 4155962 | Резиновая прокладка | 6 |
| 76 | 4055312 | Зажим | 12 |
| 77 | 4151181 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
