Тормозной клапан — HITACHI UH501

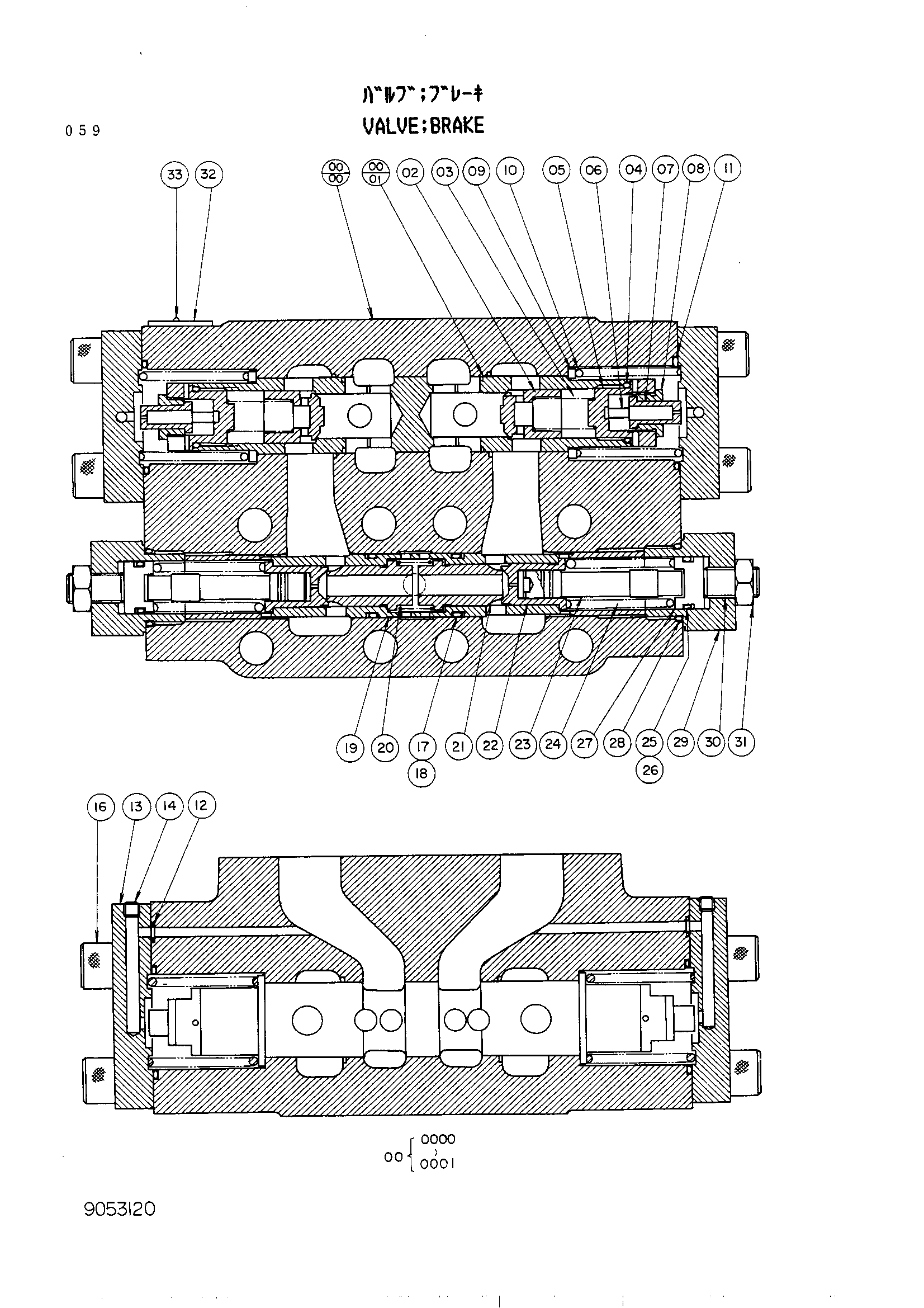

Заводская схема «Тормозной клапан» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9053120	Тормозной клапан	1
00	8039709	Корпус в сборе	1
02	4100194	Тарельчатый клапан	2
03	4091820	Пружина компре	2
04	4509182	Уплотнительное кольцо	2
05	4126471	Пробка	2
06	4126472	Пружина компре	2
07	4126221	Поршень	2
08	4126620	Втулка	2
09	4082604	Шайба	2
10	4156397	Пружина сжатия	2
11	A811055	Уплотнительное кольцо	2
12	4506407	Уплотнительное кольцо	2
13	4156396	Крышка	2
14	4050968	Пробка	2
16	M341645	Болт	8
17	4506428	Уплотнительное кольцо	2
18	4044839	Опорное кольцо	2
19	3031806	Втулка	2
19	4094049 замена: 3031806	Втулка	2
20	4085551	Пружина компре	1
21	4080521 замена: 4171531	Сиденье	2
21	4171531	Сиденье	2
22	4080522 замена: 4171532	Тарельчатый клапан	2
22	4171532	Тарельчатый клапан	2
23	4094053 замена: 4171533	Поршень	2
23	4171533	Поршень	2
24	4163357	Пружина сжатия	2
25	4028265	Уплотнительное кольцо	2
26	4028266	Опорное кольцо	2
27	4094048	Пробка	2
28	4095210	Уплотнительное кольцо	2
29	4094047	Картридж	2
30	4091822	Винт регулировка	2
31	4091821	Гайка	2
32	3006874 замена: 3031437	Информационная табличка	1
32	3031437	Информационная табличка	1
33	M491832	Винт	2
33	M492564	Приводной винт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
