Управление двигателем — HITACHI UH501

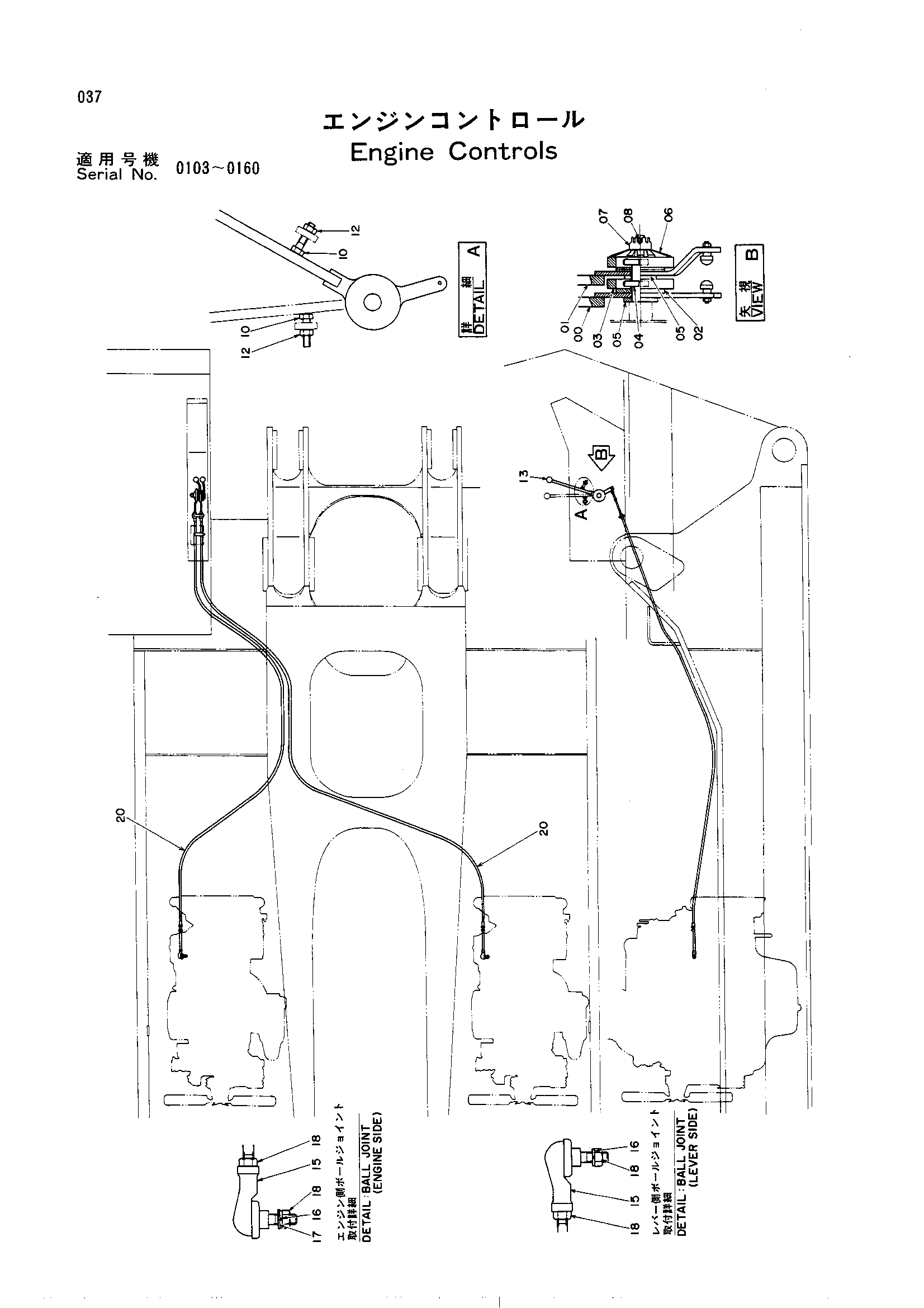

Заводская схема «Управление двигателем» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8023799 | Рычаг | 1 |
| 01 | 8023798 | Рычаг | 2 |
| 01 | 8023798 | Рычаг | 3 |
| 02 | 428770 | Диск | 3 |
| 03 | 4122115 | Шайба | 2 |
| 04 | 4005495 замена: 4005495 | Пружинный штифт | 2 |
| 04 | 4005495 | Пружинный штифт | 2 |
| 04 | 4006264 | Пружинный штифт | 2 |
| 04 | 4006264 | Пружинный штифт | 2 |
| 05 | A590124 | Шайба | 2 |
| 06 | 4502974 | Пружина флусх | 2 |
| 07 | M631619 | Корончатая гайка | 1 |
| 08 | A764032 | Шплинт | 1 |
| 10 | J901040 | Болт | 4 |
| 12 | J950010 | Гайка | 4 |
| 13 | 4117705 | Рукоятка | 2 |
| 15 | 4056016 | Шарнир | 4 |
| 16 | A590905 | Пружинная шайба | 4 |
| 17 | A590105 | Шайба | 2 |
| 18 | M500504 | Гайка | 8 |
| 20 | 4053235 | Трос управления | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
