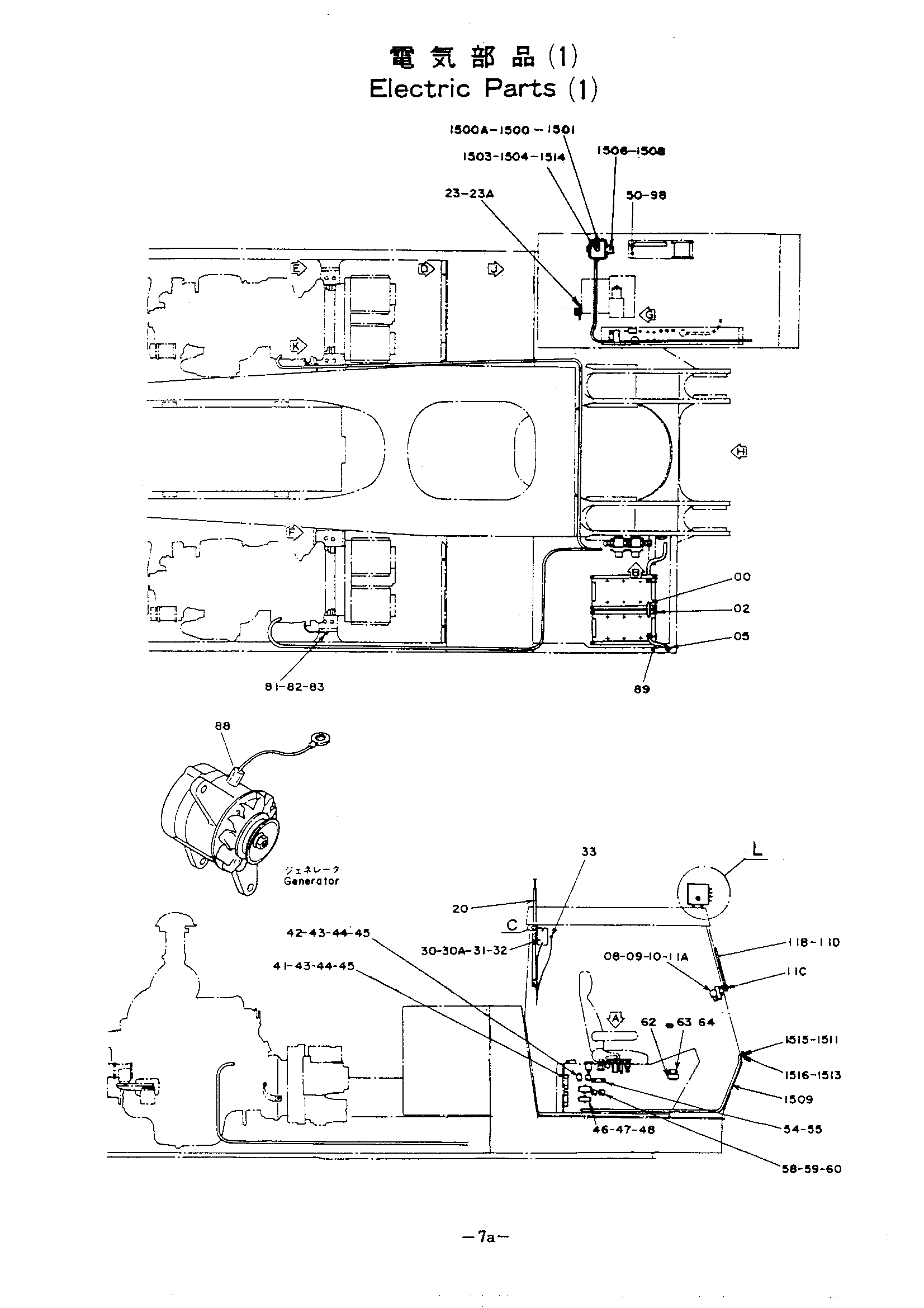

Электрооборудование (1)<экскаватор> — HITACHI UH501

Заводская схема «Электрооборудование (1)<экскаватор>» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4195615	Аккумулятор	2
01	4509030	Воод	2
02	4060592	Держатель	4
03	4060593	Болт	8
04	A590106	Плоская шайба	8
05	J900814	Болт	1
08	M430510	Винт	2
09	A590905	Пружинная шайба	2
10	A590105	Шайба	2
11A-C	4169493	Стеклоочиститель в сборе	1
11A	4151076	Мотор стеклоочистителя	1
11B	4151078	Рычаг стеклоочистителя	1
11C	M500605	Гайка	1
11D	4151077	Щётка стеклоочистителя	1
14	4188252	Провод	1
1500	4125805	Бак воды	1
1500A	4129345	Гидромотор	1
1501	8022543	Кронштейн	1
1503	A590906	Пружинная шайба	1
1504	M500605	Гайка	1
1506	A590910	Пружинная шайба	2
1508	J901020	Болт	2
1509	4192424	Виниловый шланг	1
1511	4151732	Регулировочная шайба	1
1513	A590906	Пружинная шайба	1
1514	J900650	Болт	1
1515	4150044	Форсунка	1
1516	J900614	Болт	1
16	M430508	Винт	1
17	A590905	Пружинная шайба	1
18	A590105	Шайба	1
19	4043976	Радио	1
19A	A590905	Пружинная шайба	2
19B	A590105	Шайба	2
20	4123177	Антенна	1
21	4148275	Бобышка	1
22	M430408	Винт	1
23	4121152	Динамик	1
23A	J850516	Винт	4
24	4102096	Питатель	1
26	4123095	Короб предохранитель	1
26A	4127781	Предохранитель	7
26B	4127780	Предохранитель	1
27	J850620	Винт	2
28	J251006	Пружинная шайба	2
29	J250006	Шайба	2
30	973204	Плафон кабины	1
30A	4001854	Лампа	1
31	M430510	Винт	2
32	A590905	Пружинная шайба	2
33	921037	Выключатель тумблер	1
34	4151325	Фара	4
34A	4163596	Фонарь	1
34B	4163597	Держатель	1
34C	4163598	Лента	1
34D	4163599	Лента	1
34E	M501411	Гайка	1
34F	A590914	Пружинная шайба	1
39	D910776	Фонарь пилотный	2
39A	4037223	Фонарь	1
40	4112456	Замок зажигания	2
40A	4112457	Шпонка	1
41	4158759	Таймер(впускной отопитель)	2
42	4158760	Реле(впускной отопитель)	2
43	M430610	Винт	6
44	A590906	Пружинная шайба	6
45	A590106	Пружинная шайба	6
46	4158761	Ресистор(впускной отопитель)	2
47	M430510	Винт	4
48	A590905	Пружинная шайба	4
50	4176360	Выключатель(для ловдер)	1
51	445092	Выключатель пулл	1
52	4087005	Выключатель	1
53	4115360	Лигхтер	1
53A	4115361	Лигхтер	1
53B	4115362	Резистор	1
54	M430308	Винт	2
55	A590903	Пружинная шайба	2
57	4183163	Измеритель хоур	1
58	4038459	Реле хоурметер	2
59	M430510	Винт	4
60	A590905	Пружинная шайба	4
62	4505392	Реле	1
63	M430610	Винт	2
64	A590906	Пружинная шайба	2
66	4031771	Реле аккумулятор	1
67	J900828	Болт	2
68	A590908	Пружинная шайба	2
69	A590108	Шайба	2
71	4515086	Регулятор	2
72	4515085	Реле(защитный)	2
73	J900612	Болт	12
74	A590906	Пружинная шайба	12
76	4112459	Реле	2
77	M430510	Винт	4
78	A590905	Пружинная шайба	4
79	J900612	Болт	4
80	A590906	Пружинная шайба	4
81	J901020	Болт	2
82	A590910	Пружинная шайба	2
83	J217083	Шайба	2
85	4055311	Зажим	20
86	4055312	Зажим	15
88	4137925	Конденсатор(радио ноисе остановка)	2
89	4192712	Жгут проводов	1
90	4185987	Конденсатор(радио ноисе остановка)	2
91	4164096	Резиновая прокладка	3
92	4164097	Резиновая прокладка	1
93	J901025	Болт	16
94	A590110	Шайба	16
95	4509404	Резиновая втулка	16
96	4191999	Реле(аварийный)	2
98	4042098	Колпачок(для ловдер)	1
99	4159274	Диод	1
100	4127754	Предохранитель	1
101	4195609	Предохранитель(1A)	1
102	4195610	Предохранитель 10A	3
103	4195724	Провод(радио ноисе остановка)	1
104	J901014	Болт	1
105	A590910	Пружинная шайба	1
110	9062123	Блок управление	1
111	J900610	Болт	4
112	A590906	Пружинная шайба	4
114	4176360	Выключатель	1
115	4042098	Колпачок	1
117	8037537	Защитный кожух	2
118	9726980	Кронштейн	2
119	J901025	Болт	4
120	A590910	Пружинная шайба	4
121	A590110	Шайба	4
122	J901425	Болт	2
123	A590914	Пружинная шайба	2
124	4155962	Резиновая прокладка	5

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
