Трубопроводы системы смазки (стандарт стрела) — HITACHI UH501

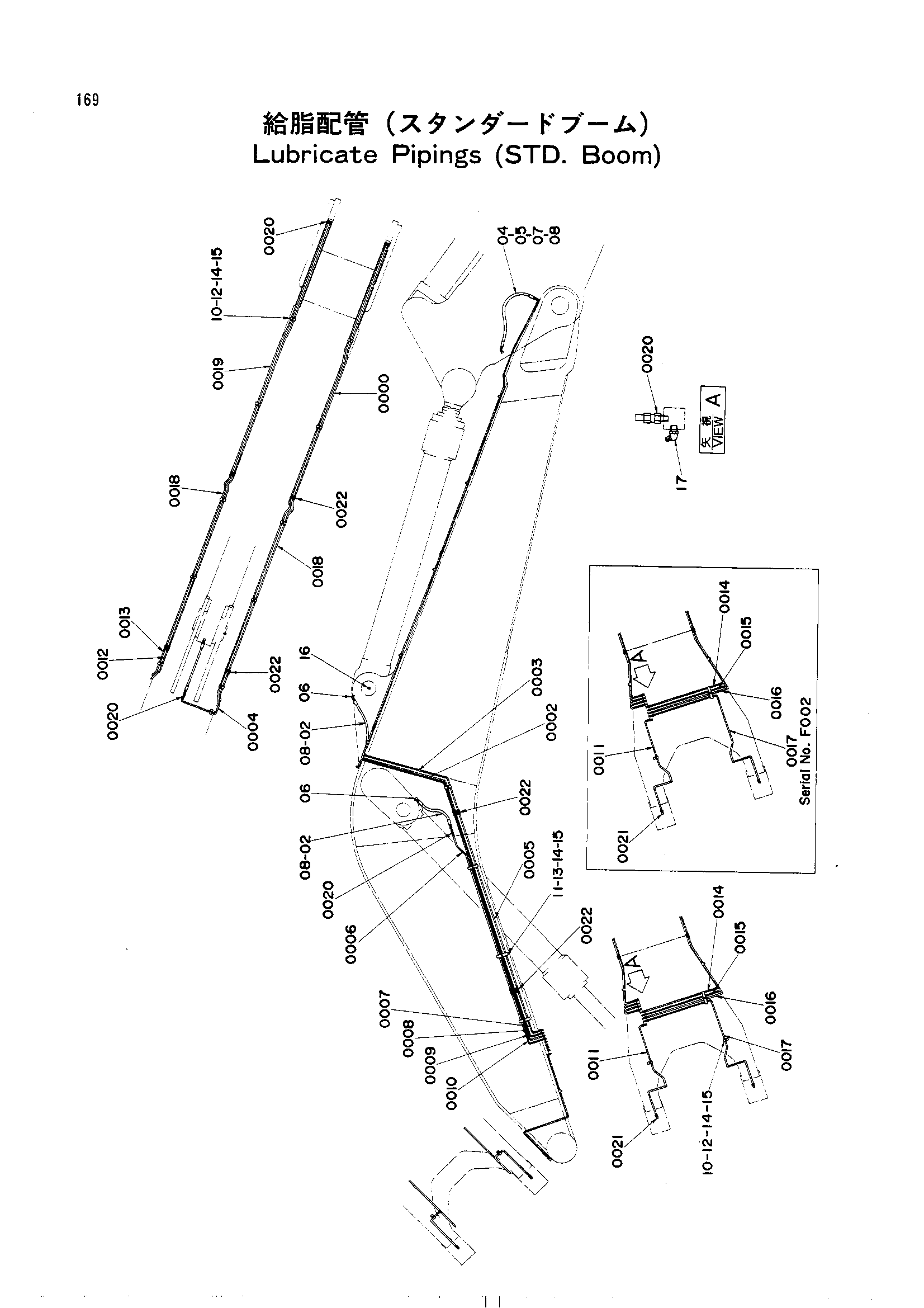

Заводская схема «Трубопроводы системы смазки (стандарт стрела)» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0000 | 4148104 | Трубка | 2 |
| 0002 | 4148103 | Трубка | 1 |
| 0003 | 4148102 | Трубка | 1 |
| 0004 | 4148093 | Трубка | 1 |
| 0005 | 4148101 | Трубка | 5 |
| 0006 | 4148100 | Трубка | 2 |
| 0007 | 4148099 | Трубка | 1 |
| 0008 | 4148098 | Трубка | 1 |
| 0009 | 4148107 | Трубка | 1 |
| 0010 | 4148097 | Трубка | 1 |
| 0011 | 4148127 | Трубка | 1 |
| 0012 | 4148122 | Трубка | 1 |
| 0013 | 4148123 | Трубка | 1 |
| 0014 | 4148096 | Трубка | 1 |
| 0015 | 4148095 | Трубка | 1 |
| 0016 | 4148094 | Трубка | 1 |
| 0017 | 4148126 | Трубка | 1 |
| 0018 | 4165772 | Трубка | 4 |
| 0019 | 4166600 | Трубка | 2 |
| 0020 | 4130169 | Штуцер трубки | 16 |
| 0021 | 4130175 | Штуцер трубки | 2 |
| 0022 | 4130192 | Штуцер трубки | 20 |
| 02 | 4055174 замена: 4098900 | Шланг | 3 |
| 02 | 4098900 | Нейлоновый шланг | 3 |
| 04 | 4142628 замена: 4509858 | Шланг | 4 |
| 04 | 4509858 | Нейлоновый шланг | 4 |
| 05 | 4055155 | Защитный кожух | 4 |
| 06 | 94-1401 | Угловой штуцер | 3 |
| 07 | 94-1501 | Адаптер | 4 |
| 08 | 94-1301 | Адаптер | 7 |
| 10 | 4032160 | Хомут | 16 |
| 10 | 4032160 | Хомут | 17 |
| 11 | 4032158 | Хомут | 7 |
| 12 | 4032161 | Манжета | 16 |
| 12 | 4032161 | Манжета | 17 |
| 13 | 4032159 | Резиновая прокладка | 7 |
| 14 | J901228 | Болт | 23 |
| 14 | J901228 | Болт | 24 |
| 15 | A590912 | Пружинная шайба | 23 |
| 15 | A590912 | Пружинная шайба | 24 |
| 16 | J75282 | Пробка | 1 |
| 17 | J75581 | Штуцер | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
