Пилотные гидролинии (3)<экскаватор> — HITACHI UH501

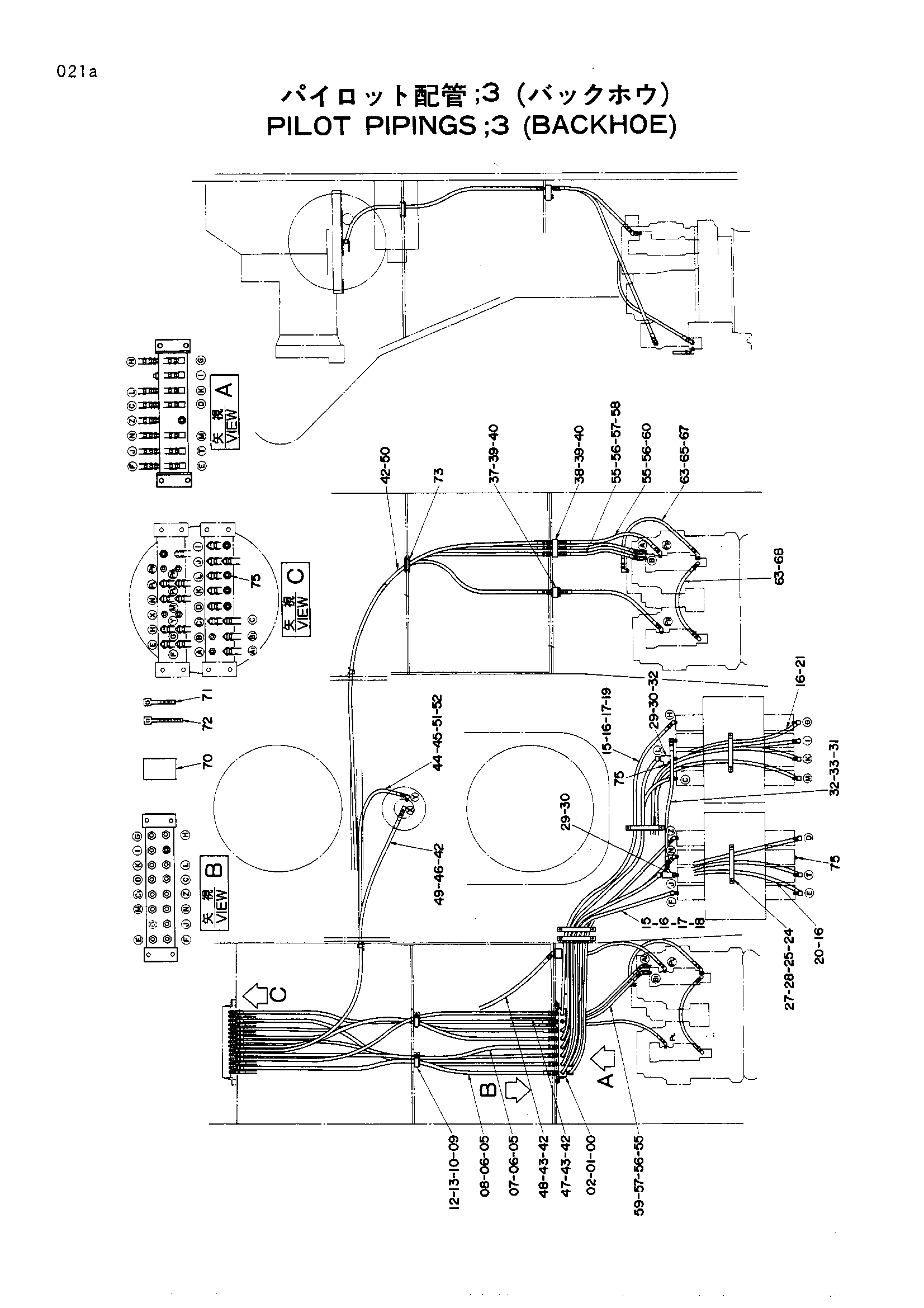

Заводская схема «Пилотные гидролинии (3)<экскаватор>» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9715806	Коллектор	1
01	J901018	Болт	4
02	A590910	Пружинная шайба	4
05	94-1302	Адаптер	14
06	94-1502	Угловой штуцер	14
07	4137694	Нейлоновый шланг	8
08	4129764	Нейлоновый шланг	6
09	4053865	Хомут трубки	2
10	4514836	Резиновая прокладка	2
12	A590910	Пружинная шайба	4
13	J901020	Болт	10
15	94-1302	Адаптер	7
16	94-1402	Угловой штуцер	18
17	94-1502	Угловой штуцер	3
18	4137694	Нейлоновый шланг	4
19	4123228	Нейлоновый шланг	3
20	4131542	Нейлоновый шланг	3
21	4123230	Нейлоновый шланг	4
24	9719892	Хомут	5
25	4156629	Резиновая прокладка	5
27	A590910	Пружинная шайба	10
28	J901022	Болт	10
29	94-1702	Адаптер	2
30	94-0661	Тройник	2
31	94-1302	Адаптер	1
32	94-1402	Угловой штуцер	2
33	4123224	Нейлоновый шланг	1
37	4131048	Блок	2
38	4131049	Блок	2
39	J901045	Болт	8
40	A590910	Пружинная шайба	8
42	94-1302	Адаптер	12
43	94-1502	Угловой штуцер	5
44	94-1301	Адаптер	1
45	94-1401	Угловой штуцер	1
46	4118999	Угловой штуцер	1
47	4137694	Нейлоновый шланг	2
48	4129764	Нейлоновый шланг	2
49	4123228	Нейлоновый шланг	1
50	4136363	Нейлоновый шланг	4
51	4124788	Нейлоновый шланг	1
52	94-1601	Переходник	1
55	94-1301	Адаптер	8
56	94-1501	Угловой штуцер	8
57	4015427	Адаптер	4
58	4129748	Нейлоновый шланг	2
59	4098900	Нейлоновый шланг	2
60	4043584	Нейлоновый шланг	4
63	4112300	Угловой штуцер	6
63A	957366	Уплотнительное кольцо	1
65	4108100	Угловой штуцер	2
65A	957366	Уплотнительное кольцо	1
67	4131566	Шланг	2
68	4138631	Шланг	2
70	4155962	Резиновая прокладка	2
71	4055311	Зажим	10
72	4055312	Зажим	25
73	4509404	Резиновая втулка	1
75	94-2023	Пробка	10

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
