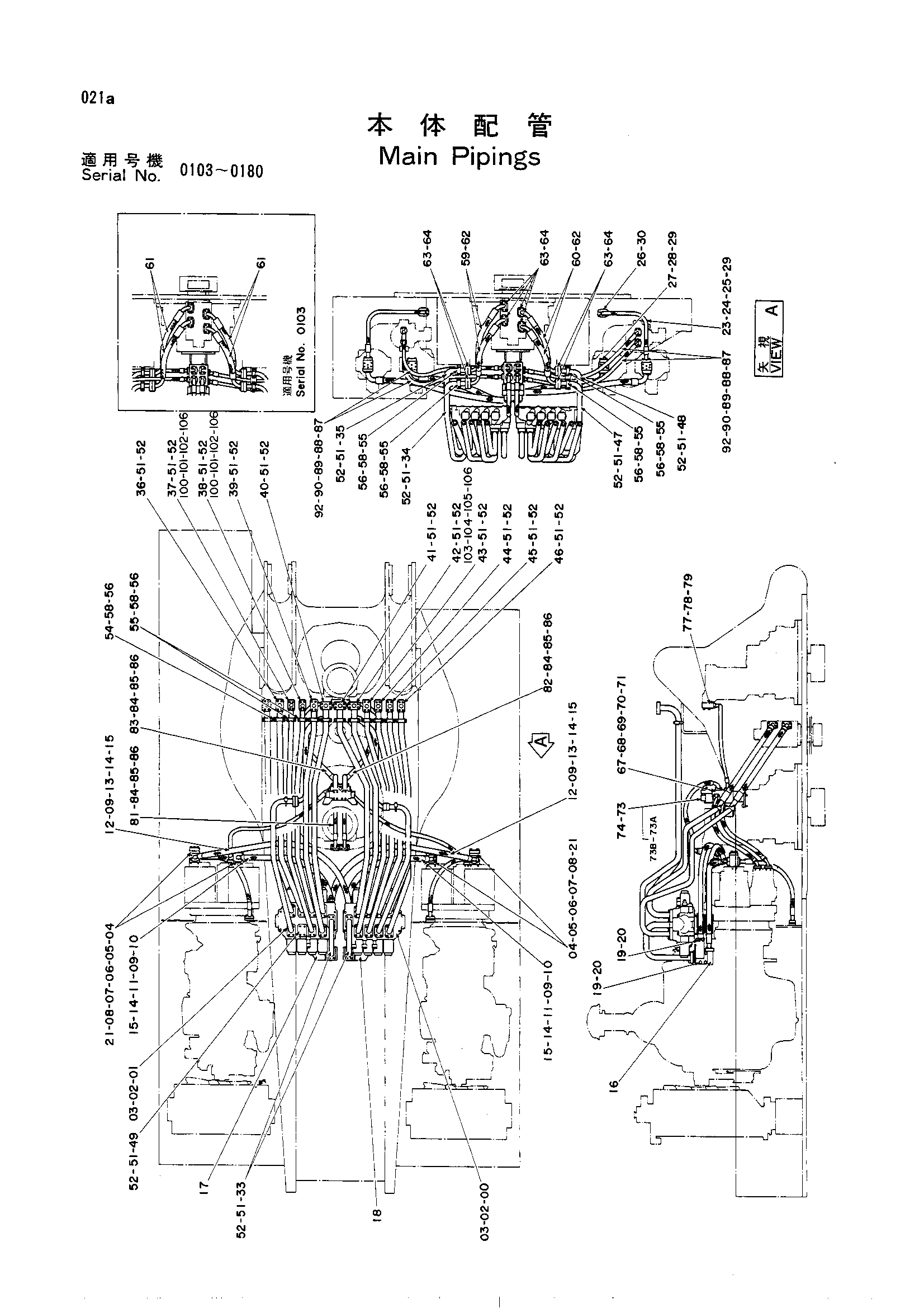

Основные гидролинии — HITACHI UH501

Заводская схема «Основные гидролинии» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4126800	Гидрораспределитель	1
01	4128049 замена: 4202308	Гидрораспределитель	1
01	4202308	Гидрораспределитель	1
02	J901613	Болт	8
03	A590916	Пружинная шайба	8
04	4081278	Пробка	4
05	4506418	Уплотнительное кольцо	4
06	4156007	Обратный клапан	4
07	J901210	Болт	16
08	A590912	Пружинная шайба	16
09	4508805	Уплотнительное кольцо	8
10	4131545 замена: 4180370	Шланг	2
10	4180370	Шланг (с защита)	2
11	4058445	Защитный кожух	2
12	4131546	Шланг	2
12	4180371	Шланг (с защита)	2
13	4109105	Защита шланга	2
14	4089703	Разъёмный фланец	16
15	M341445	Болт с внутренним шестигранником	32
16	2015739	Блок	2
17	8023784	Кронштейн	1
18	8023785	Кронштейн	1
19	J901228	Болт	16
20	A590912	Пружинная шайба	16
21	A811035	Уплотнительное кольцо	4
23	4095040	Шланг	2
24	966993	Уплотнительное кольцо	4
25	4085560	Разъёмный фланец	8
26	4154934	Крышка	2
27	4105000	Крышка	2
28	A811045	Уплотнительное кольцо	2
29	M341236	Болт с внутренним шестигранником	16
30	M341245	Болт с внутренним шестигранником	8
33	9715855	Трубка	2
34	8028789	Трубка	1
35	8028791	Трубка	1
36	8023634	Трубка	1
37	8023635	Трубка	1
38	8023636	Трубка	1
39	8023637	Трубка	1
40	8023638	Трубка	1
41	8023639	Трубка	1
42	8023640	Трубка	1
43	8023641	Трубка	1
44	8023642	Трубка	1
45	8023643	Трубка	1
46	8023644	Трубка	1
47	8028790	Трубка	1
48	8028792	Трубка	1
49	4091297	Крышка	1
51	4510169	Уплотнительное кольцо	20
52	M341656	Болт с внутренним шестигранником	80
54	4118861	Хомут трубки	9
55	4118860	Хомут трубки	6
56	J901280	Болт	30
58	A590912	Пружинная шайба	30
59	4162592	Шланг	2
60	4162593	Шланг	2
61	4131552 замена: 4162593	Шланг	4
61	4131552 замена: 4162592	Шланг	4
62	4508805	Уплотнительное кольцо	8
63	4089703	Разъёмный фланец	16
64	M341445	Болт с внутренним шестигранником	32
67	6006427	Коллектор	1
68	4155989	Пробка	1
69	4506430	Уплотнительное кольцо	1
70	J901235	Болт	4
71	A590912	Пружинная шайба	4
73	4126799	Клапан	1
73A	M341490	Болт с внутренним шестигранником	6
73B	4196251	Болт с внутренним шестигранником	2
74	A811040	Уплотнительное кольцо	2
77	3028408	Блок	2
78	A811040	Уплотнительное кольцо	4
79	M341265	Болт с внутренним шестигранником	16
81	4152927	Шланг	2
82	4154684	Шланг	1
83	4154685	Шланг	1
84	4085560	Разъёмный фланец	16
85	966993	Уплотнительное кольцо	8
86	M341240	Болт	32
87	4131549	Шланг	4
88	4506459	Разъёмный фланец	16
89	971489	Уплотнительное кольцо	8
90	M341036	Болт с внутренним шестигранником	32
92	4044420	Защитный кожух	10
100	4118188 замена: 4200831	Крышка (экскаватор)	2
100	42000831	Крышка (экскаватор)	2
101	4508805	Уплотнительное кольцо	2
102	M341445	Болт с внутренним шестигранником	8
103	4091297 замена: 4200830	Крышка (экскаватор)	1
103	4200830	Крышка (экскаватор)	1
104	4510169	Уплотнительное кольцо	1
105	M341650	Болт с внутренним шестигранником	4
106	94-2023	Пробка (экскаватор)	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
