Пилотные гидролинии (1) — HITACHI UH501

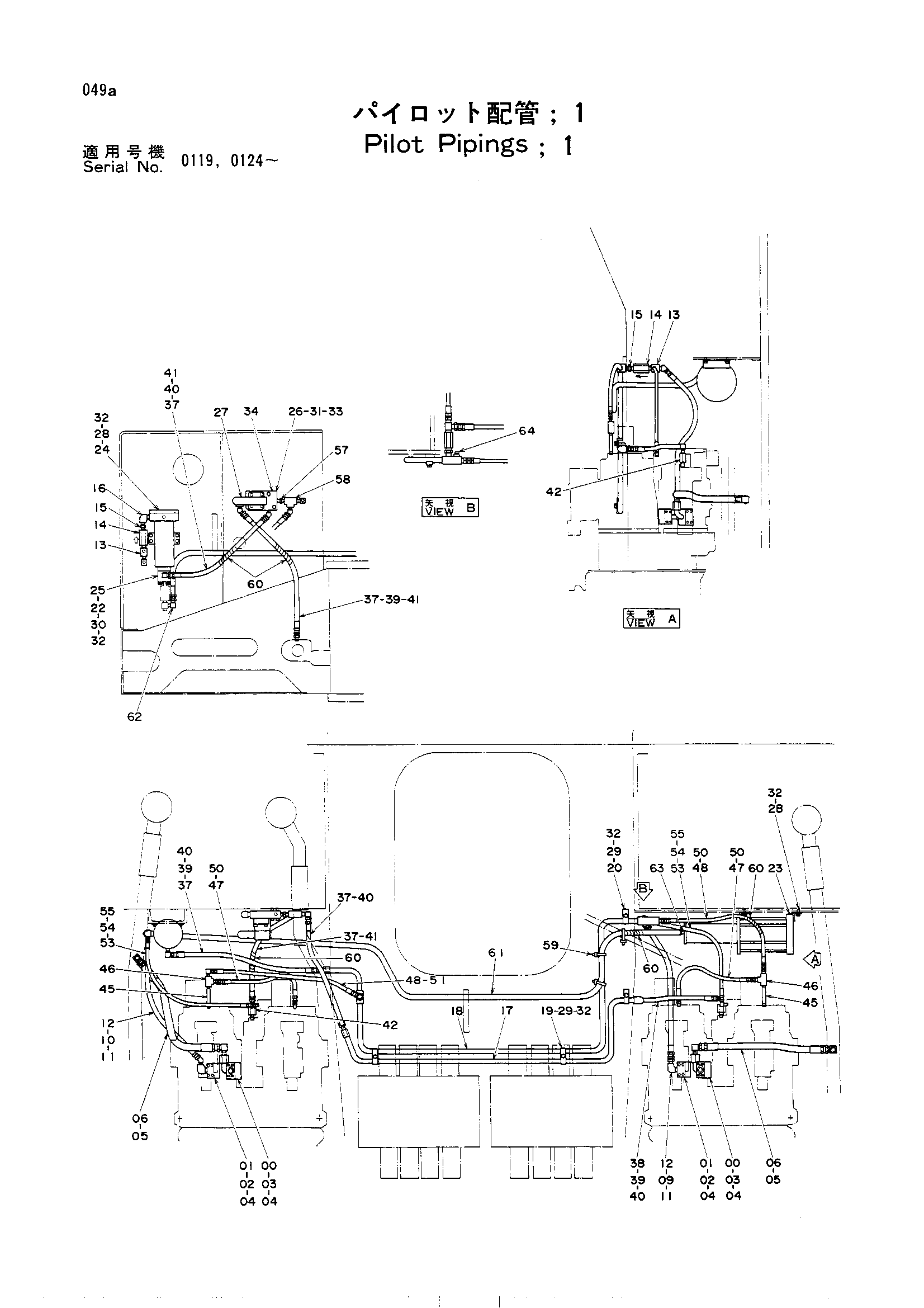

Заводская схема «Пилотные гидролинии (1)» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8028695	Трубка	2
01	8028694	Трубка	2
02	A810030	Уплотнительное кольцо	2
03	A810035	Уплотнительное кольцо	2
04	435637	Болт с внутренним шестигранником	16
05	94-1404	Угловой штуцер	4
06	4081127	Резиновый шланг	2
09	94-1303	Адаптер	1
10	94-1403	Угловой штуцер	1
11	94-1503	Угловой штуцер	2
12	4022638 замена: 4138010	Шланг	2
12	4138010	Шланг	2
13	4092414	Тройник	2
14	9034570	Обратный клапан	2
15	94-1703	Адаптер	2
16	94-0632	Угловой штуцер: S	1
17	8023732	Трубка	1
18	8028797	Трубка	1
19	4053593	Хомут трубки	2
20	4053594	Хомут трубки	2
22	954493	Уплотнительное кольцо	1
23	9031064	Гидроаккумулятор	1
24	9054081	Масляный фильтр	1
25	4131050	Блок	1
26	3028927	Коллектор	1
27	4137260	Предохранительный клапан	1
28	J901020	Болт	8
29	J901045	Болт	4
30	J901070	Болт	2
31	J901250	Болт	2
32	A590910	Пружинная шайба	14
33	A590912	Пружинная шайба	2
34	94-2011	Пробка	1
37	4022638 замена: 4138010	Шланг	5
37	4138010	Шланг	5
38	4085229	Шланг	1
39	94-1303	Адаптер	3
40	94-1403	Угловой штуцер	5
41	94-1503	Угловой штуцер	4
42	4038215	Адаптер	2
45	4156167	Трубка	2
46	94-0661	Тройник	2
47	4156460	Шланг	2
48	4116047	Шланг	2
50	94-1302	Адаптер	6
51	94-1402	Угловой штуцер	2
53	4055174	Резиновый шланг	2
54	94-1301	Адаптер	2
55	94-1401	Угловой штуцер	2
57	94-1703	Адаптер	1
58	94-0662	Тройник	1
59	4055311	Зажим	10
60	4149557	Защитный кожух	10
61	4141947	Нейлоновый шланг	1
62	4118999	Угловой штуцер	1
63	94-1402	Угловой штуцер	1
64	94-2023	Пробка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
