Поддерживающий каток — HITACHI UH501

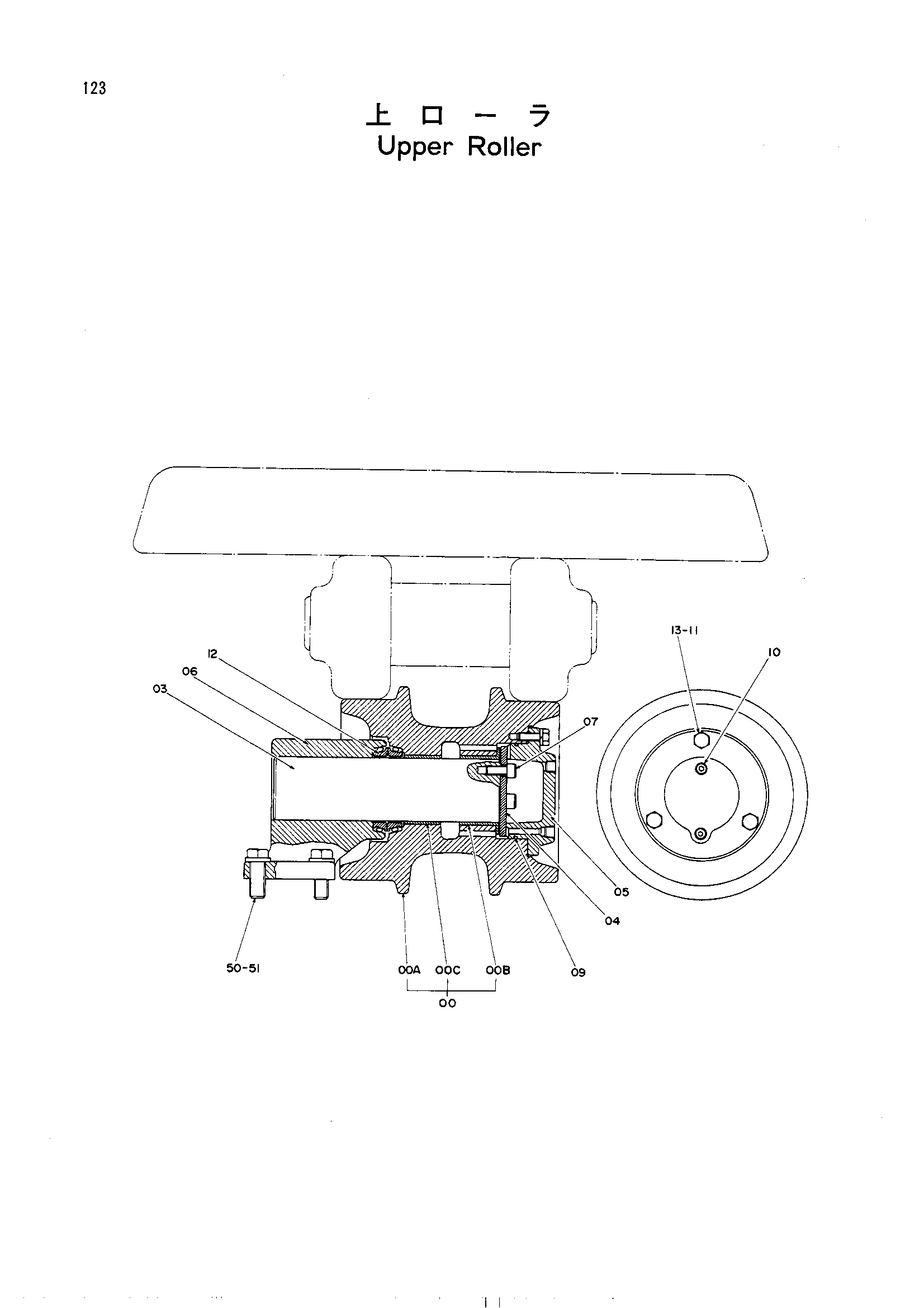

Заводская схема «Поддерживающий каток» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9042882 замена: 9066586 | Каток в сборе | 6 | |
| 9066586 | Каток в сборе | 6 | |
| 00 | 9057305 | Ролер (с втулка) | 1 |
| 00A | 7011055 | Ролик | 1 |
| 00B | 4126951 | Втулка | 1 |
| 00C | 4126952 | Втулка | 1 |
| 03 | 3022799 замена: M351025 | Вал | 1 |
| 03 | 3022799 замена: 3034728 | Вал | 1 |
| 03 | 3034728 | Вал | 1 |
| 04 | 4126950 замена: 4185622 | Упорная пластина | 1 |
| 04 | 4185622 | Упорная пластина | 1 |
| 05 | 3022798 | Крышка | 1 |
| 06 | 2015023 | Кронштейн | 1 |
| 07 | M351022 | Болт с внутренним шестигранником | 3 |
| 07 | M351025 | Болт с внутренним шестигранником | 3 |
| 09 | A810100 | Уплотнительное кольцо | 1 |
| 10 | 94-2011 | Пробка | 2 |
| 11 | A590910 | Пружинная шайба | 3 |
| 12 | 4060225 | Уплотнение группа | 1 |
| 13 | J901025 | Болт | 3 |
| 50 | M211645 | Болт | 24 |
| 51 | A590916 | Пружинная шайба | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
