Воздушный компрессор трубопроводы двигатель боковой — HITACHI UH501

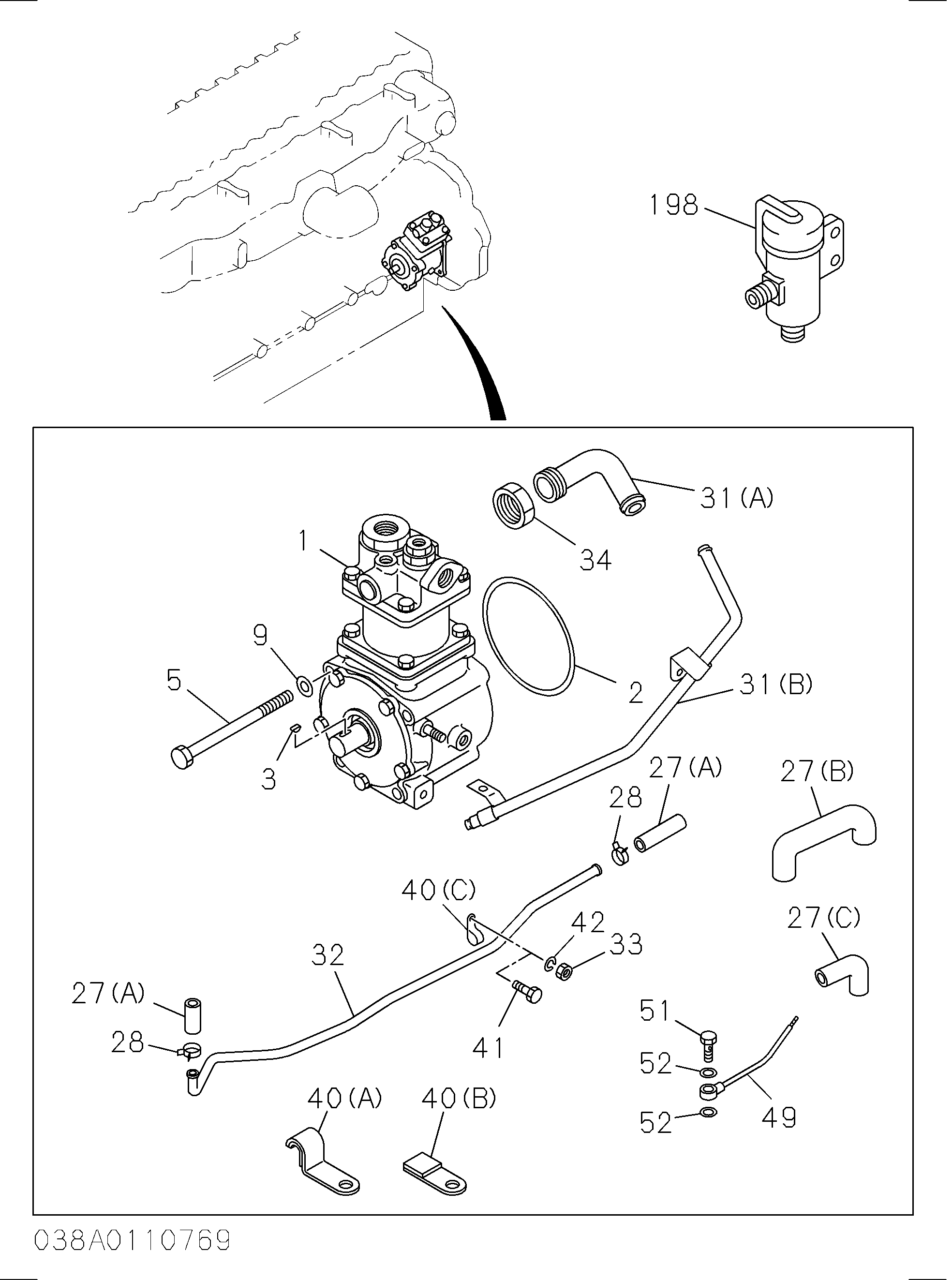

Заводская схема «Воздушный компрессор трубопроводы двигатель боковой» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 1191001072 | Компрессор в сборе воздушный | 1 |
| 2 | 1096232280 | Прокладка воздушный кмпр | 1 |
| 2 | 1096234680 | Прокладка воздушный кмпр | 1 |
| 3 | 9080555160 | Шпонка муфта, впрыск насос | 1 |
| 5 | 1090440252 | Болт воздушный кмпр крепление | 4 |
| 9 | 1096232290 | Прокладка воздушный кмпр | 4 |
| 9 | 1096234690 | Прокладка воздушный кмпр | 8 |
| 27(A) | 1093605570 | Шланг воздушный кмпр, всасывание | 1 |
| 27(B) | 1191913450 | Шланг воздушный кмпр, всасывание | 1 |
| 28 | 1097070910 | Зажим шланг, воздушный кмпр | 4 |
| 31(A) | 9191190320 | Трубка воздушный, воздушный кмпр всасывание | 1 |
| 31(B) | 1191917220 | Трубка воздушный, воздушный кмпр всасывание | 1 |
| 34 | 9098402540 | Гайка LK всасывание трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
