Электрооборудование (1) — HITACHI UH501

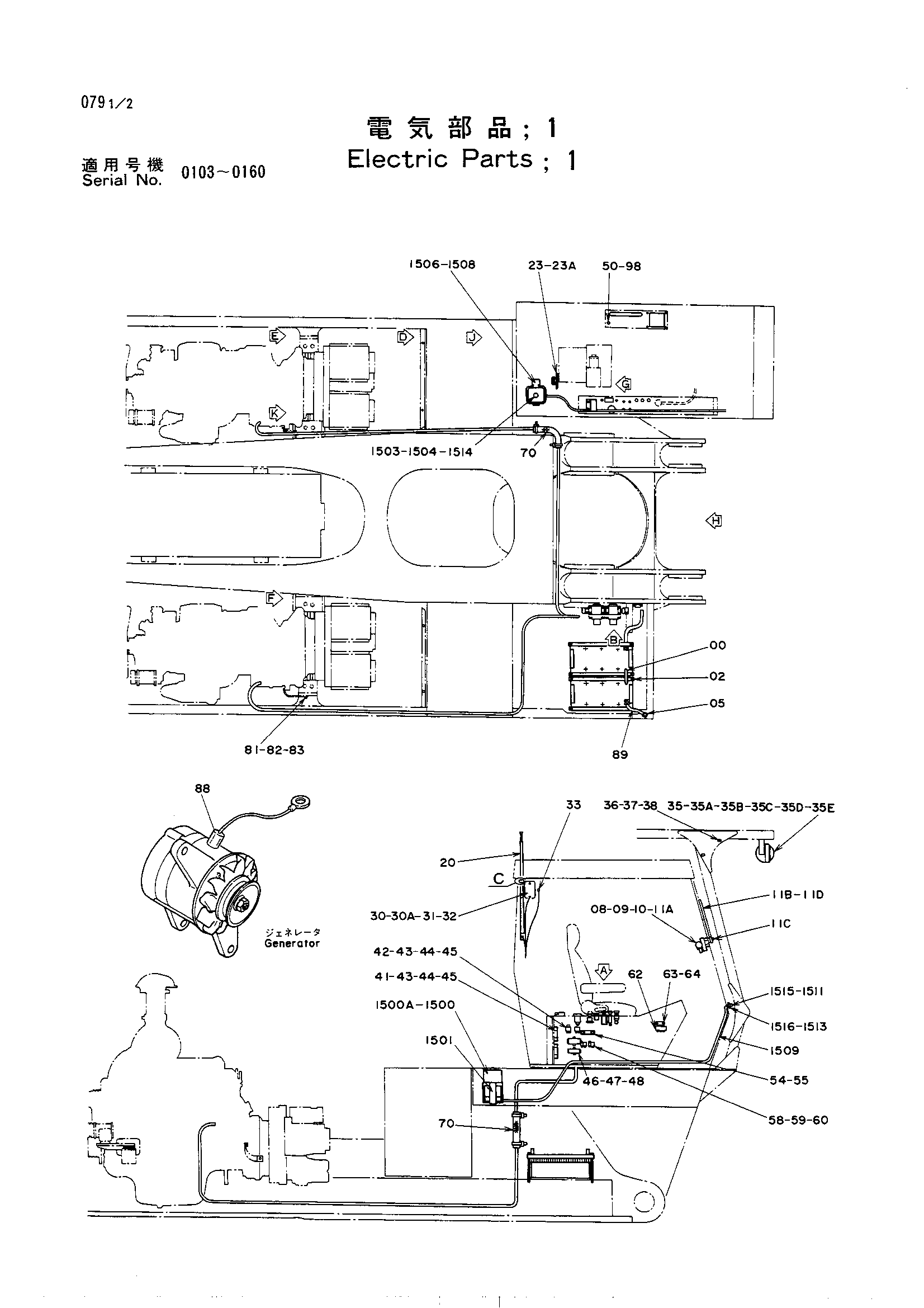

Заводская схема «Электрооборудование (1)» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4195615 | Аккумулятор | 2 |
| 00 | 4503307 замена: 4195615 | Аккумулятор | 2 |
| 00 | 4503307 | Аккумулятор | 2 |
| 01 | 4509030 | Воод | 2 |
| 02 | 4060592 | Держатель | 4 |
| 03 | 4060593 | Болт | 8 |
| 04 | A590106 | Плоская шайба | 8 |
| 05 | J900814 | Болт | 1 |
| 08 | M430510 | Винт | 2 |
| 09 | A590905 | Пружинная шайба | 2 |
| 10 | A590105 | Шайба | 2 |
| 11 | 4169493 | Стеклоочиститель в сборе | 1 |
| 11A | 4151076 | Мотор стеклоочистителя | 1 |
| 11B | 4151078 | Рычаг стеклоочистителя | 1 |
| 11C | M500605 | Гайка | 1 |
| 11D | 4151077 | Щётка стеклоочистителя | 1 |
| 14 | 4188252 | Провод | 1 |
| 14 | 4188252 | Провод | 1 |
| 1500 | 4125805 | Бак воды | 1 |
| 1500A | 4129345 | Гидромотор | 1 |
| 1501 | 8022543 | Кронштейн | 1 |
| 1503 | A590906 | Пружинная шайба | 1 |
| 1504 | M500605 | Гайка | 1 |
| 1506 | A590910 | Пружинная шайба | 2 |
| 1508 | J901020 | Болт | 2 |
| 1509 | 4132891 замена: 4192424 | Виниловый шланг | 1 |
| 1511 | 4125808 замена: 4151732 | Регулировочная шайба | 1 |
| 1511 | 4151732 | Регулировочная шайба | 1 |
| 1513 | A590906 | Пружинная шайба | 1 |
| 1514 | J900650 | Болт | 1 |
| 1515 | 4125807 замена: 4150044 | Форсунка | 1 |
| 1515 | 4150044 | Форсунка | 1 |
| 1516 | J900614 | Болт | 1 |
| 16 | M430508 | Винт | 1 |
| 16 | M430508 | Винт | 1 |
| 17 | A590905 | Пружинная шайба | 1 |
| 17 | A590905 | Пружинная шайба | 1 |
| 18 | A590105 | Шайба | 1 |
| 18 | A590105 | Шайба | 1 |
| 19 | 4043976 | Радио | 1 |
| 19A | A590905 | Пружинная шайба | 2 |
| 19B | A590105 | Шайба | 2 |
| 20 | 4123177 | Антенна | 1 |
| 21 | 4148275 | Бобышка | 1 |
| 22 | M430408 | Винт | 1 |
| 23 | 4121152 | Динамик | 1 |
| 23A | J850516 | Винт | 4 |
| 24 | 4102096 | Питатель | 1 |
| 26 | 4123095 | Короб предохранитель | 1 |
| 26A | 4127781 | Предохранитель 15A | 7 |
| 26B | 4127780 | Предохранитель 30A | 1 |
| 27 | J850620 | Винт | 2 |
| 28 | J251006 | Пружинная шайба | 2 |
| 29 | J250006 | Плоская шайба | 2 |
| 30 | 973204 | Плафон кабины | 1 |
| 30A | 4001854 | Лампа | 1 |
| 31 | M430510 | Винт | 2 |
| 32 | A590905 | Пружинная шайба | 2 |
| 33 | 921037 | Выключатель тумблер | 1 |
| 35 | 214771 | Фонарь | 4 |
| 35A | 214770 | Лампа | 1 |
| 35B | M101432 | Болт | 1 |
| 35C | A590914 | Пружинная шайба | 1 |
| 35D | M501411 | Гайка | 1 |
| 35E | 4053982 | Хомут | 1 |
| 36 | 4000853 | Зажим трубка | 4 |
| 37 | J900612 | Болт | 4 |
| 38 | A590906 | Пружинная шайба | 4 |
| 39 | D910776 | Фонарь пилотный | 2 |
| 39A | 4037223 | Лампа | 1 |
| 40 | 4112456 | Замок зажигания | 2 |
| 40A | 4112457 | Шпонка | 1 |
| 41 | 4158759 | Таймер (впускной отопитель) | 2 |
| 42 | 4158760 | Реле (впускной отопитель) | 2 |
| 43 | M430610 | Винт | 6 |
| 44 | A590906 | Пружинная шайба | 6 |
| 45 | A590106 | Пружинная шайба | 6 |
| 46 | 4158761 | Ресистор (впускной отопитель) | 2 |
| 47 | M430510 | Винт | 4 |
| 48 | A590905 | Пружинная шайба | 4 |
| 50 | 4062491 замена: 4176360 | Выключатель (для погрузчик) | 1 |
| 50 | 4176360 | Выключатель (для погрузчик) | 1 |
| 51 | 445092 | Выключатель пулл | 1 |
| 52 | 4087005 | Выключатель | 1 |
| 53 | 4115360 | Лигхтер | 1 |
| 53A | 4115361 | Лигхтер | 1 |
| 53B | 4115362 | Резистор | 1 |
| 54 | M430308 | Винт | 2 |
| 55 | A590903 | Пружинная шайба | 2 |
| 57 | 2011705 замена: 4183163 | Измеритель хоур | 1 |
| 57 | 4183163 | Измеритель хоур | 1 |
| 58 | 4038459 | Реле хоурметер | 2 |
| 59 | M430510 | Винт | 4 |
| 60 | A590905 | Пружинная шайба | 4 |
| 62 | 4505392 | Реле | 1 |
| 63 | M430610 | Винт | 2 |
| 64 | A590906 | Пружинная шайба | 2 |
| 66 | 4031771 | Реле аккумулятор | 1 |
| 67 | J900828 | Болт | 2 |
| 68 | A590908 | Пружинная шайба | 2 |
| 69 | A590108 | Шайба | 2 |
| 70 | 4141494 | Резиновая втулка | 1 |
| 70 | 4141494 | Резиновая втулка | 1 |
| 71 | 4515086 | Регулятор | 2 |
| 72 | 4515085 | Реле (защитный) | 2 |
| 73 | J900612 | Болт | 12 |
| 74 | A590906 | Пружинная шайба | 12 |
| 76 | 4112459 | Реле | 2 |
| 77 | M430510 | Винт | 4 |
| 78 | A590905 | Пружинная шайба | 4 |
| 79 | J900612 | Болт | 8 |
| 80 | A590906 | Пружинная шайба | 8 |
| 81 | J901020 | Болт | 2 |
| 82 | A590910 | Пружинная шайба | 2 |
| 83 | J217083 | Шайба | 2 |
| 84 | J900812 | Болт | 2 |
| 85 | 4055311 | Зажим | 20 |
| 86 | 4055312 | Зажим | 15 |
| 87 | A590108 | Пружинная шайба | 2 |
| 88 | 4137925 | Конденсатор | 2 |
| 89 | 4131656 | Жгут проводов | 1 |
| 90 | 4185987 | Конденсатор | 2 |
| 91 | 4164096 | Резиновая прокладка | 1 |
| 91A | 4164096 | Резиновая прокладка | 3 |
| 92 | 4164097 | Резиновая прокладка | 1 |
| 93 | J901025 | Болт | 4 |
| 93A | J901025 | Болт | 16 |
| 94 | A590110 | Шайба | 4 |
| 94A | A590110 | Шайба | 16 |
| 95 | 4509404 | Резиновая втулка | 9 |
| 95A | 4509404 | Резиновая втулка | 1 |
| 96 | 4166298 | Реле (аварийный) | 2 |
| 97 | 4166299 | Диод | 2 |
| 98 | 4042098 | Колпачок (для погрузчик) | 1 |
| 99 | 4159274 | Диод | 1 |
| 100 | 4127754 | Диоде (3A) | 1 |
| 101 | 4195609 | Диоде (1A) | 1 |
| 102 | 4195610 | Диоде (10A) | 1 |
| 103 | 4195723 | Диоде (радио ноисе остановка) | 1 |
| 103 | 4195723 | Диоде (радио ноисе остановка) | 1 |
| 103 | 4195723 | Диоде (радио ноисе остановка) | 1 |
| 103 | 4195723 | Диоде (радио ноисе остановка) | 1 |
| 103 | 4195723 | Диоде (радио ноисе остановка) | 1 |
| 104 | J901014 | Диод | 1 |
| 104 | J901014 | Диод | 1 |
| 104 | J901014 | Диод | 1 |
| 104 | J901014 | Диод | 1 |
| 105 | A590910 | Пружинная шайба | 1 |
| 105 | A590910 | Пружинная шайба | 1 |
| 105 | A590910 | Пружинная шайба | 1 |
| 105 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
