CAT валк <экскаватор> — HITACHI UH501

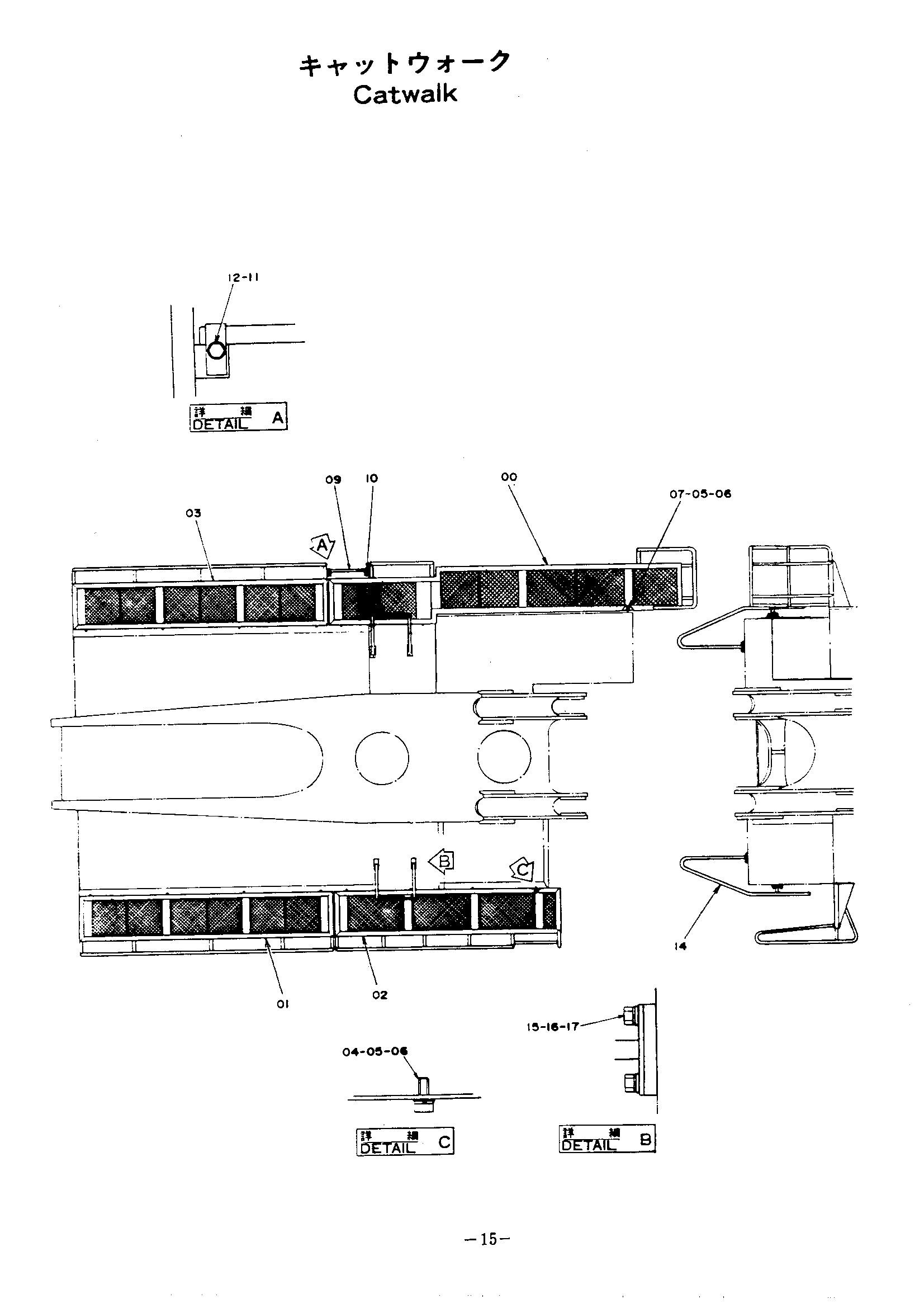

Заводская схема «CAT валк <экскаватор>» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6007075 | Ступень | 1 |
| 01 | 6006984 | Ступень | 1 |
| 02 | 7012779 | Ступень | 1 |
| 03 | 6006983 | Ступень | 1 |
| 04 | J901230 | Болт | 28 |
| 05 | 4086891 | Шайба | 34 |
| 06 | A590912 | Пружинная шайба | 34 |
| 07 | J901235 | Болт | 6 |
| 09 | 4174337 | Стойка | 1 |
| 10 | 4053595 | Хомут трубки | 2 |
| 11 | J901255 | Болт | 2 |
| 12 | A590912 | Пружинная шайба | 2 |
| 14 | 8023611 | Лестница | 2 |
| 15 | J901230 | Болт | 16 |
| 16 | A590912 | Пружинная шайба | 16 |
| 17 | 4086891 | Шайба | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
