Наклон гидроцилиндр (левый)<погрузчик> — HITACHI UH501

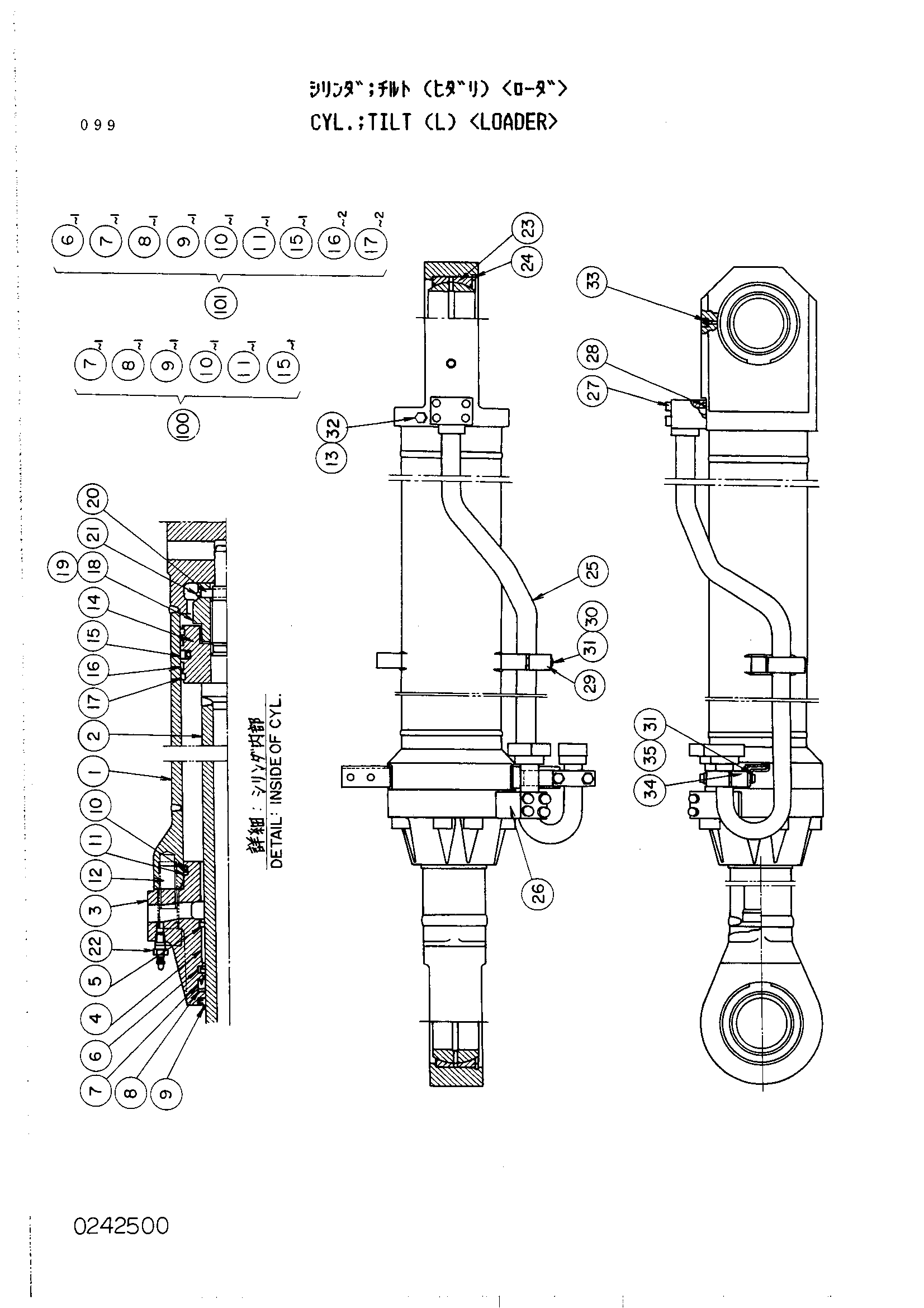

Заводская схема «Наклон гидроцилиндр (левый)<погрузчик>» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4157141 | Гидроцилиндр. наклон(левый) | 1 | |
| 1 | 0242501 | Труба гидроцилиндра | 1 |
| 2 | 0242502 | Шток поршня | 1 |
| 3 | 0242503 | Головка гидроцилиндра | 1 |
| 4 | 0242504 | Втулка | 1 |
| 5 | 0191415 | Кольцо | 1 |
| 6 | 0187705 замена: 4128765 | Кольцо | 1 |
| 7 | 4094949 | U-образная манжета | 1 |
| 8 | 0242505 | Опорное кольцо | 1 |
| 9 | 0242506 | Грязесъёмное кольцо | 1 |
| 10 | A811180 | Уплотнительное кольцо | 1 |
| 11 | 0242507 | Опорное кольцо | 1 |
| 12 | 4104472 | Болт с внутренним шестигранником | 8 |
| 13 | 0242508 | Пробка | 1 |
| 14 | 0242509 | Поршень | 1 |
| 15 | 0242510 | Уплотнительное кольцо | 1 |
| 16 | 0242511 | Кольцо | 2 |
| 17 | 0242512 | Кольцо | 2 |
| 18 | 0242513 | Гайка | 1 |
| 19 | 0242514 | Регулировочная шайба | 1 |
| 20 | 0242515 | Палец | 1 |
| 21 | 0242516 | Стопорное кольцо | 1 |
| 22 | 0237418 | Бреедер воздушный | 1 |
| 23 | 0242517 | Втулка SPH. | 2 |
| 24 | 4045607 | Стопорное кольцо | 2 |
| 25 | 0242518 | Трубка | 1 |
| 26 | 0242519 | Соединение | 1 |
| 27 | 0171719 | Болт | 8 |
| 28 | 955612 | Уплотнительное кольцо | 2 |
| 29 | 0242520 | Держатель | 2 |
| 30 | 0242521 | Болт | 4 |
| 31 | 4034594 | Шайба | 6 |
| 32 | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 4009445 замена: J75481 | Штуцер | 1 |
| 34 | 0242522 | Пластина | 1 |
| 35 | 0242523 | Болт | 2 |
| 100 | 4163900 | Комплект уплотнений | 1 |
| 101 | 4171992 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
