Гидролинии рабочего оборудования <погрузчик> — HITACHI UH501

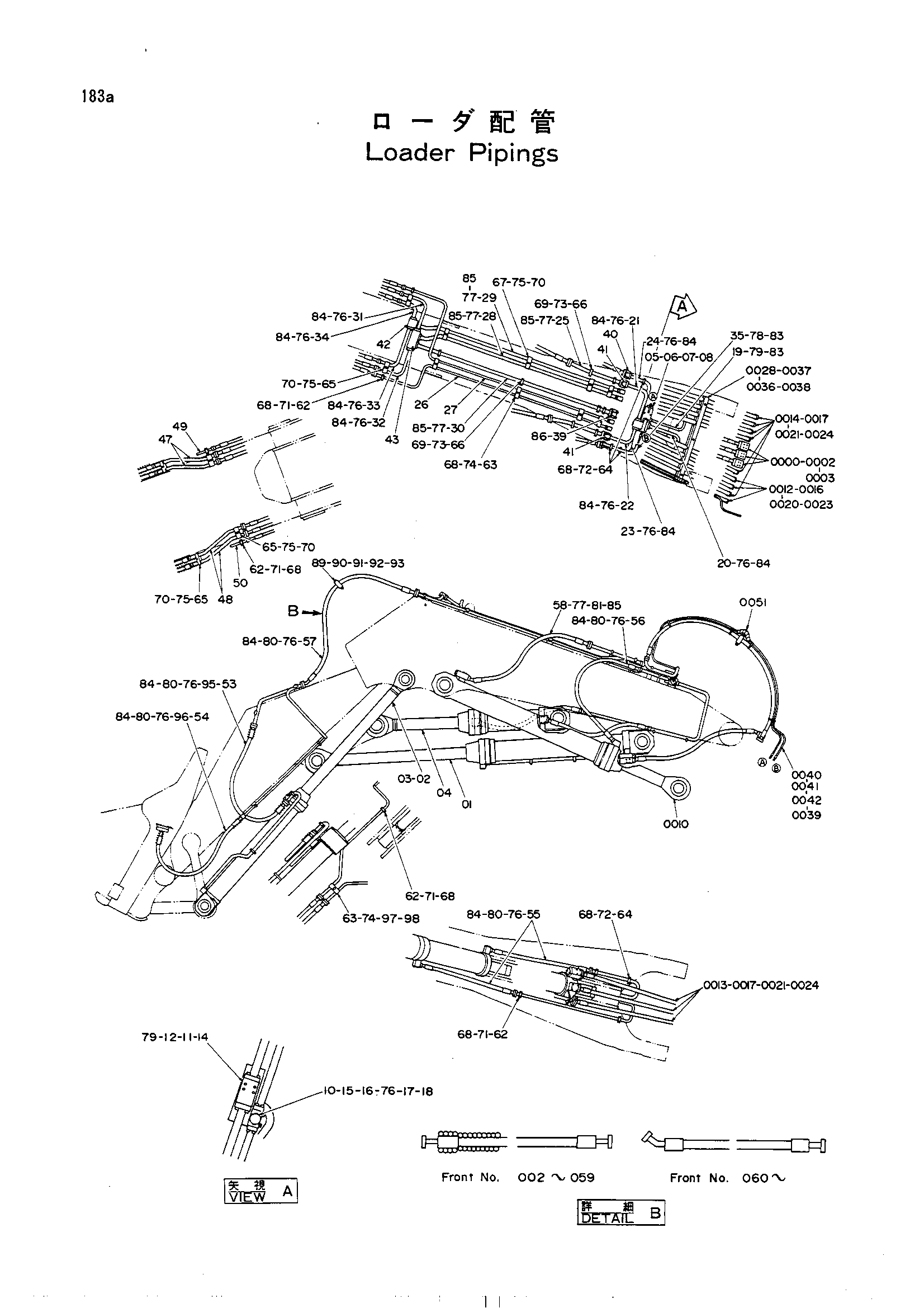

Заводская схема «Гидролинии рабочего оборудования <погрузчик>» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
0000	3023289	Блок	3
0002	A590916	Пружинная шайба	12
0003	J901608	Болт	12
0010	4157139	Гидроцилиндр стрелы	2
0012	4130699	Шланг	3
0013	4130701	Шланг	3
0014	4130700	Шланг	6
0016	4508805	Уплотнительное кольцо	6
0017	4510169	Уплотнительное кольцо	21
0020	4089703	Разъёмный фланец	12
0021	4075854	Разъёмный фланец	36
0023	M341445	Болт с внутренним шестигранником	24
0024	M341650	Болт с внутренним шестигранником	72
0028	3030434	Хомут	2
0036	J901210	Болт	3
0037	J950012	Гайка	6
0038	449490	Шайба	6
0039	94-1402	Угловой штуцер	1
0040	4136911	Шланг	2
0040	4154688	Шланг	2
0041	34-1302	Адаптер	3
0042	4121859	Ленточный зажим	7
0051	4044420	Защитный кожух	1
01	4157138	Гидроцилиндр рукояти	1
02	4157140	Гидроцилиндр. наклон (правый)	1
03	4157141	Гидроцилиндр. наклон (левый)	1
04	4157142	Гидроцилиндр. уровень	1
05	9043106	Клапан	1
05	9043106	Клапан	1
05	9043106	Клапан	1
05	9076529	Клапан	1
05	9076529	Клапан	1
05	9076529	Клапан	1
06	J901208	Болт	2
07	A590912	Пружинная шайба	2
08	A590112	Шайба	2
10	3022943	Блок	1
11	J901490	Болт	4
12	A590914	Пружинная шайба	4
14	3022944	Блок	1
15	J901290	Болт	4
16	A590912	Пружинная шайба	4
17	4130656	Пробка	1
18	985096	Уплотнительное кольцо	1
19	8023777	Трубка	1
19	8023777	Трубка	1
19	8023777	Трубка	1
19	8039531	Трубка	1
19	8039531	Трубка	1
19	8039531	Трубка	1
20	8023376	Трубка	1
20	8023376	Трубка	1
20	8023376	Трубка	1
20	8039960	Трубка	1
20	8039960	Трубка	1
20	8039960	Трубка	1
21	8023434	Трубка	1
22	8023336	Трубка	1
23	8023332	Трубка	1
24	8023333	Трубка	1
25	8028671	Трубка	2
26	8023337	Трубка	1
27	8023381	Трубка	1
28	8023380	Трубка	1
29	8023324	Трубка	1
30	8023379	Трубка	1
31	8023377	Трубка	1
32	8023378	Трубка	1
33	8023325	Трубка	1
34	8023335	Трубка	1
35	8023330	Трубка	1
39	4130731 замена: 4219118	Обратный клапан	1
39	4219118	Обратный клапан	1
40	3023288	Блок	1
41	3023286	Блок	2
42	3023285	Блок	1
43	3023287	Блок	1
47	8028673	Трубка	2
48	8028672	Трубка	2
49	8028669	Трубка	1
50	8028670	Трубка	1
53	4130697 замена: 4180328	Шланг (с защита)	4
53	4180328	Шланг	4
54	4130697 замена: 4180329	Шланг (с защита)	2
54	4180329	Шланг	2
55	4130696	Шланг	2
56	4130697	Шланг	2
57	4130698 замена: 4178036	Шланг	6
57	4178036 замена: 4223582	Шланг	6
57	4223582	Шланг	6
58	4130701	Шланг	2
62	4118859	Хомут трубки	8
63	4118863	Хомут трубки	4
63	4118863	Хомут трубки	4
63	4118863	Хомут трубки	5
63	4118863	Хомут трубки	5
64	4118860	Хомут трубки	5
65	4130261	Хомут трубки	6
66	4118861	Хомут трубки	7
66	4118861	Хомут трубки	7
66	4118861	Хомут трубки	8
66	4118861	Хомут трубки	8
67	4118858	Хомут трубки	3
67	4118858	Хомут трубки	3
67	4118858	Хомут трубки	4
67	4118858	Хомут трубки	4
68	J901270	Болт	32
68	J901270	Болт	32
68	J901270	Болт	34
68	J901270	Болт	34
69	J901280	Болт	14
69	J901280	Болт	14
69	J901280	Болт	16
69	J901280	Болт	16
70	J901480	Болт	18
70	J901480	Болт	18
70	J901480	Болт	20
70	J901480	Болт	20
71	439037	Стопорная пластина	8
72	D46612	Стопорная шайба	5
73	X4848	Стопорная шайба	7
73	X4848	Стопорная шайба	7
73	X4848	Стопорная шайба	8
73	X4848	Стопорная шайба	8
74	442687	Стопорная пластина	4
74	442687	Стопорная пластина	4
74	442687	Стопорная пластина	5
74	442687	Стопорная пластина	5
75	4096893	Стопорная пластина	9
75	4096893	Стопорная пластина	9
75	4096893	Стопорная пластина	10
75	4096893	Стопорная пластина	10
76	4508805	Уплотнительное кольцо	45
77	4510169	Уплотнительное кольцо	9
78	A811040	Уплотнительное кольцо	1
79	966993	Уплотнительное кольцо	2
80	4089703	Разъёмный фланец	64
81	4075854	Разъёмный фланец	8
83	M341240	Болт	8
84	M341445	Болт	176
85	M341650	Болт	36
86	M341601	Болт с внутренним шестигранником	4
87	4069900	Уплотнительное кольцо	1
89	3032230	Хомут	4
89	4140831 замена: 3032230	Хомут	4
89	4140831 замена: J901210	Хомут	4
90	J901206	Болт	4
90	J901210	Болт	4
91	J950012	Гайка	8
92	449490	Шайба	8
93	4115284	Резиновая прокладка	6
95	4055103	Защитный кожух	4
96	4109105	Защита шланга	2
97	4183784	Пластина	1
97	4183784	Пластина	1
97	4188156	Пластина	1
98	J901270	Болт	2
98	J901270	Болт	2
98	J901270	Болт	2
98	J901270	Болт	2
98	M211280	Болт	2
98	M211280	Болт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
