Рукоять в сборе (3.3M)<экскаватор> — HITACHI UH501

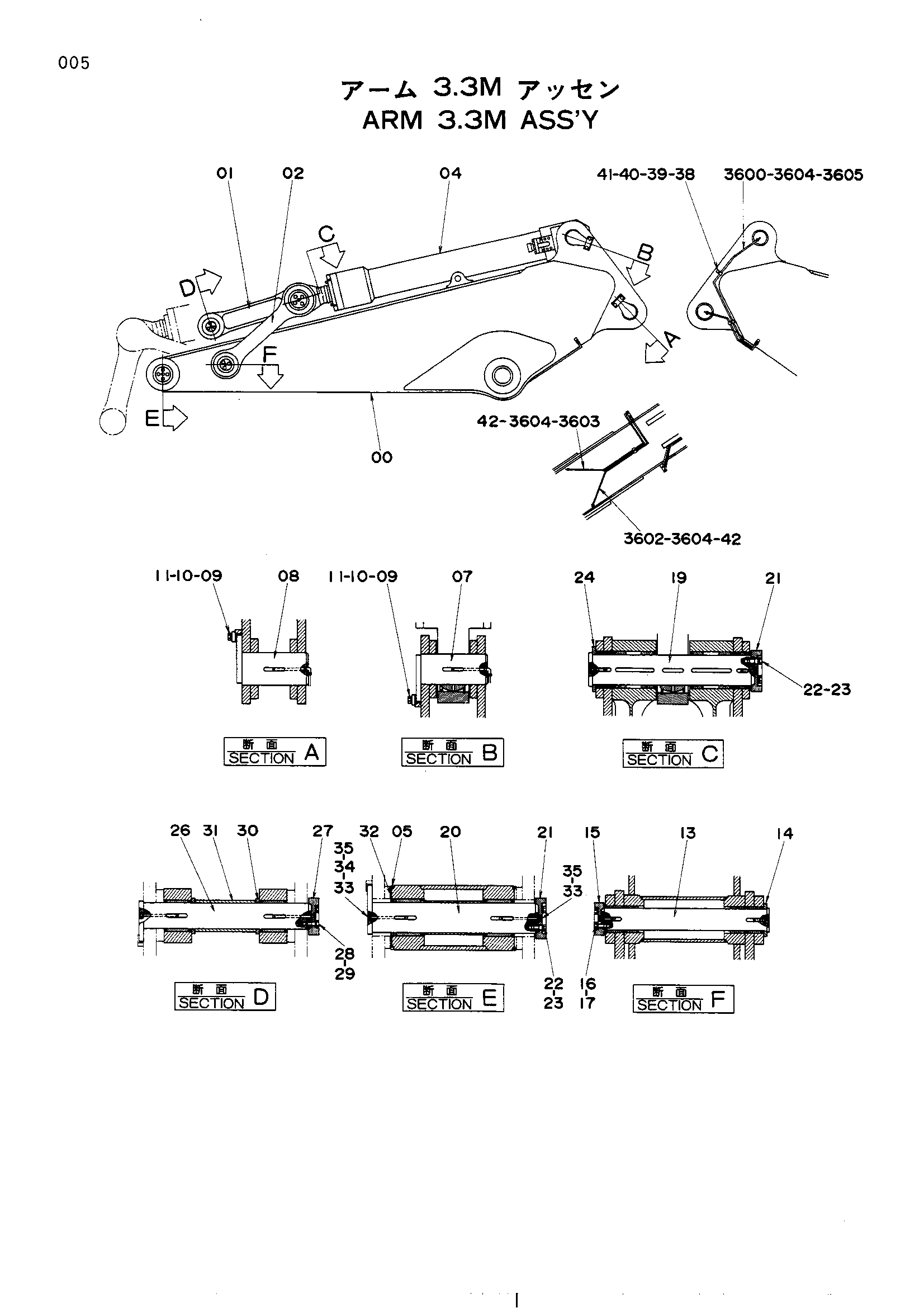

Заводская схема «Рукоять в сборе (3.3M)<экскаватор>» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9046500 | Рукоять 3.3M | 1 |
| 01 | 9046501 | Тяга A | 2 |
| 02 | 9046498 | Тяга B | 2 |
| 04 | 4165448 | Гидроцилиндр ковш | 1 |
| 05 | 4136522 | Уплотнительное кольцо | 2 |
| 07 | 9716622 | Палец | 1 |
| 08 | 9716624 | Палец | 1 |
| 09 | 4122729 | Пластина | 2 |
| 10 | M112045 | Болт | 4 |
| 11 | A590920 | Пружинная шайба | 4 |
| 13 | 3024773 | Палец | 1 |
| 14 | 4040930 | Шайба | 1 |
| 15 | 3015951 | Ограничитель | 1 |
| 16 | M111645 | Болт | 3 |
| 17 | A590916 | Пружинная шайба | 3 |
| 19 | 3024772 | Палец | 1 |
| 20 | 9716625 | Палец | 1 |
| 21 | 4136627 | Ограничитель | 2 |
| 22 | M112050 | Болт | 8 |
| 23 | A590920 | Пружинная шайба | 8 |
| 24 | 4136625 | Проставка | 1 |
| 26 | 9716621 | Палец | 1 |
| 27 | 3015952 | Ограничитель | 1 |
| 28 | M111645 | Болт | 3 |
| 29 | A590916 | Пружинная шайба | 3 |
| 30 | 4040932 | Шайба | 2 |
| 31 | 4136622 | Трубка | 1 |
| 32 | 4165444 | Регулировочная шайба | 3 |
| 33 | 4105912 | Колпачок | 8 |
| 34 | 4130686 | Втулка | 4 |
| 35 | J75481 | Штуцер | 8 |
| 3600 | 4148092 | Трубка | 1 |
| 3601 | 4148091 | Трубка | 1 |
| 3602 | 4148124 | Трубка | 1 |
| 3603 | 4148130 | Трубка | 1 |
| 3604 | 4130169 | Штуцер трубки | 6 |
| 3605 | 4130175 | Штуцер трубки | 2 |
| 38 | 4032160 | Хомут | 3 |
| 39 | 4032161 | Резиновая прокладка | 3 |
| 40 | J901228 | Болт | 3 |
| 41 | A590912 | Пружинная шайба | 3 |
| 42 | 94-0630 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
