Гидролинии рабочего оборудования (укороченный стрела) — HITACHI UH501

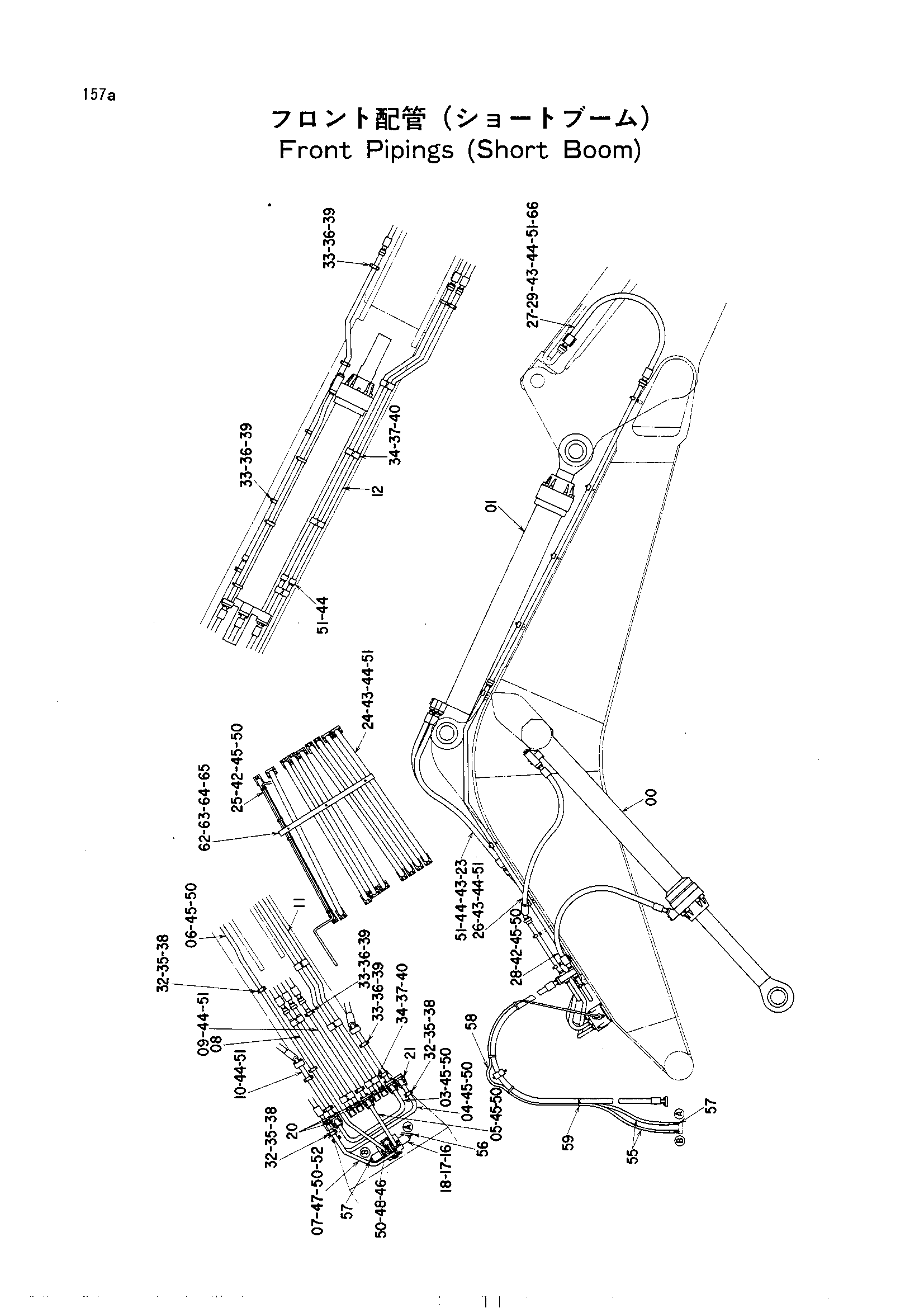

Заводская схема «Гидролинии рабочего оборудования (укороченный стрела)» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4157139 | Гидроцилиндр стрелы | 2 |
| 01 | 4165449 | Гидроцилиндр: рукоять | 1 |
| 03 | 8024783 | Трубка | 1 |
| 04 | 8024784 | Трубка | 1 |
| 05 | 8024785 | Трубка | 1 |
| 06 | 8031671 | Трубка | 1 |
| 07 | 8031672 | Трубка | 1 |
| 08 | 8031673 | Трубка | 2 |
| 09 | 8031674 | Трубка | 1 |
| 10 | 8031675 | Трубка | 2 |
| 11 | 8031676 | Трубка | 2 |
| 12 | 8031677 | Трубка | 3 |
| 16 | 4115927 | Гидрораспределитель | 1 |
| 17 | J901211 | Болт | 3 |
| 18 | A590912 | Пружинная шайба | 3 |
| 20 | 3023286 | Блок | 3 |
| 21 | 3023288 | Блок | 1 |
| 23 | 4136487 | Шланг | 3 |
| 24 | 4130700 | Шланг | 8 |
| 25 | 4130699 | Шланг | 1 |
| 26 | 4130701 | Шланг | 2 |
| 27 | 4136487 замена: 4180330 | Шланг | 3 |
| 27 | 4180330 замена: 4229868 | Шланг | 3 |
| 27 | 4229868 | Шланг | 3 |
| 28 | 4130697 | Шланг | 2 |
| 29 | 4136690 | Защита шланга | 3 |
| 32 | 4118860 | Хомут трубки | 6 |
| 33 | 4118861 | Хомут трубки | 12 |
| 34 | 4118858 | Хомут трубки | 9 |
| 35 | J901270 | Болт | 12 |
| 36 | J901280 | Болт | 24 |
| 37 | J901480 | Болт | 18 |
| 38 | D46612 | Стопорная шайба | 6 |
| 39 | X4848 | Стопорная шайба | 12 |
| 40 | 4096893 | Стопорная пластина | 9 |
| 42 | 4089703 | Разъёмный фланец | 12 |
| 43 | 4075854 | Разъёмный фланец | 64 |
| 44 | 4510169 | Уплотнительное кольцо | 38 |
| 45 | 4508805 | Уплотнительное кольцо | 12 |
| 46 | 4508805 | Уплотнительное кольцо | 1 |
| 46 | A811040 замена: 4508805 | Уплотнительное кольцо | 1 |
| 47 | A811050 | Уплотнительное кольцо | 1 |
| 48 | 4118188 | Крышка | 1 |
| 50 | M341445 | Болт с внутренним шестигранником | 52 |
| 51 | M341650 | Болт с внутренним шестигранником | 152 |
| 52 | M341440 | Болт с внутренним шестигранником | 4 |
| 55 | 4136911 замена: 4136911 | Шланг | 2 |
| 55 | 4154688 | Шланг | 2 |
| 56 | 94-1402 | Угловой штуцер | 1 |
| 57 | 94-1302 | Адаптер | 3 |
| 58 | 4044420 | Защитный кожух | 1 |
| 59 | 4121859 | Ленточный зажим | 8 |
| 62 | 3030558 | Хомут | 2 |
| 63 | J901210 | Болт | 3 |
| 64 | J950012 | Гайка | 6 |
| 65 | 449490 | Шайба | 6 |
| 66 | 4504491 | Хомут шланга | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
