Гусеничная рама — HITACHI UH501

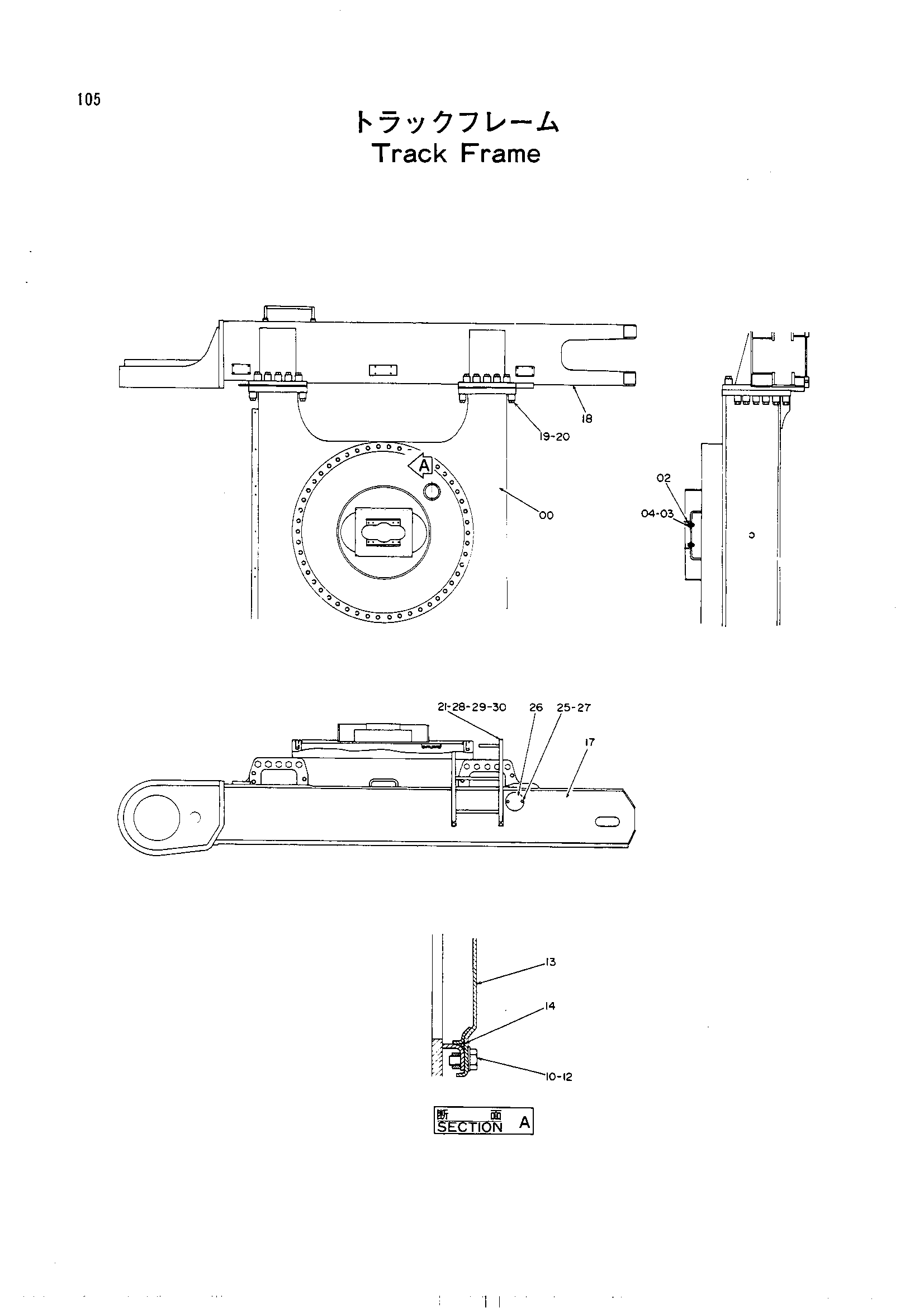

Заводская схема «Гусеничная рама» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5001274 | Гусеничная рама | 1 |
| 02 | 4098345 | Опора | 2 |
| 03 | M121650 | Болт | 4 |
| 04 | M511613 | Гайка | 8 |
| 10 | A590910 | Пружинная шайба | 6 |
| 12 | M111020 | Болт | 6 |
| 13 | 8023981 | Крышка | 1 |
| 14 | A810160 | Уплотнительное кольцо | 1 |
| 17 | 5001550 | Рама боковой(правый) | 1 |
| 18 | 5001551 | Рама боковой(левый) | 1 |
| 19 | 4130287 | Проставка | 72 |
| 20 | M123905 | Болт | 72 |
| 21 | 8026457 | Лестница | 2 |
| 21 | 8032426 | Лестница (для 900 башмак) | 2 |
| 25 | A590912 | Пружинная шайба | 4 |
| 26 | 4155569 | Крышка | 2 |
| 27 | J901218 | Болт | 4 |
| 28 | A590112 | Шайба | 16 |
| 29 | A590912 | Пружинная шайба | 16 |
| 30 | J901230 | Болт | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
