Всасывающие трубопроводы — HITACHI UH501

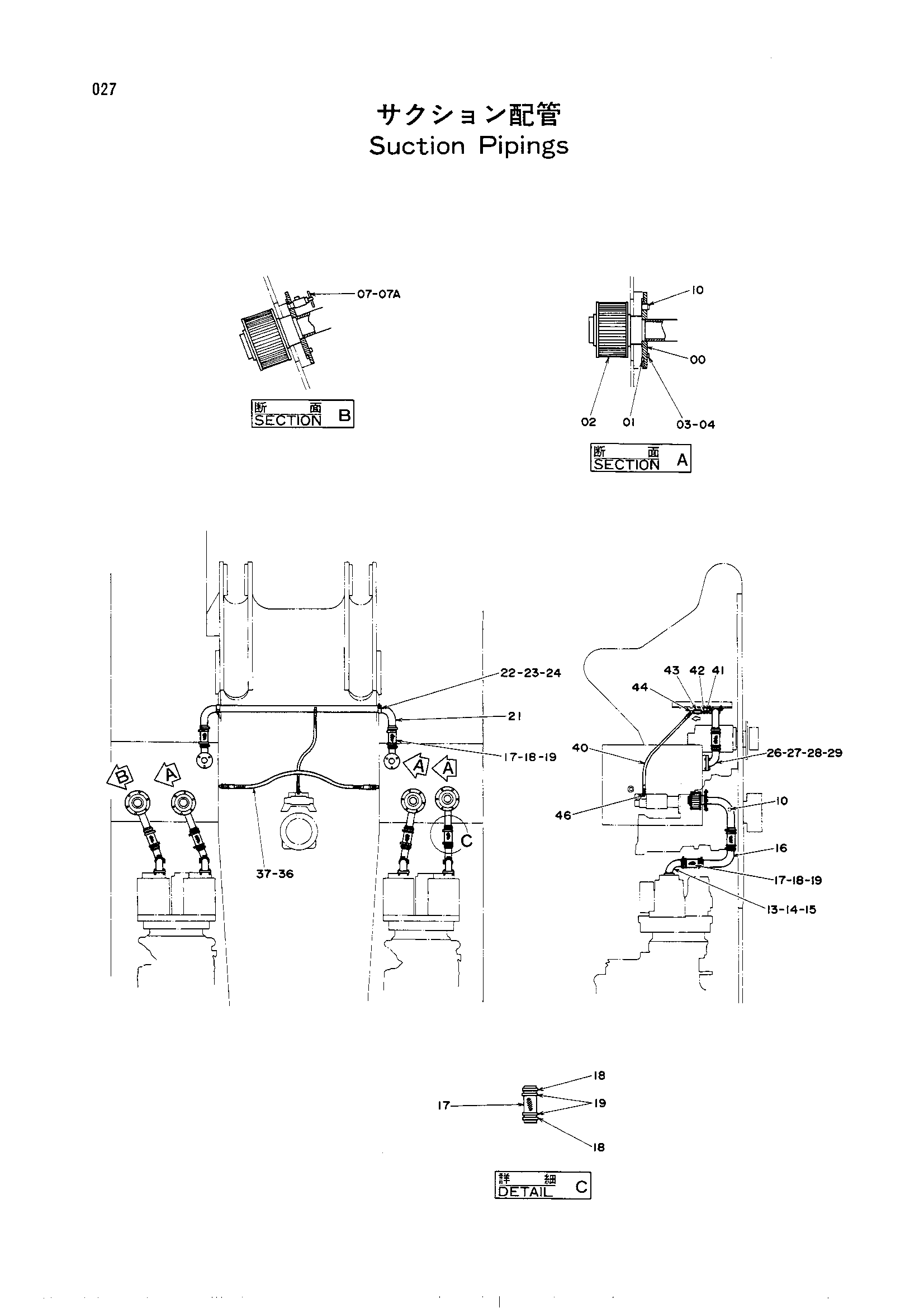

Заводская схема «Всасывающие трубопроводы» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8023764 | Всасывающая трубка | 4 |
| 01 | A810165 | Уплотнительное кольцо | 4 |
| 01 | A810165 | Уплотнительное кольцо | 4 |
| 02 | 3501403 | Всасывающий фильтр | 4 |
| 03 | M111025 | Болт | 24 |
| 04 | A590910 | Пружинная шайба | 24 |
| 07 | 4094354 | Кран | 1 |
| 07A | 4092111 | Уплотнительное кольцо | 1 |
| 10 | 94-2023 | Пробка | 7 |
| 13 | 9715832 | Трубка | 4 |
| 14 | A810060 | Уплотнительное кольцо | 4 |
| 15 | M341236 | Болт с внутренним шестигранником | 16 |
| 16 | 8023765 | Трубка | 4 |
| 17 | 4094001 | Резиновый шланг | 10 |
| 18 | 4156850 | Хомут шланга | 20 |
| 18 | 4156850 | Хомут шланга | 20 |
| 18 | 4156850 | Хомут шланга | 20 |
| 18 | 4156850 | Хомут шланга | 20 |
| 18 | 4504491 замена: 4156850 | Хомут шланга | 20 |
| 18 | 4504491 | Хомут шланга | 20 |
| 18 | 4504491 | Хомут шланга | 20 |
| 18 | 4504491 | Хомут шланга | 20 |
| 19 | 4156850 | Хомут шланга | 21 |
| 21 | 8023793 | Трубка | 1 |
| 22 | 4053865 | Хомут трубки | 2 |
| 23 | J901016 замена: J901020 | Болт | 4 |
| 23 | J901020 | Болт | 4 |
| 24 | A590910 | Пружинная шайба | 4 |
| 26 | 8024725 | Трубка | 2 |
| 27 | A810060 | Уплотнительное кольцо | 2 |
| 28 | J901240 | Болт | 6 |
| 29 | A590912 | Пружинная шайба | 6 |
| 36 | 94-1305 | Адаптер | 2 |
| 37 | 4154687 | Шланг | 1 |
| 40 | 4055220 | Шланг | 1 |
| 40 | 4055239 замена: 4055220 | Шланг | 1 |
| 41 | 94-1603 | Переходник | 1 |
| 42 | 94-1703 | Адаптер | 1 |
| 43 | 9034570 | Обратный клапан | 1 |
| 44 | 94-1503 | Угловой штуцер | 1 |
| 46 | 4042032 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
