Электрооборудование (2) — HITACHI UH501

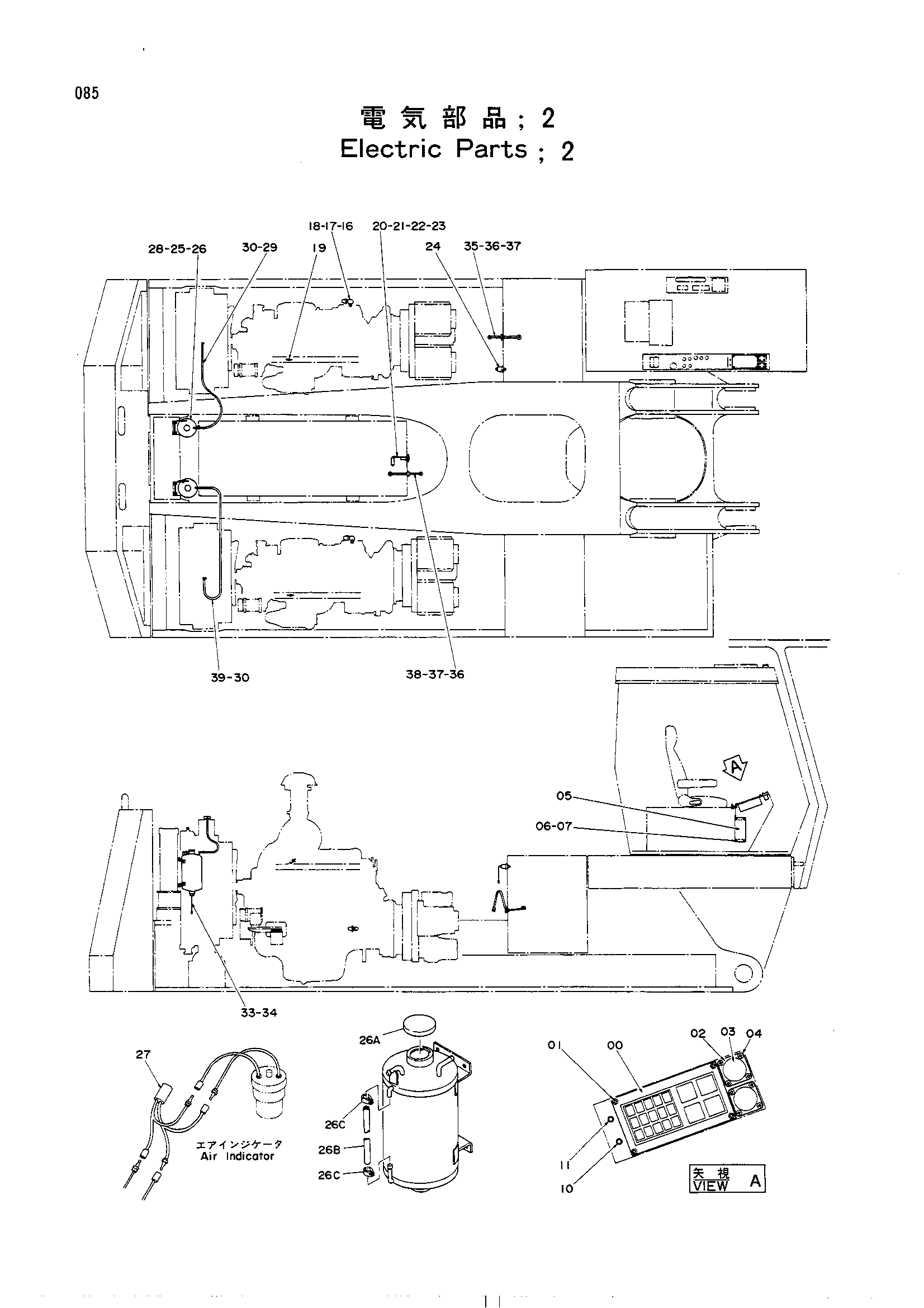

Заводская схема «Электрооборудование (2)» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4126080 | Панель указатель | 1 |
| 01 | 4129422 | Винт | 4 |
| 02 | 3023552 | Крышка | 2 |
| 03 | 4131663 | Указатель оил-прес. | 2 |
| 04 | 4131666 | Винт | 8 |
| 05 | 4129244 | Блок управление | 1 |
| 06 | M430610 | Винт | 4 |
| 07 | A590906 | Пружинная шайба | 4 |
| 10 | 4129271 | Выключатель пусхбут (вхите) | 1 |
| 11 | 4143860 | Выключатель пусхбут (греен) | 1 |
| 16 | 94-0630 | Угловой штуцер | 2 |
| 17 | 4131661 | Блок | 2 |
| 18 | 94-1600 | Переходник | 2 |
| 19 | 4030594 | Блок (водяной темп.) | 2 |
| 20 | 2011702 | Поплавок | 1 |
| 21 | 4504289 | Манжета | 1 |
| 22 | M430510 | Винт | 5 |
| 23 | A590905 | Пружинная шайба | 5 |
| 24 | 4131662 | Блок (воздушный давление) | 1 |
| 25 | J901020 | Болт | 8 |
| 26 | 4131687 | Бак воды | 2 |
| 26A | 2019490 | Колпачок | 1 |
| 26B | 2019491 | Трубка | 1 |
| 26C | 2019489 | Хомут | 2 |
| 27 | 4196337 | Конденсатор | 2 |
| 28 | A590910 | Пружинная шайба | 8 |
| 29 | 4131664 замена: 4191405 | Водяной шланг | 1 |
| 29 | 4191405 | Водяной шланг | 1 |
| 30 | 4508575 | Хомут шланга | 6 |
| 33 | 4131665 | Выключатель уровень (водяной) | 2 |
| 34 | 4131721 | Манжета | 2 |
| 35 | 4129942 | Выключатель уровень | 1 |
| 36 | M430513 | Винт | 6 |
| 37 | A590905 | Пружинная шайба | 6 |
| 38 | 4129941 | Выключатель уровень (топливный) | 1 |
| 39 | 4131664 замена: 4191406 | Водяной шланг | 1 |
| 39 | 4191406 | Водяной шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
