Управление короб (левый) — HITACHI UH501

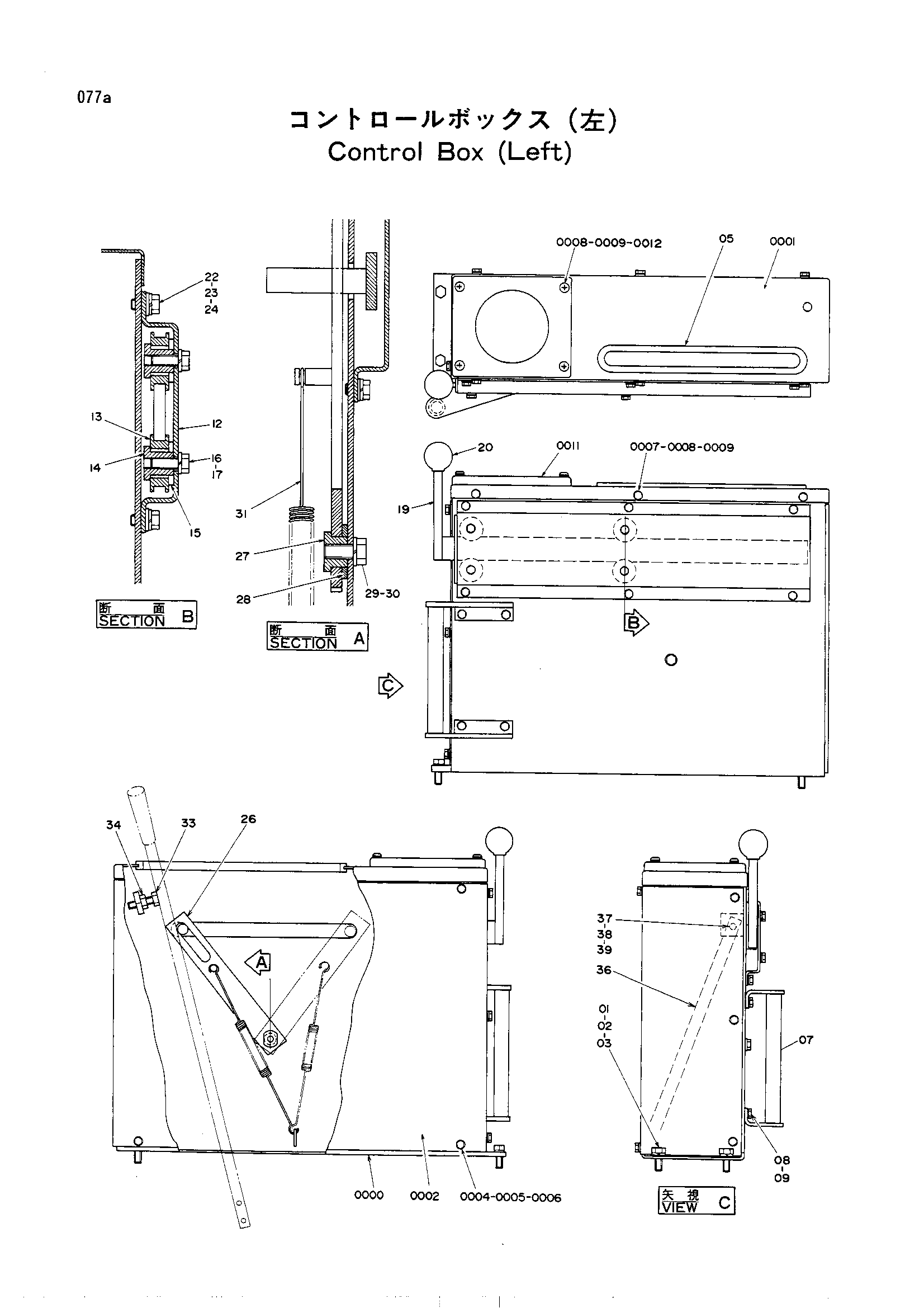

Заводская схема «Управление короб (левый)» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
0000	6006433	Стойка	1
0000	9053779	Консоль (левый)	1
0001	7013851	Панель	1
0002	3028750	Крышка	1
0004	J900612	Болт	9
0005	A590906	Пружинная шайба	9
0006	A590106	Пружинная шайба	9
0007	J870612	Болт	3
0008	J251006	Пружинная шайба	7
0009	J250006	Шайба	7
0011	3028708	Крышка	1
0011	3031127	Крышка	1
0012	J850625	Винт	4
0012	J850650	Винт	4
01	J901025	Болт	4
02	A590910	Пружинная шайба	4
03	A590110	Шайба	4
05	4130682	Резиновая втулка	1
07	8028526	Рукоятка	1
08	J900612	Болт	4
09	A590906	Пружинная шайба	4
12	8023862	Крышка	1
13	4150562 замена: 9722924	Шкив	4
13	9722924	Шкив	4
14	4131474	Вал шкив	4
15	A590112	Шайба	4
16	J900616	Болт	4
17	A590906	Пружинная шайба	4
19	8028523 замена: 8031423	Рычаг	1
19	8031423	Рычаг	1
20	4143169	Рукоятка	1
22	J900610	Болт	6
23	A590906	Пружинная шайба	6
24	A590106	Пружинная шайба	6
26	9715823	Тяга	1
27	4131475	Фиксатор	1
28	A590116	Шайба	1
29	J900818	Болт	1
30	A590908	Пружинная шайба	1
31	4137258	Пружина	1
33	M261036	Болт	1
34	J950010	Гайка	1
36	4198712	Стойка	1
36	4198712	Стойка	1
37	J901022	Болт	2
37	J901022	Болт	2
38	A590910	Пружинная шайба	2
38	A590910	Пружинная шайба	2
39	A590110	Шайба	2
39	A590110	Шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
