Гидроцилиндр рукояти <погрузчик> — HITACHI UH501

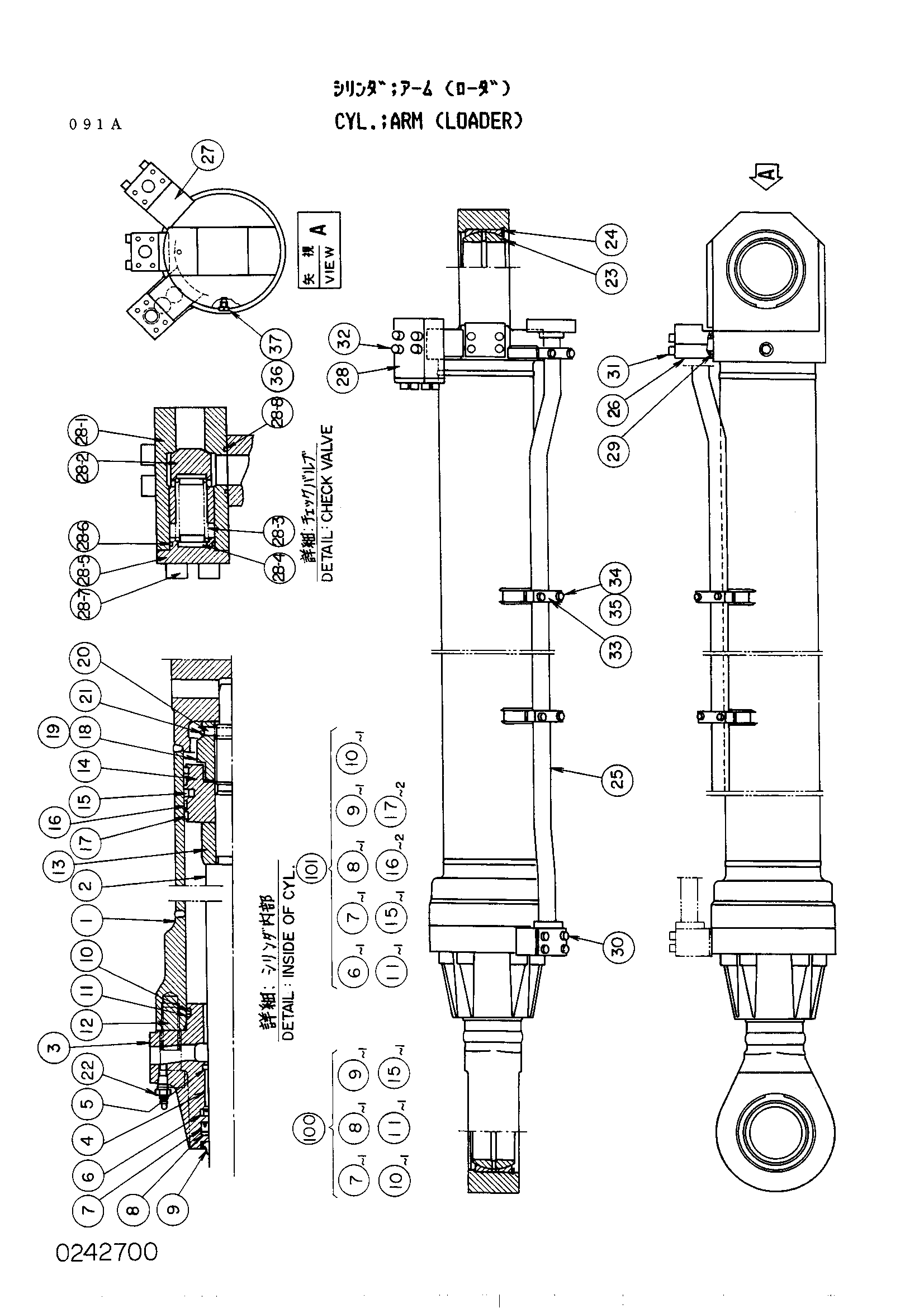

Заводская схема «Гидроцилиндр рукояти <погрузчик>» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4157138 | Гидроцилиндр рукояти | 1 | |
| 1 | 0242701 | Труба гидроцилиндра | 1 |
| 2 | 0242702 | Шток поршня | 1 |
| 3 | 0242703 | Головка гидроцилиндра | 1 |
| 4 | 0242704 | Втулка | 1 |
| 5 | 0160706 | Стопорное кольцо | 1 |
| 6 | 0242705 замена: 4128773 | Кольцо | 1 |
| 7 | 4070027 | Кольцо U | 1 |
| 8 | 0242706 | Опорное кольцо | 1 |
| 9 | 0242707 | Грязесъёмное кольцо | 1 |
| 10 | 0148310 | Уплотнительное кольцо | 1 |
| 11 | 0242708 | Опорное кольцо | 1 |
| 12 | 0242709 | Болт с внутренним шестигранником | 8 |
| 13 | 0242710 | Амортизирующий подшипник | 1 |
| 14 | 0242711 | Поршень | 1 |
| 15 | 0242712 | Уплотнительное кольцо | 1 |
| 16 | 0242713 | Кольцо | 2 |
| 17 | 0242714 | Кольцо | 2 |
| 18 | 0242715 | Гайка | 1 |
| 19 | 0242716 | Регулировочная шайба | 1 |
| 20 | 0242717 | Палец | 1 |
| 21 | 0242718 | Стопорное кольцо | 1 |
| 22 | 0237418 | Бреедер воздушный | 1 |
| 23 | 0242317 | Втулка SPH. | 2 |
| 24 | 0242318 | Кольцо ретаининг. | 2 |
| 25 | 0242719 | Трубка | 1 |
| 26 | 0242720 | Соединение | 1 |
| 27 | 0242721 | Соединение | 1 |
| 28 | 0242722 замена: 4130731 | Клапан кхеккассй | 1 |
| 28 | 4130731 | Обратный клапан | 1 |
| 28-1 | 0242723 | Корпус клапан | 1 |
| 28-2 | 0242724 | Клапан | 1 |
| 28-3 | 4153721 | Пружина | 1 |
| 28-4 | 4094938 | Направляющая пружины | 2 |
| 28-5 | 4094939 | Крышка | 1 |
| 28-6 | A811045 | Уплотнительное кольцо | 1 |
| 28-7 | 0242725 | Болт с внутренним шестигранником | 4 |
| 28-8 | 4069900 | Уплотнительное кольцо | 1 |
| 29 | 4069900 | Уплотнительное кольцо | 3 |
| 30 | 0242726 | Болт с внутренним шестигранником | 4 |
| 31 | 0242727 | Болт с внутренним шестигранником | 4 |
| 32 | 0242728 | Болт с внутренним шестигранником | 4 |
| 33 | 0242729 | Держатель | 3 |
| 34 | 0242730 | Болт | 6 |
| 35 | 4069706 | Пружинная шайба | 3 |
| 36 | 0242508 | Пробка | 1 |
| 37 | 4506418 | Уплотнительное кольцо | 1 |
| 100 | 4163898 | Комплект уплотнений | 1 |
| 101 | 4171991 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
