Гидромотор поворота — HITACHI UH501

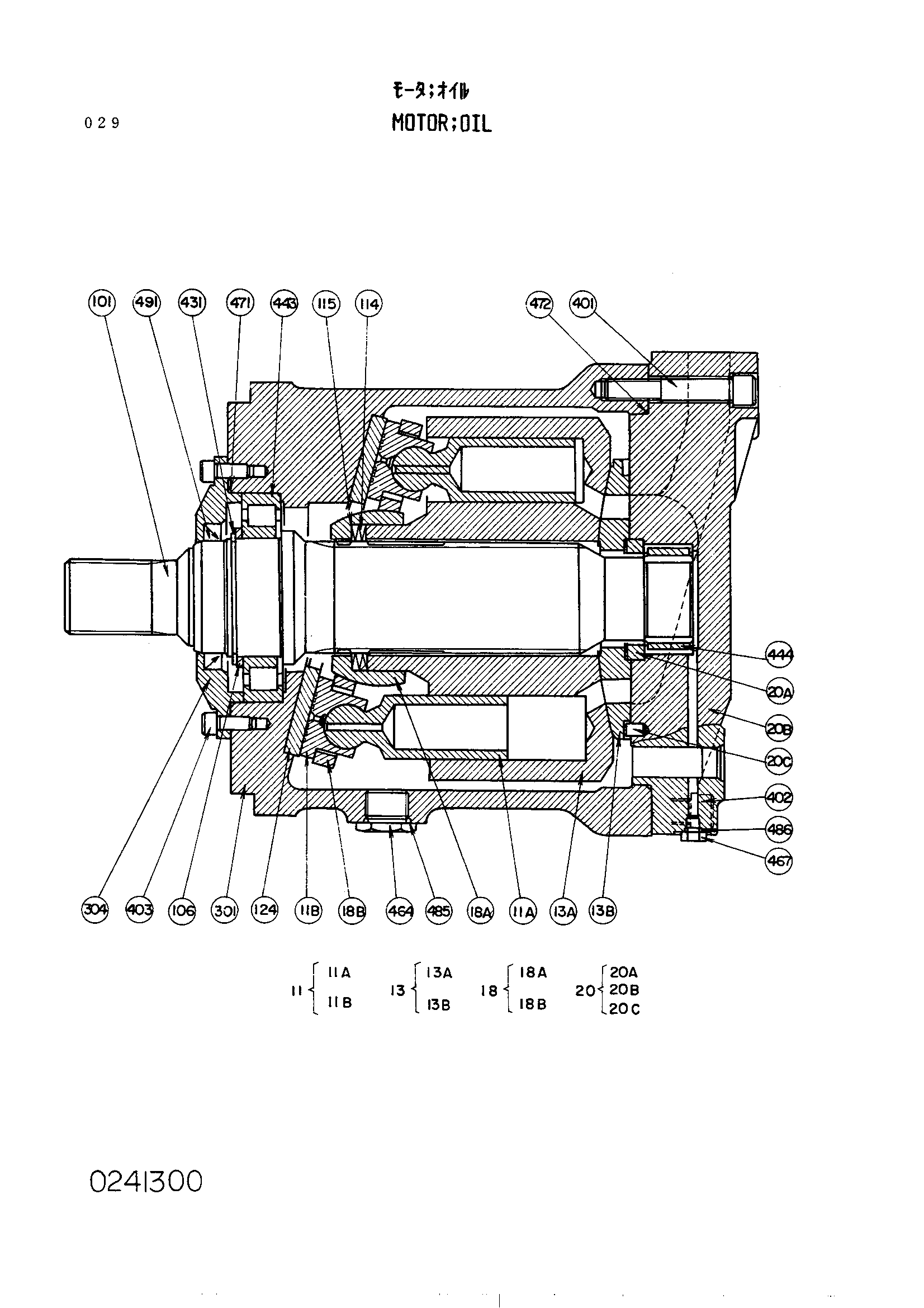

Заводская схема «Гидромотор поворота» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4154587 | Гидромотор | 1 | |
| 11 | 0222801 | Поршень дополнительный | 9 |
| 13 | 0236002 | Гидроцилиндр.в сборе | 1 |
| 18 | 0222803 | Фиксатор дополнительный | 1 |
| 20 | 0241301 | Крышка в сборе | 1 |
| 101 | 0236004 | Вал привод | 1 |
| 106 | 0222808 | Проставка | 1 |
| 114 | 0222809 | Пружина | 4 |
| 115 | 0222810 | Регулировочная шайба | 1 |
| 124 | 0222811 | Пластина | 1 |
| 301 | 0236005 | Корпус | 1 |
| 304 | 0222813 | Крышка передний | 1 |
| 401 | 0222814 | Болт с внутренним шестигранником | 3 |
| 402 | 0222815 замена: M341656 | Болт с внутренним шестигранником | 9 |
| 403 | 0131109 | Болт | 6 |
| 431 | 991351 | Стопорное кольцо | 1 |
| 443 | 0236011 | Подшипник. каток | 1 |
| 444 | 0236012 | Игольчатый подшипник | 1 |
| 464 | 0175233 | Пробка | 2 |
| 467 | 0100091 | Пробка | 1 |
| 471 | 0236016 | Уплотнительное кольцо | 1 |
| 472 | 0222820 | Уплотнительное кольцо | 1 |
| 485 | 4506424 | Уплотнительное кольцо | 2 |
| 486 | 4154233 | Уплотнительное кольцо | 1 |
| 491 | 0229817 | Масляное уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
