Фулл-флов фильтр — HITACHI UH501

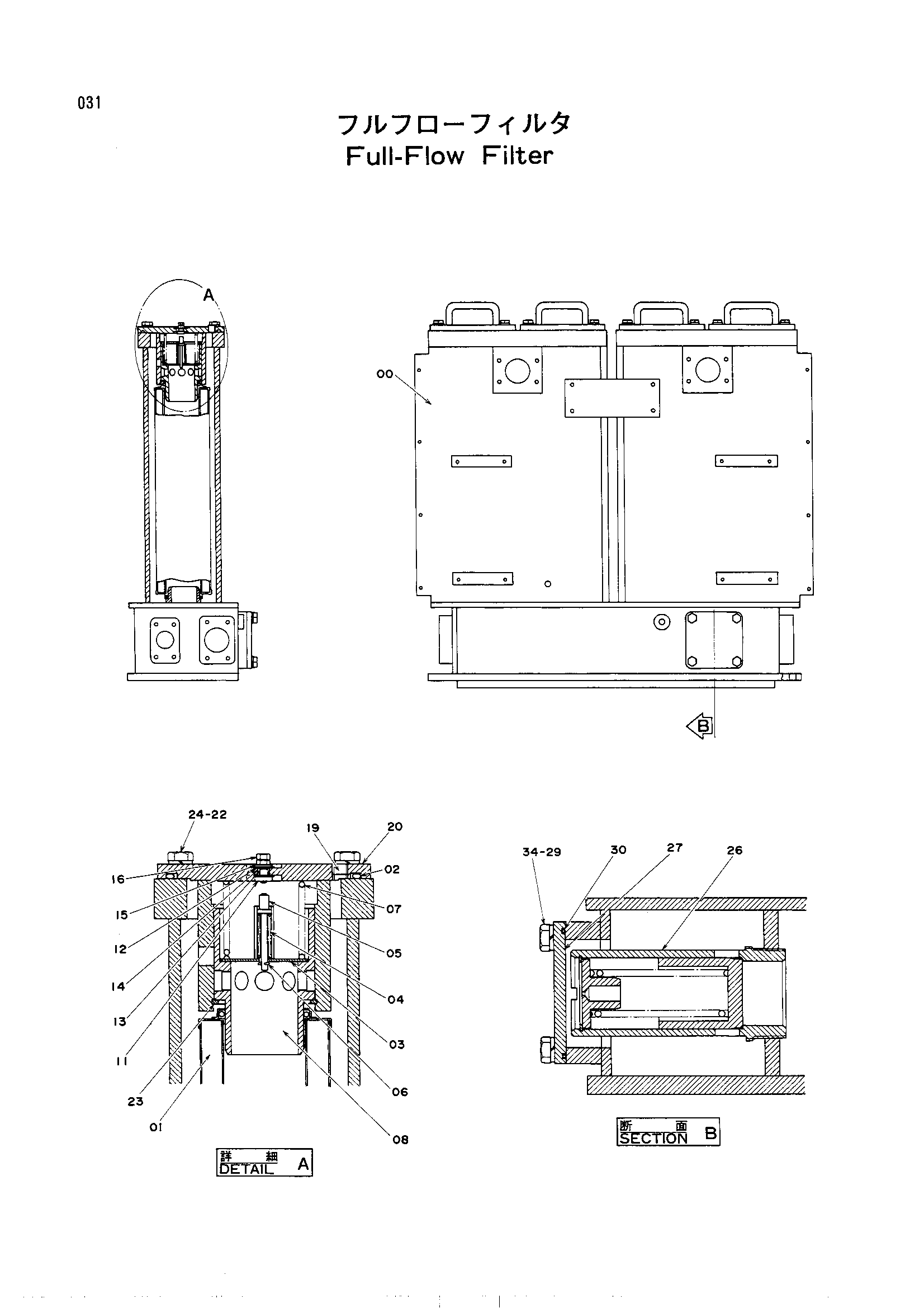

Заводская схема «Фулл-флов фильтр» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9043107 | Фулл-флов фильтр | 1 | |
| 00 | 6005063 | Корпус | 1 |
| 00 | 6005603 | Корпус | 1 |
| 01 | 4159319 | Елемт фильтр | 4 |
| 02 | A810155 | Уплотнительное кольцо | 4 |
| 03 | 9800587 | Направляющая пружины | 4 |
| 04 | 4508730 | Пружина | 4 |
| 05 | 4508728 | Палец | 4 |
| 06 | A762013 | Шплинт | 4 |
| 07 | 4508729 | Пружина | 4 |
| 08 | 4508727 | Клапан | 4 |
| 11 | 4505492 | Клемма | 4 |
| 12 | 4505491 | Шайба | 8 |
| 13 | 992526 | Уплотнительное кольцо | 4 |
| 14 | 4507102 | Втулка | 4 |
| 15 | 4111704 | Шайба | 4 |
| 16 | M520605 | Гайка | 8 |
| 19 | 94-2011 | Пробка | 4 |
| 20 | 7007120 | Крышка | 4 |
| 22 | A590912 | Пружинная шайба | 16 |
| 23 | 4508720 | Стопорное кольцо | 4 |
| 24 | J901228 | Болт | 16 |
| 26 | 9043008 | Предохранительный клапан | 1 |
| 27 | 3022890 | Крышка | 1 |
| 29 | A590912 | Пружинная шайба | 4 |
| 30 | A810105 | Уплотнительное кольцо | 1 |
| 34 | J901232 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
